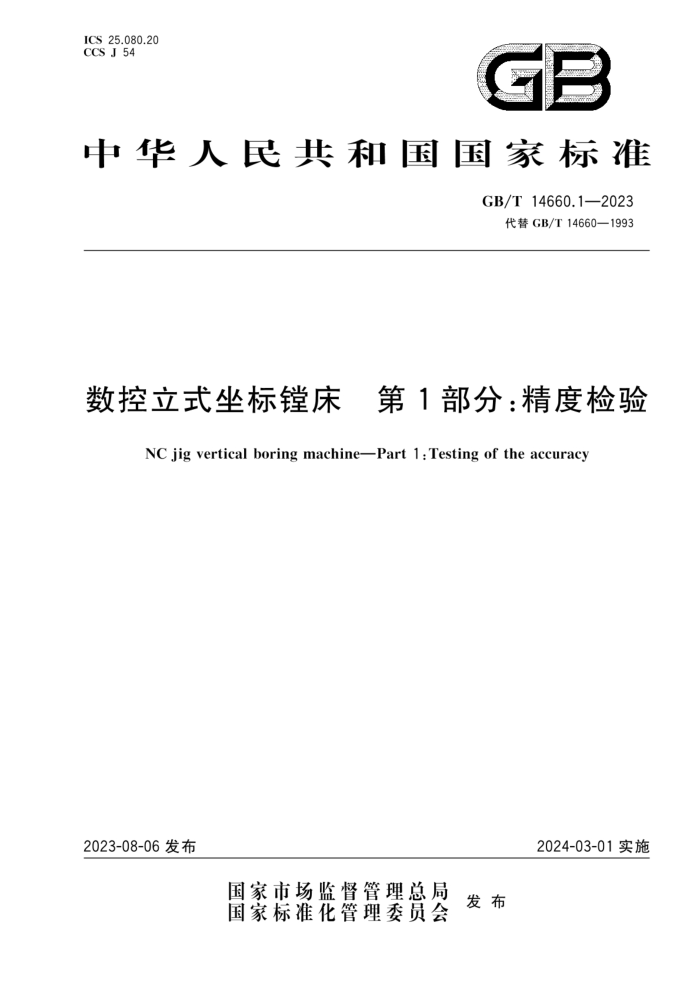

中华人民共和国国家标准
GB/T 14660.1—2023
代替GB/T 14660—1993
数控立式坐标镗床 第1部分：精度检验
NC jig vertical boring machine—Part 1:Testing of the accuracy
2023-08-06发布
2024-03-01实施
国家市场监督管理总局
发布国家标准化管理委员会
GB/T 14660.1—2023
目次
前言 …………………………………………………………………………………………………………………Ⅲ
引言 …………………………………………………………………………………………………………………………IN
1 范围 …………………………………………………………………………………………………………………1
2 规范性引用文件 ……………………………………………………………………………………………1
3术语和定义 ……………………………………………………………………………………………………1
4一般要求 ……………………………………………………………………………………………………1
4.1计量单位 …………………………………………………………………………………………………1
4.2执行标准 …………………………………………………………………………………………………1
4.3检验顺序 …………………………………………………………………………………………………1
4.4检验项目 ………………………………………………………………………………………………………2
4.5 检验工具 ………………………………………………………………………………………………2
4.6检验位置 …………………………………………………………………………………………………2
4.7工作精度 …………………………………………………………………………………………………2
4.8软件补偿 ………………………………………………………………………………………………2
4.9 热补偿 …………………………………………………………………………………………………2
4.10最小公差…………………………………………………………………………………………………2
4.11机床运动轴线、坐标命名及简图 ……………………………………………………………………2
5 几何精度检验 ………………………………………………………………………………………………4
5.1 工作台面的平面度 ………………………………………………………………………………………4
5.2轴线运动的角度偏差 ……………………………………………………………………………………5
5.3轴线运动间的垂直度 ……………………………………………………………………………………9
5.4 运动轴线与工作台的平行度……………………………………………………………………………12
5.5主轴………………………………………………………………………………………………………15
6 数控轴线定位精度和重复定位精度检验…………………………………………………………………18
7 工作精度检验…………………………………………………………………………………………………22
GB/T 14660.1—2023
数控立式坐标镗床 第1部分：精度检验
1 范围
本文件规定了数控立式坐标镗床的几何精度、定位精度、重复定位精度、工作精度的检验要求、检验方法以及相应的公差要求。
本文件适用于工作台面宽度不大于2000 mm的普通级(代号为P)和精密级(代号为M)单柱数控立式坐标镗床和双柱数控立式坐标镗床的精度检验。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T17421.1—2023 机床检验通则 第1部分：在无负荷或准静态条件下机床的几何精度
GB/T 17421.2—2023 机床检验通则 第2部分：数控轴线的定位精度和重复定位精度的确定
3 术语和定义
本文件没有需要界定的术语和定义。
4 一般要求
4.1 计量单位
本文件中所有的线性尺寸、偏差和相应的公差的单位为毫米(mm);角度尺寸的单位为度(°)。角度偏差和相应的公差一般用比值表示，但在有些情况下为清晰起见，可用微弧度(μrad)或角秒(”)表示。应按下列的等效关系进行表达：
0.010/1000=10×10~⁶=10 μrad≈2”
4.2 执行标准
使用本文件时，应按GB/T17421.1—2023的规定，特别是机床检验前的安装、主轴和其他运动部件的温升、检验方法和检验工具的推荐精度。机床的定位精度和重复定位精度按GB/T17421.2—2023的规定。机床的安装水平和环境温度符合下列要求：
——按GB/T17421.1—2023中6.1的规定调整机床安装水平，将工作台置于行程的中间位置，在工作台中间位置放置水平仪，水平仪在纵向和横向的读数均不应超过0.02/1000;
——检验时，环境温度应保持在20 ℃±1 ℃内，机床和检具在测量环境中放置时间不宜少于12 h,以确保检验前达到稳定状态。
4.3 检验顺序
本文件所列出的检验项目顺序，并不表示实际检验顺序。为了装拆检验工具和检验的方便，可按任意次序进行检验。
4.4 检验项目
检验机床时，按照本文件中列出的所有项目无需都进行检验。为了验收目的而进行检验时，可由用户与制造厂协商后选择与零部件和/或机床特性有关的检验项目，这些检验项目应在机床订货时明确提出。
4.5 检验工具
本文件所规定的检验工具仅为举例。可以使用相同指示量和至少具有相同精度的其他检验工具。
指示器应具有0.001 mm的分辨力。
4.6 检验位置
检验时，凡未对非检测移动部件作出规定的检验项目，非检测移动部件应置于行程的中间位置并锁紧。主轴应缩回。
4.7 工作精度
工作精度检验应在精加工后进行。
4.8 软件补偿
在检验过程中使用软件补偿时，应在用户和制造方达成协议后使用，可在使用或不使用这些补偿的情况下都能进行的相关项目检验，应在检验项目中标明。当使用补偿软件时，不应使轴线锁紧。
4.9 热补偿
有热补偿装置的机床，凡与温度有关的检验项目，应在热补偿条件下进行检验。
4.10 最小公差
当实测长度与本文件规定的长度不同时，公差应根据GB/T17421.1—2023中4.1、4.1.2的规定按能够测量的长度折算，最小折算值为0.001 mm。
4.11 机床运动轴线、坐标命名及简图
机床运动轴线、坐标命名、简图见图1和图2以及第5章中的图。简化起见，第5章的简图仅附双柱机床一种结构形式。
通过主轴轴线和X轴线的平面称为XZ平面，通过主轴轴线并垂直于XZ平面的直立平面称为YZ平面。
