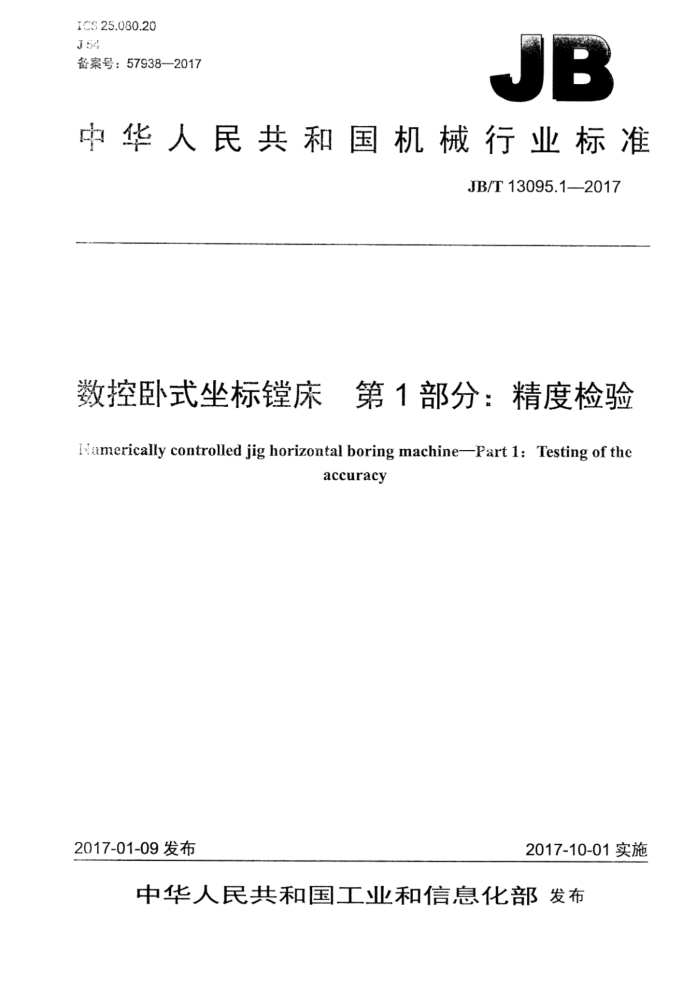

I CS 25.080.20 J54 备案号：57938—2017
JB
中华人民共和国机械行业标准
JB/T13095.1--2017
数控卧式坐标床 第1部分：精度检验 Fiamerically controlled jig horizontal boring machine-Part 1: Testing of the
-
accuracy
2017-01-09发布
2017-10-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
数控卧式坐标镗床 第1部分：精度检验
JB/T13095.1-2017
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-2印张-66千字 2017年10月第1版第1次印刷
定价：30.00元
*
书号：15111·14390 网址：http：/www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T13095.1--2017
目 次
前言 1 范围 2规范性引用文件 3 一般要求， 3.1 计量单位 3.2 调整机床安装水平 3.3 温度条件 3.4检验顺序.. 3.5检验位置 3.6工作精度检验. 3.7最小公差. 3.8运动轴线命名 4精度检验 4.1几何精度检验 4.2 数控轴线定位精度和重复定位精度检验 4.3 工作精度检验.
II
..24 .20
图1机床结构示意图. JB/T13095.1—2017
前言
JB/T13095《数控卧式坐标床》分为两个部分：一第1部分：精度检验
-第2部分：技术条件本部分为JB/T13095的第1部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：沈机集团昆明机床股份有限公司、武汉重型机床集团有限公司、北京工研精机股
份有限公司、沈阳机床（集团）有限责任公司。
本部分主要起草人：孙波、张晓毅、杨刚、桂林、常文芬、李军、何春树、伍竞平。 本部分为首次发布。
I JB/T13095.1—2017
数控卧式坐标镗床第1部分：精度检验
1范围
JB/T13095的本部分规定了数控卧式坐标床的几何精度、数控轴线定位精度和重复定位精度、工作精度的要求、检验方法及相应的公差
本部分适用于工作台面宽度为320mm～2000mm的数控卧式坐标镗床（以下简称机床）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的何精度 GB/T17421.2一2016机床检验通则第2部分：数控轴线的定位精度和重复定位精度的确定
3一般要求
3.1计量单位
本部分中所有线性尺寸、偏差和相应的公差的单位为毫米（mm），角度偏差和相应的公差一般用比值表示，但在有些情况下为了清晰，也用微弧度（urad）或角秒（"）表示，表达式的等效关系如下：
0.010/1000=10×1010μrad~2m
3.2调整机床安装水平
按GB/T17421.1一1998中3.1的规定调整机床的安装水平。在工作台上沿机床纵向和横向放置水平仪，水平仪在纵向和横向的读数均不超过0.020/1000。 3.3温度条件
检验时，环境温度应保持在20℃士1℃内。 3.4检验顺序
本部分规定的检验顺序不表示实际检验顺序。为了装拆检验工具和检验方便，可按任意次序进行检验 3.5检验位置
检验项目中，若在几何精度检验项目中对回转工作台机床位置未做明确规定，则检验时应使回转工作台位于零度位置，并处于锁紧状态。 3.6工作精度检验
工作精度检验应在精加工时进行。 3.7最小公差
当实测长度与规定长度不同时，公差应根据GB/T17421.1--1998中2.3.1.1的规定，按能够测量的
1 JB/T13095.1—2017
长度折算，折算结果小于0.001时，仍按0.001计。 3.8运动轴线命名
运动轴线命名如图1所示。
滑板
龙门立柱
主轴箱
工作台
车
C+B'
000
+2
品
工作台滑座 床身
图1机床结构示意图
2 JB/T13095.1--2017
4精度检验
4.1几何精度检验检验项目
G1
工作台面的平面度。
简图
公差
L*≤500时：0.008 500 检验工具
桥板、精密水平仪。
检验方法（按GB/T17421.1—1998中5.3.2.3.1的规定）
滑板和工作台均置于行程的中间位置。 在工作台面上放一桥板，其上放置精密水平仪，分别沿图示的测量方向移动桥板，记录水平仪每个测量位置的
读数。
通过工作台面上的O、A、C三点建立基准平面，根据精密水平仪读数求得各测量点到基准平面的坐标值。 误差以被测面上各点到基准平面的最大与最小坐标值的代数差值计。 应分别在工作台夹紧和松开状态下进行测量。
aL为工作台较短边的长度。 JB/T13095.1—2017
检验项目
G2
X轴线运动的直线度： a）在XY垂直平面内； b）在ZX水平平面内。
简图
? Toll
a)
门
公差
a)和b) X≤500时：0.004; 500 检验工具
平尺、指示器或光学方法。
检验方法（按GB/T17421.11998中5.2.3.2.1.1和5.2.3.2.1.2的规定）
在工作台面上平行于滑板移动方向，按a）、b）所示位置放一平尺，在主轴箱上固定指示器，使其测头触及平尺检验面，移动滑板，调整平尺，使指示器在平尺两端读数相等，移动滑板在全行程上进行检验。
a、b）误差分别计算，误差以指示器读数的最大差值计。
