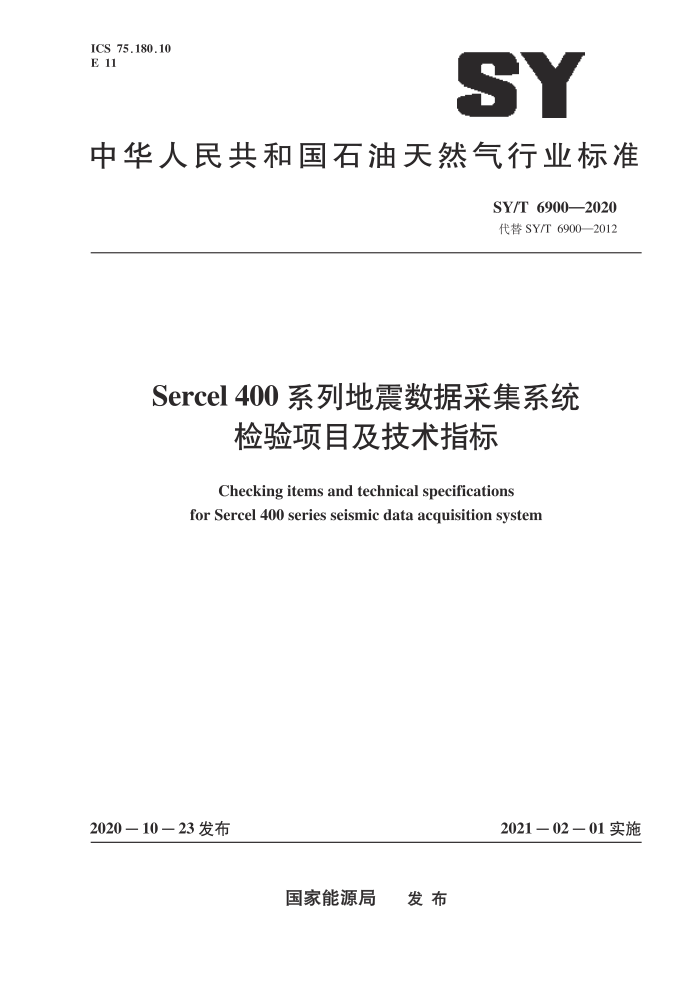

ICS 75.180.10 E 11
SY
中华人民共和国石油天然气行业标准
SY/T 6900—2020 代替 SY/T 6900—2012
Sercel 400 系列地震数据采集系统
检验项目及技术指标
Checking items and technical specifications for Sercel 400 series seismic data acquisition system
2021—02—01实施
2020一10一23 发布
国家能源局 发布 SY/T 6900—2020
目 次
前言· 范围 2
ⅢI
术语和定义日检验 3.1 测试要求 3.2 测试项目和技术指标 4　月检验 4.1 测试要求 4.2 测试项目和技术指标 5年检验 5.1 测试要求 5.2 测试项目和技术指标附录A（资料性附录） 测试结果文件名命名规则
3
2
3
16 SY/T 6900—2020
前言
本标准按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草本标准代替 SY/T 6900一2012《Sercel 400 系列地震数据采集系统检验项目及技术指标》。本标
准与 SY/T 6900—2012 标准相比，除编辑性修改外主要技术变化如下：
修改了标准名称的英文表述方式；修改了Sercel 400系列地震数据采集系统术语和定义的内容（见2.1，2012年版的2.1.1）；删除了缩略语的内容（见2012年版的2.2）； -增加了模拟采集单元串音隔离测试项目及技术指标（见表1）； -增加了测试检波器倾斜度误差前建模的要求（见3.2.2.3）；修改了数字采集单元测试串音隔离的要求（见表2，2012年版的表3）； -增加了数字采集单元测试的测试条件（见表2）；删除了三分量数字单元在前放增益G2时倾斜度测试的要求（见2012年版的表4）；一增加了主机测试中排列数传性能、GPS 功能测试的要求和技术指标（见 5.1.1，5.2.1.1，5.2.1.2）；一修改了年检验中数字采集单元测试的要求（见5.1.3，2012年版的5.1.3）。 本标准由石油物探专业标准化委员会提出并归口。 本标准起草单位：中国石油集团东方地球物理勘探有限责任公司装备服务处。 本标准主要起草人：赵汀、成新选、夏颖、黄磊、张留争、甘志强、程孝义、刘晓明。 本标准代替了 SY/T 6900—2012。 本标准于2012年首次发布，本次修订系首次修订。
I SY/T 69002020
Sercel 400系列地震数据采集系统检验项目及技术指标
1 范围
本标准规定了 Sercel 400 系列地震数据采集系统的日、月、年检验项目及技术指标。 本标准适用于 Sercel 400 系列地震数据采集系统的日、月、年检验及测试。
2　术语和定义
下列术语和定义适用于本文件。
2.1
Sercel 400 系列地震数据采集系统　Sercel 400 series seismic data acquisition system SERCEL 公司生产的 408UL/XL 和 428XL 两种型号地震数据采集系统的统称。 注：系统中模拟采集单元主要包括 FDU、FDU2S、FDU-428三种型号，数字采集单元主要包括DSU1和 DSU1
428单分量数字单元及 DSU3、DSU3-428、DSUGPS 和DSU3BV-428三分量数字单元等型号。
2.2
脉冲测试impulsive test 主机系统用频率从5Hz～40Hz 变化的已知正弦信号作为输人信号，用参考信号（标准输出信
号）位对位地比较系统的输出信号。
注：脉冲测试验证主机系统脉冲源信号电路工作是否正常。
2.3
相关测试correlation test 主机系统用频率从 5HZ～ 40Hz 变化的已知正弦信号作为输人信号，按设计的流程进行自相关和
互相关，并用参考信号（标准相关输出信号）位对位地比较系统的相关输出信号。
注：相关测试检验主机系统相关软件和电路工作是否正常。
2.4
"相异型”叠加噪声编辑测试vibro-stack，diversity-type test 主机系统分别用40Hz 满标值和60Hz半满标值的已知正弦波作为两次扫描的输入信号，执行按
道能量反比加权噪声编辑程序并完成叠加，再用参考信号 （标准相异叠加输出信号）位对位地比较系统的相异叠加输出信号。
注：叠加噪声编辑测试验证主机系统相异叠加噪声抑制功能是否正常。
2.5
“充零型”叠加噪声编辑测试vibro-stack，zeroing-type test 主机系统用频率为3.90625Hz的已知正弦信号（带两种幅度、周期固定的脉冲）作为输人信号，
针对此输入信号启动四种门槛值的脉冲噪声剪辑程序，并分别输出结果
注：叠加噪声编辑测试验证系统的“充零型”噪声编辑功能是否正常。 SY/T 6900—2020
3日检验 3.1测试要求
使用生产因素对当日首炮排列进行测试，测试结果应符合相应技术指标，并将测试结果存为电子文档（测试结果文件名的命名参见附录 A），打印错误统计报告。对非地震数据采集系统因素导致的不正常测试结果应标注原因。 3.2　测试项目和技术指标 3.2.1 1模拟采集单元测试
测试项目及相应技术指标应符合表1要求。
表1模拟采集单元测试项目及技术指标
测试条件
测试项目及技术指标增益／相位
噪声a (Noise)
畸变 共模抑制比 串音隔离b
采样率 (Sample Rate)
相位 (Distortion) (CMRR) (Crosstalk)
增益 (Gain) % -3 ～ 3 -1.5 ~ 1.5 -25 ～ 25
G1（160mV） G2(40mV)
dB
dB
dB
ms
(Phase)
μv ≤18 ≤2 ≤ 1.4 ≤1
μV ≤ 4.5 ≤ 0.5 ≤ 0.35 ≤ 0.25
μs -30 ～ 30
0.25 0.5 1 2 a 噪声测试中仪器用G1（160mV）和G2（40mV）分别表示0dB和12dB两个增益挡。 b FDU 和 FDU-428 不做串音隔离测试。
≥ 100 ≥ 100
≥110 ≥ 110
≤ -103 ≤-103
-20 ~ 20 ≤-103 ≥100 ≥110 -20 ~ 20 ≤-103
-1 ～ 1 -1 ～1
≥100
≥110
3.2.2 2检波器（串）测试 3.2.2.1 阻值误差
首次进行检波器（串）阻值误差测试前，应选择不少于20个正常工作道来求取道平均阻值（作为标准参考值），然后进行检波器阻值误差测试，要求测试结果满足一10%～＋ 10%。 3.2.2.2漏电电阻
陆地施工时，检波器（串）漏电电阻测试值应不小于1.5MQ；滩浅海施工时，检波器（串）漏电电阻测试值应不小于0.2MQ。 3.2.2.3倾斜度误差
首次进行倾斜度误差测试前，应对每一种类型检波器（串）选择不少于20个符合 3.2.1要求的模拟采集单元，阻值误差符合3.2.2.1要求、漏电电阻符合3.2.2.2要求和目测埋置符合平稳正直紧的检波器，分别执行建模操作，然后进行检波器倾斜度误差测试，要求测试结果满足－10%～＋ 10%。压电和双检检波器不要求测试倾斜度误差。 2
