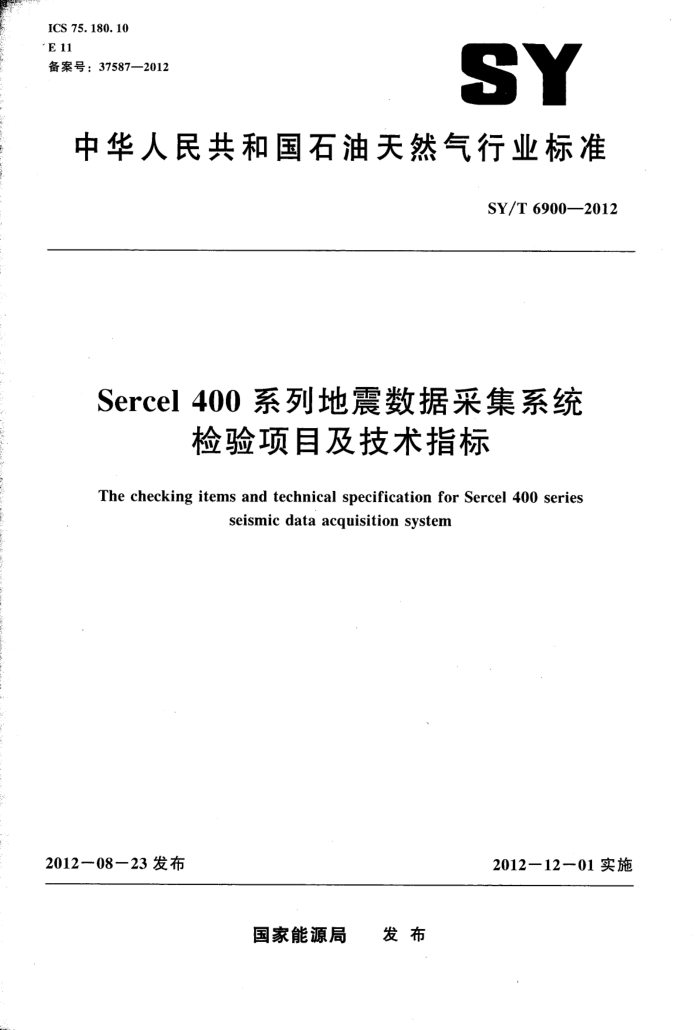

ICS 75. 180. 10 E11 备案号：37587—2012
SY
中华人民共和国石油天然气行业标准
SY/T 6900—2012
Sercel400系列地震数据采集系统
检验项目及技术指标
The checking items and technical specification for Sercel 400 series
seismic data acquisition system
2012-08一23 发布
2012—12－01实施
国家能源局 发布 SY/T 6900—2012
目 次
前言
H
范围 2术语、定义和缩略语 3 日检验
1
.：
电
n
...........
月检验年检验附录A（资料性附录） 测试结果文件名命名规则
4.
.......
2
5
15
..... SY/T 6900--2012
前 言
本标准按照GB/T1.1—2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由石油物探专业标准化委员会提出并归口。 本标准起草单位：中国石油集团东方地球物理勘探有限责任公司装备服务处。 本标准主要起草人：罗福龙、赵汀、夏颖、黄磊、商杰。 SY/T 6900--2012
Sercel 400系列地震数据采集系统检验项目及技术指标
1范围
本标准规定了Sercel 400系列地震数据采集系统的日、月、年检验项目及技术指标。 本标准适用于 Sercel 400系列地震数据采集系统的日、月、年检验及测试。
2　术语、定义和缩略语
2.1术语和定义
下列术语和定义适用于本文件。 2.1.1
Sercel 400 系列地震数据采集系统 Sercel 400 series seismic data acquisition system SERCEL公司生产的408UL和428XL两种型号地震数据采集系统的统称。
2.1.2
脉冲测试impulsive test 主机系统生成已知的频率从5Hz～40Hz变化的正弦信号作为输人信号，用参考信号（标准输出
信号）位对位地比较系统的输出信号，验证主机系统脉冲源信号电路工作是否正常。 2.1.3
相关测试 correlation test 给主机系统输人已知的频率从5Hz～40Hz变化的正弦信号，按设计的流程进行自相关和互相关，
并用参考信号（标准相关输出信号）位对位地比较系统的相关输出信号，检验主机系统相关软件和电路工作是否正常。 2.1.4
“相异型”叠加噪声编辑测试vibro-stack，diversity-type test 分别用40Hz的满标值和60Hz半满标值正弦波作为主机系统的两次扫描输人信号，执行按道能
量反比加权噪声编辑程序并完成叠加，再用参考信号（标准相异叠加输出信号）位对位地比较系统的相异叠加输出信号，验证主机系统相异叠加噪声抑制功能是否正常。 2.1.5
“充零型”叠加噪声编辑测试vibro-stack，zeroing-type test 给主机系统输人频率为3.90625Hz的正弦信号（带两种幅度周期固定的脉冲），针对输人信号启
动四种门槛值的脉冲噪声剪辑程序，并分别输出结果，验证系统的“充零型”噪声编辑功能是否正常。 2.2缩略语
下列缩略语适用于本文件。 DSU：数字传感单元（又称数字检波器）（digital sensor unit）。 FDU：野外数字化单元（又称采集站）（field digitizerunit）。
1 SY/T 6900-2012
3 日检验
3.1 测试要求
使用生产因素对当日首炮排列进行测试，测试结果应符合相应技术指标，并将测试结果存为电子文档（测试文件名的命名参见附录A），打印错误统计报告。对非地震数据采集系统因素导致的不正常测试结果应标注原因。 3.2测试项目和技术指标 3. 2.1 FDU 测试
测试项目及相应技术指标应符合表1要求。
表 1 FDU测试
测试项目及技术指标
测试祭件
噪声 (noise)
增益/相位增益
畸变 (distortion)
共模抑制比 (CMRR)
采样间隔 (sample)
相位 (phase) μs - 30 ～30
G1 (1600mV) /G2 (400mV)
(gain) % -3～3 -1. 5~～1. 5 - 25 ～ 25
dB
dB
ms
μV Λ4.5 ≤0.5 ≤0.35 ≤0.25
μV ≤18 ≤.2 ≤1. 4 1
(0. 25; 0. 5
≥100 ≥100 ≥100 ≥100
≤-103 ≤-103 ≤-103 ≤-103
-20～20 - 20～20
1～1 -1
1
2 ：FDU噪声测试中仪器用G1（1600mV）和G2（400mV）分别表示0dB和12dB两个增益挡。
3. 2. 2 检波器（串）测试
测试项目及相应技术指标应符合表2要求。
表2 检波器（串）测试
倾斜度误差
漏电电阻 (leakage) M2 ≥1.5
阻值误差： (resistance)
(tilt) % - 10 ～10
% 10～10
进行检波器（串）阻值误差测试时，应选择不少于20个正常工作道来求取道平均阻值（作为标准参考值）。 压电和双检检波器不要求测试倾斜度。
3.2.3 3 DSIJ 测试
测试项目及相应技术指标应符合表3要求。
2 SY/T 6900--2012
表3 DSU测试
增益误差 (gain error)
相位误差 (phase error)
畸变 (distortion)
串音隔离 (crosstalk)
% 3～3
dB ≤-60
dB ≥80
μs - 20～20
DSU1 不做串音隔离测试。
a
3.2.4DSU 埋置效果测试
测试项目及相应技术指标应符合表4要求。
表 4 DSU 埋置效果测试
DSU3 倾斜度
DSU1 倾斜度
DSU3 重力偏差
(tilt) (°)
(tilt) ()
(gravity) (%)
G2 (400mV)
G1 (1600mV)
≤12
≤20
≤27
- 4～4
4月检验
4.1测试要求
按当月生产因素，对所有在用地面电子设备进行测试，将测试结果存为电子文档（文件名的命名参见附录 A)，并统计出合格的 FDU和 DSU序列号。 4.2测试项目和技术指标
FDU测试按3.2.1的规定执行。 DSU测试按3.2.3的规定执行。
年检验
5
5.1 测试要求 5.1.1 主机测试要求
设备联机自检，主机系统及各种配套辅助设备应运转正常，并对系统进行相关、叠加等功能的测试，测试结果绘图输出。 5.1.2　FDU 测试要求
选择线性相位或最小相位滤波类型，按前放增益G1，G2和采样间隔 0.25ms，0.5ms，1ms， 2ms 的参数设置组合，对所有FDU进行测试，将测试结果存为电子文档（文件名的命名参见附录 A），并统计出合格的FDU序列号。
3 SY/T 6900—2012
5.1.3DSU 测试要求
选摔线性相位或最小相位滤波类型，按前放增益G1，G2和采样间隔).5ms，1ms，2ms的参数设置组合，对所有DSU进行测试，将测试结果存为电子文档（文件名的命名参见附录A），并统计出合格的L'SU序列号。 5.2测试项目和技术指标 5.2.1圭机测试项目和技术指标 5.2.1.1脉冲测试
位对位数据校验结果应没有计数错误显示，且408UL主机测试结果输出应与图1相符，428XL 主机测试结果输出应与图2相符。 5.2.1.2相关测试
位对位数据校验结果应没有计数错误显示，且408UL主机测试结果输出应与图3相符，428XI 主机测试结果输出应与图4相符。纯脉冲震源型主机不做此项测试。 5.2.1.3“相异型”叠加噪声编辑测试
位对位数据校验结果应没有计数错误显示，且408UL主机测试结果输出应与图5相符，428X1 主机测试结果输出应与图6相符。纯脉冲震源型主机不做此项测试。 5.2.1.4“充零型”叠加噪声编辑测试
4种噪声充零门槛值的测试结果输出应分别与图7、图8、图9、图10）相符。428XI主机和 408UL纯脉冲震源型主机不做此项测试。 5.2.2FIU测试项目和技术指标
按3.2.1的规定执行。 5.2.3DS:U 测试项目和技术指标
按3.2.3的规定执行。 SY/T 6900-2012
0'
3
o°
2
0
s
L
s'0
0'0
10V
图 1 408UL脉冲测试结果输出图形
5
