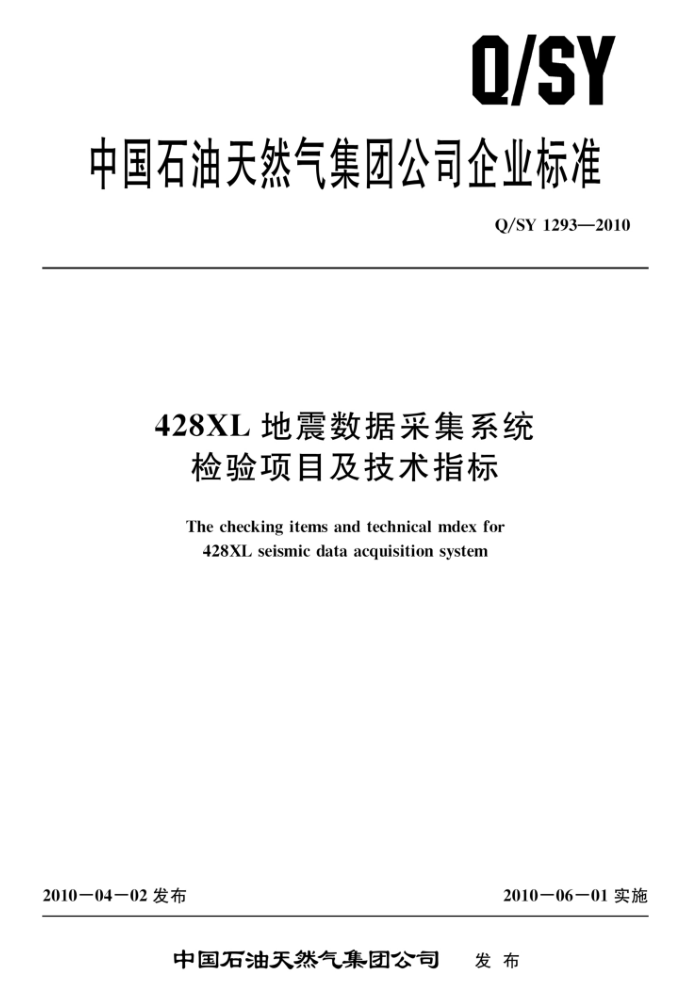

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1293—2010
428XL地震数据采集系统
检验项目及技术指标
The checking items and technical mdex for 428XL seismic data acquisition system
2010－04－02 发布
2010一06一01实施
中国石油天然气集团公司 发布 Q/SY 1293—2010
目 次
前言 1 范围 2 日检验 3 月检验
1
年检验
4 Q/SY 1293—2010
前言
本标准由中国石油天然气集团石油工程技术专业标准化技术委员会提出并归口。 本标准起草单位：中国石油集团东方地球物理勘探有限责任公司装备事业部。 本标准主要起草人：夏颖、赵汀、聂木杰、刘存、王艳
Ⅱ Q/SY 1293—2010
428XL地震数据采集系统检验项目及技术指标
1范围
本标准规定了428XL地震数据采集系统的日、月、年检验项目及技术指标。 本标准适用于428XL地震数据采集系统的日、月、年检验及测试，也适用于 428 XL和 408UL
地面电子设备混用时的地震数据采集系统的日、月、年检验及测试。
2日检验 2.1 测试要求
使用生产因素对当日首炮排列进行测试，测试结果应符合相应技术指标，并将测试结果存为电子文档。当测试结果有错误应打印错误统计报告，对非地震数据采集系统因素导致的错误结果应标注。 2.2 测试项目和技术指标 2. 2. 1 FDU （(field digitizer unit) 测试
FDU 测试项目及相应技术指标见表 1。
表 1 FDU 测试项目及技术指标
测试项目
采样间隔
噪 声
增益误差
相位误差
畸变 dB
共模抑制比
ms
G1 (1600)a G2 (400)b
%
dB
μs -30～30 - 25～25 - 20～20 -20～20
μV ≤4. 5 ≤0.5 ≤0.35 0. 25
μV ≤18 ≤2 ≤1. 4 ≤1
0. 25 0. 5 1 2 前放增益 OdB。 前放增益12dB。
-3～3 - 1. 5 ~1. 5 -1～1 -1～1
≤-103 ≤-103 ≤-103 -103
≥100 ≥100 ≥100 ≥100
2.2.2检波器（串）测试 2.2.2.1检波器（串）阻值误差测试
各地震道检波器（串）阻值测试结果与平均值比较误差应不大于10%。 2.2.2.2检波器（串）漏电电阻测试
各地震道检波器（串）漏电电阻应不小于1.5Mα. 2.2.2.3检波器（串）倾斜度误差测试
压电、双检检波器对倾斜度误差测试不作要求各地震道检波器（串）倾斜度误差测试结果与标准值比较误差应不大于10%。
3月检验 3.1测试要求
使用生产因素，对所有在用地面电子设备进行测试。将测试结果存为电子文档，并打印合格的
1 Q/SY 1293—2010
FDU序列号。 3.2 测试项目和技术指标
测试项目和技术指标按2.2.1的规定执行。
4年检验 4.1 测试要求 4.1.1主机测试要求
对主机进行脉冲、相关、叠加功能的测试，绘图输出测试结果，测试结果应与图1～图3无明显视差。 4.1.2FDU 测试要求
按前放增益 G1，G2 和采样间隔 0.25ms，0.5ms，1 ms，2ms 组合，对所有 FDU 进行测试。测试结果应符合相应技术指标，将测试结果存为电子文档，并打印合格的FDU序列号。 4.2测试项目和技术指标 4.2.1主机测试项目和技术指标 4.2. 1.1 脉冲测试
带有位对位数据校验的脉冲测试，测试结果波形与相位特性应与图1无明显视差。 4.2.1.2相关测试
在采用可控震源生产时，进行该项测试。 带有充零型噪声剪辑和位对位数据校验的相关测试，测试结果波形应与图2无明显视差。
4.2.1.3震动叠加测试
在采用可控震源生产时，进行该项测试。 带有“相异型”的震动叠加测试，测试结果波形应与图3无明显视差。
4.2.2FDU 测试项目和技术指标
FDU 测试项目和技术指标按2.2.1 的规定执行。
2 Q/SY 1293—2010
4
3
0's
2
su
“
07
1
5
0
3
0'0
100 XNV
10000
台
3 Q/SY 1293—2010
0't
3
0'
2
SUI“
2
2
5
0
3

0
100 XNV
10000
台
4 Q/SY 1293—2010
0'9
5
0's
4
4
3
SuI‘
o'℃
2
3
2
5
o1
s'0
0'0
F100XNV
10000
台
