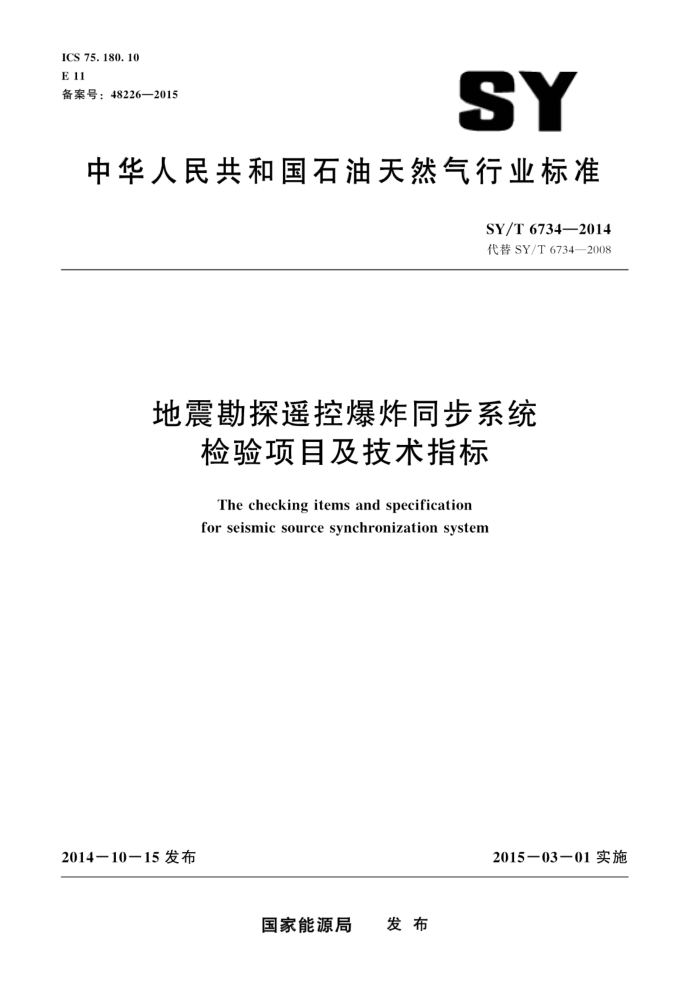

ICS 75.180.10 E 11 备案号：48226—2015
SY
中华人民共和国石油天然气行业标准
SY/T6734—2014 代替SY/T6734—2008
地震勘探遥控爆炸同步系统
检验项目及技术指标
The checking items and specification for seismic source synchronization system
2015－03—01实施
2014-10一15发布
国家能源局 发布 SY/T67342014
目 次
前言范围
I
1
2 术语和定义 3野外检验项目及技术指标 3.1检验要求 3.2检验项目及技术指标 4室内检验项目及技术指标
4.1检验要求 4.2检验项目及技术指标附录A（资料性附录）编、译码器测试报告 SY/T6734—2014
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T6734一2008《地震勘探遥控爆炸同步系统检验项目及技术指标》。与SY/T 6734一2008标准相比，除编辑性修改外，主要技术变化如下：
修改了标准英文标题名称（见封面，2008年版的封面）；一删除了模拟遥控爆炸同步系统的相关内容（见2008年版的2.2，3.3和4.3）一删除了“数字遥控爆炸同步系统”的定义（见2008年版的2.1）；增加了部分术语和定义（见2.1，2.2，2.3，2.4，2.5，2.6和2.7）；修改了“数字遥控爆炸同步系统测试项目及技术指标”的标题名称和内容（见3.2，2008年
-
版的3.2）：合并了“数字遥控爆炸同步系统测试项目及技术指标”和“通讯电台和中继电台测试项目及技术指标”的相关内容，修改了标题名称（见4.2。2008年版的4.2，4.4）；增加了井口检波器阻值测试、雷管炮线阻值测试、井口时间测试、启爆能力测试和内置或外置GPS测试项目（见4.2.3，4.2.4。4.2.5，4.2.6和4.2.7）修改了附录A中编译码器测试报告的格式和有关内容（见附录A，2008年版的附录A）。
本标准由石油物探专业标准化委员会提出并归口。 本标准起草单位：中国石油集团东方地球物理勘探有限责任公司装备服务处。 本标准起草人：秦明辉、赵汀，王旭宏、黄磊、周阿群、姬玉敏
II SY/T67342014
地震勘探遥控爆炸同步系统检验项目及技术指标
1范围
本标准规定了地震勘探遥控爆炸同步系统检验项目及技术指标。 本标准适用于地震勘探中遥控爆炸同步系统的性能检验与测试。
2术语和定义
下列术语和定义适用于本文件。
2. 1
遥控爆炸同步系统 seismic source synchronization system 地震勘探采用井炮作业时，控制地震波激发和接收同步的系统。通常由编码器、译码器以及配套
的通讯电台（包括选用的中继电台）组成的系统，以下简称遥爆系统。 2. 2
编码器钟TB 3 encoder clock TB 编码器产生的理论爆炸时刻信号，用于启动采集系统记录，通常称为钟TB（CTB）
2.3
译码器钟TBdecoderclockTB 译码器启爆延迟结束时释放高压产生的脉冲信号，用于激发雷管。
2. 4
验证TB confirmation TB 译码器在雷管启爆时产生的时断信号，用于验证真实启爆时刻与理论爆炸时刻的误差。
2. 5
同步精度 synchronous accuracy 编码器钟TB产生时刻与脉冲源激发（译码器高压释放）时刻的时间差。
2.6
同步验证精度 synchronous confirmation accuracy 编码器产生的译码器钟TB参考脉冲标识与返回的译码器钟TB时刻的时间差。
2.7
主/从（重复器）方式master/slave（repeater）mode 由主编码器启动一台（或多台）从编码器/重复器，从编码器/重复器接收到主编码器指令后，启
动译码器，译码器将井口时间、验证TB等数据发送给从编码器/重复器，从编码器/重复器再将译码器发来的数据转发给主编码器的工作方式。
3野外检验项目及技术指标
3.1检验要求 3.1.1开工前以及施工中更换或维修编码器、译码器、电台后，将编码器与仪器主机联机，用无线
1 SY/T 67342014
方式对遥爆系统进行测试 3.1.2使用生产用雷管或具备相同功能的装置，仪器选用最小采样间隔连续采集5炮。 3.1.3解编、处理测试数据时，所选择的采样间隔应与仪器使用的采样间隔一致 3.1.4提交由仪器绘制的遥爆系统同步测试监视记录、现场处理的绘图记录及解编的数字真值。 3.2检验项目及技术指标 3.2.1同步精度测试
可以采用感应法或衰减法进行同步精度测试。 感应法：将一段20Q～30Q炮线与译码器高压线柱相连，线段中间缠绕在检波器上，该检波器连
接到任意地震道上，编码器“TB”信号线与辅助道相连。仪器设置为最小采样间隔，建立排列，启动遥爆系统，记录数据文件并绘图。测试结果应不大于一个测试用采样间隔。
衰减法：按图1所示制作电阻衰减网络，将译码器高压衰减到采集站输人允许的范围内。按图1 所示电阻衰减网络分别与采集站输人端及译码器高压线柱相连，编码器“TB”信号线连接在辅助道上。仪器设置为最小采样间隔，建立排列，启动遥爆系统，记录数据文件并绘图。测试结果应不大于一个测试用采样间隔。
R3
接译码器高压线柱
接采集站输人端
R
R
元件： R1 R2 1000; RsR 22kn; Rs- -80/5W.
图1电阻衰减网络
3.2.2同步验证精度测试
该步骤在同步精度测试合格后进行。将编码器“TB/MARK”信号线接人辅助道，编码器 “Analog”信号线接人另一辅助道。仪器设置为最小采样间隔，建立排列，启动遥爆系统，记录数据文件并绘图。测试结果应不大于一个测试用采样间隔。
4室内检验项目及技术指标
4.1检验要求 4.1.1编、译码器在出库前、维修或更换电台后。都应以无线通讯方式进行检验。 4.1.2检验用的仪器、仪表精度应满足相应计量指标要求。 4.1.3检验应在通风干燥、清洁、无强电磁干扰的环境中，室内温度应控制在15℃～30℃。湿度应在5%~80% 4.1.4编码器每年应至少检验一次，合格后使用。 4.1.5应提供测试合格的编、译码器测试报告，报告格式参见附录A。 2 SY/T 6734—2014
4.2检验项目及技术指标 4.2.1同步精度测试
示波器置为单次触发状态，通道1接编码器（包括主编码器、从编码器、重复器）的“TB”信号线，通道2接译码器的高压线柱：译码器的高压线柱之间接一个1/4W的3002电阻。启动遥爆系统，从示波器上读取两个信号的时差。测试结果应符合表1规定的相应技术指标
进行主/从（重复器）方式时，应先对从编码器（重复器）与译码器进行同步精度测试，再对主编码器与译码器进行同步精度测试。
表1测试项目及技术指标
同步精度
同步验证精度
μs 0~100
μS 0~250
没有返回验证TB调校功能的系统不做该项测试
4.2.2同步验证精度测试
该步骤在同步精度测试合格后进行。示波器置为单次触发状态，通道1接编码器（包括主编码
器、从编码器、重复器）的“MARK”信号线，通道2接编码器的“Analog”信号线；译码器的高压线柱之间接一个1/4W的302电阻。启动遥爆系统，从示波器上读取两个信号的时差。测试结果应符合表1规定的相应技术指标。
在主/从（重复器）方式时，应先对从编码器（重复器）与译码器进行同步验证精度测试，再对主编码器与译码器进行同步验证精度测试。 4.2.3井口检波器阻值测试
将阻值为3002、精度不低于5%的电阻接人译码器检波器输人端进行检波器阻值测试，测试结果应符合2702～3302。 4.2.4雷管炮线阻值测试
将阻值为302、精度不低于5%的电阻接在译码器高压线柱两端进行雷管炮线阻值测试，测试结果应符合27Q～332。 4.2.5并口时间测试
将井口仿真器（或TB测试仪）井口信号输出端与译码器井口检波器输人端连接，启爆后译码器所显示的井口时间应与井口仿真器（TB测试仪）设置的井口时间一致。 4.2.6启爆能力测试
译码器的高压线柱之间接一个1/4W的302电阻，启动遥爆系统，电阻应烧断 4.2.7内置或外置GPS测试（仅适用于源驱动方式）
将GPS天线置于无遮挡、无强磁干扰的开阔空间，按内置或外置GPS使用要求连接译码器，进人译码器GPS菜单，进行坐标定位测试，定位精度应符合厂家提供的技术指标。
3 SY/T 6734—2014
4.2.8 通讯电台发射功率测试
测试结果应不小于额定功率的80% 4.2.9通讯电台接收灵敏度测试
当输人信号幅度为0.35uV时，电台输出的音频信号应清晰、无杂音 4.2.10通讯电台频偏测试
实测频率与设置频率之差应符合-5kHz～5kHz。 4.2.11中继电台发射功率、接收灵敏度和频偏测试
分别按4.2.8，4.2.9和4.2.10的规定执行 4.2.12 中继电台延迟时测试
中继电台进行信号转发所产生的延迟时间应不大于2ms。 4. 2. 13 中继电台稳定性测试
连续测试10次，延迟时间的最大值与最小值之差应不大于20us。
4 SY/T 67342014
附录A （资料性附录）
编，译码器测试报告
1编码器测试报告格式见表A.1。
A.1
表A.1 编码器测试报告编码器
电台启动延迟时间调整量 电台参考延迟时间调整量
电台型号
型号 序列号
1μs
1s
编码器
译码器型号 序列号
同步验证精度测试值
同步精度测试值
电台型号
us
s
参考译码器
测试单位：测试人员：
测试日期：技术负责：
A.2 译码器测试报告格式见表A.2，
表A.2 译码器测试报告
项目名称：编译码器型号：参考 序列号编码器
工作方式：电台型号：
电台启动延迟时间调整量
电台参考延迟时间调整量
s
μS
井口时间 井口检波器阻值 雷管阻值
启爆电压 同步精度同步验证精度（烧断电阻）
序列号
译码器
2
2
ms
4S
μS
测试日期：技术负责：
测试单位：
测试人员：
