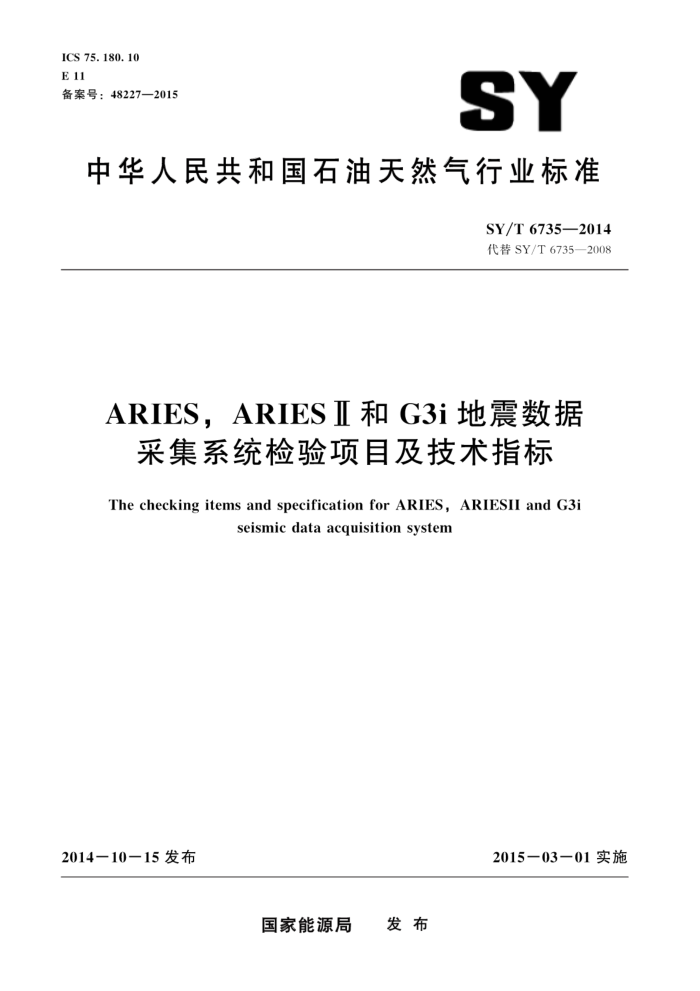

ICS 75.180.10 E 11 备案号：48227—2015
SY
中华人民共和国石油天然气行业标准
SY/T6735—2014 代替SY/T6735—2008
ARIES，ARIESⅡ和 G3i 地震数据
采集系统检验项目及技术指标
The checking items and specification for ARIES, ARIESII and G3i
seismic data acquisition system
2014-10一15发布
2015一03一01实施
国家能源局 发布 SY/T67352014
目 次
前言范围
I
1
2 ARIES. ARIESII地震数据采集系统 2. 1 日检验 2.2月检验 2.3 年检验 3G3i地震数据采集系统

3. 1 日检验 3. 2 月检验 3.3 年检验 SY/T6735—2014
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T67352008《ARAM·ARIES地震数据采集系统检验项目及技术指标》，与 SY/T6735一2008相比，主要技术变化如下：
修改了标题的内容（见封面，2008年版的封面）；一修改了范围的内容（见第1章，2008年版的第1章）：；修改了日检验要求内容（见2.1.1，2008年版的2.1）；修改了采集站脉冲响应测试（见2.1.2.1，2008年版的2.2.1）；修改了等效输人噪声测试指标（见2.2.2.3，2008年版的3.2.1）；
修改了瞬时动态范围测试指标（见2.2.2.5，2008年版的3.2.5）；增加了ARIESIⅡ地震数据采集系统年、月、日检验的相关内容（见第2章）；增加了ARIES和ARIESⅡI地震数据采集系统年检验中采样间隔与高截止频率关系的内容（见表3）；增加了G3i地震数据采集系统年、月、日检验的相关内容（见第3章）。
本标准由石油物探专业标准化委员会提出并归口。 本标准起草单位：中国石油集团东方地球物理勘探有限责任公司装备服务处。 本标准起草人：赵汀、祝彩霞、夏颖、周继勇、朴金山、王元、王朝辉。
II SY/T 6735—2014
ARIES，ARIESI和G3i地震数据采集系统检验项目及技术指标
1范围
本标准规定了ARIES，ARIESⅡI和G3i地震数据采集系统的日：月、年检验项目及技术指标本标准适用于ARIES，ARIESⅡ和G3i地震数据采集系统的日、月、年检验及测试。
2ARIES，ARIESI地震数据采集系统
2.1日检验 2.1.1检验要求
每日开工前，使用生产因素对当日首炮排列进行测试，测试结果应符合相应技术指标并存为电子文档。对非采集系统因素导致的超标测试结果应标注。 2.1.2检验项目及技术指标 2.1.2.1采集站（包括ARIESⅡ交叉站中的采集通路）脉冲响应测试
脉冲响应测试指标包括：
各道高截止（High）频率与仪器计算值相比，误差绝对值应不大于1%：各道带通（Pass）内幅度误差应不大于0.2000dB：
一
一 各道截频衰减陡度（Rol1）与仪器计算值相比，误差绝对值应不大于1% 2.1.2.2检波器脉冲响应测试
各道检波器脉冲响应（Pulse）一致性误差绝对值应不大于10% 2.1.2.3检波器阻值测试
各道检波器阻值（Resis）测试值与仪器计算值相比。误差绝对值应不大于10%。 2.2月检验 2.2.1检验要求
按当月生产因素，对在用的采集站（包括ARIESⅡ交叉站中的采集通路）进行测试，测试结果应符合相应技术指标并存为电子文档，打印测试合格的采集站、ARIESⅡ交叉站序列号。 2.2.2检验项目及技术指标 2.2.2.1道增益精度测试
各道增益（Gain）误差应不于1.0%。 SY/T 6735—2014
2.2.2.2 时钟精度测试
时钟精度（Clock）误差绝对值应不大于5.0ppm。 2.2.2.3全频等效输入噪声测试
各道全频等效输人噪声（Full）测试值应符合表1中相应的技术指标。
表1全频等效输入噪声指标
前放增益 dB
采样间隔 ms
全频等效输人噪声
μV ≤1.78 ≤2.08 ≤2.96 ≤14.30 ≤0.57 ≤0.75 ≤1.05 ≤3.74 <0.45 ≤0.62 ≤0.87 ≤2.53
2 1 0. 5 0. 25 2 1 0. 5 0. 25 2 1 0. 5 0. 25
12
24
30
2.2.2.4总谐波畸变测试
总谐波畸变（THD）应不大于0.00060%。 2.2.2.5瞬时动态范围测试
瞬时动态范围（DR）应符合表2中相应的技术指标。 2.2.2.6采集站（包括ARIES亚交叉站中的采集通路）脉冲响应测试
脉冲响应测试按2.1.2.1的规定执行。 2.2.2.7共模抑制比测试
各道共模抑制比（CMR）应不小于85dB。 2.2.2.8道间串音隔离测试
各道道间串音隔离（XFD）测试结果应不小于100dB
2.3年检验 2.3.1主机自诊断测试
主机系统及配套辅助设备应联机自检正常。主机自诊断测试结果应显示“All tests completed SY/T67352014
successfully"，并打印出主机系统诊断报告（ACIDdailytestingreportdump）。
表2瞬时动态范围指标
前放增益
采样间隔 ms
瞬时动态范围
dB
dB
2 1 0. 5 0. 25 2 1 0. 5 0. 25 2 1 0. 5 0. 25
12
≥116.0
24
≥113.0
≥112.0
30
2.3.2地面电子设备测试
按0.25ms*0.5ms，1ms，2ms采样间隔与12dB，24dB，30dB前放增益组合＊并根据表3的内容选取高截止频率，对所有地面电子设备进行测试，测试项目和技术指标执行2.2的规定，将测试结果存为电子文档，并打印出测试合格的采集站和ARIESⅡ交叉站序列号。
表3 ARIES，ARIESI地震数据采集系统采样间隔与高截止频率关系表
采样间隔
高截止频率
Hz 205 410 820 1640
ms 2 1 0. 5 0. 25
G3i地震数据采集系统
3.1 日检验 3.1.1检验要求
每日开工前，使用生产因素对当日首炮排列进行测试，测试结果应符合相应技术指标并存为电子文档。对非采集系统因素导致的检测超标结果应标注。 SY/T 6735—2014
3.1.2检验项目及技术指标 3.1.2.1模拟地面电子设备脉冲响应测试
脉冲响应测试结果应满足：
各道高截止（H-cut）频率与仪器计算值相比，误差绝对值应不大于1.00% 一各道带阻（SBand）在-80dB点处频率与仪器计算值相比，误差绝对值应不大于1.00%；一各道低截止（L-cut）频率与仪器计算值相比，误差绝对值应不大于1.00%
3.1.2.2模拟检波器脉冲响应测试
各道检波器脉冲响应（Pulse）一致性误差绝对值应不大于10% 3.1.2.3模拟检波器阻值测试
各道检波器阻值（Resis）测试值与仪器计算值相比，误差绝对值应不大于10% 3.1.2.4数字传感器测试 3.1.2.4.1传感器总重力测试
传感器总重力（VORtotalgravity）测试值与平均值相比，误差绝对值应不大于5%。 3.1.2.4.2传感器偏移测试
传感器偏移（VORoffset）测试值应符合-50.00dB~～-39.00dB 3.1.2.4.3当前角度测试
当前角度（Currentangle）测试要求传感器与地表耦合良好，特殊埋置条件（如水泥路面或无法打孔情况下）应标注原因；传感器移动或重新埋置时，应对埋置角度进行测试。 3.2月检验 3.2.1检验要求
按当月生产因素，对在用的采集站、电源站、交叉站和数字传感器进行测试。测试结果应符合相应技术指标并存为电子文档，打印测试合格的采集站、电源站、交叉站和数字传感器序列号。 3.2.2检验项目及技术指标 3.2.2.1模拟地面电子设备测试 3.2.2.1.1道增益精度测试
各道增益（Gain）误差应不大于1.00%。 3.2.2.1.2总谐波畸变测试
各道总谐波畸变（THD）应不大于0.00040%
3.2.2.1.3模拟地面电子设备脉冲响应测试
模拟地面电子设备脉冲响应测试按3.1.2.1的规定执行 SY/T67352014
3.2.2.1.4共模抑制比测试
各道共模抑制比（CMR）应不小于95dB。 3.2.2.1.5道间串音隔离测试
各道道间串音隔离（XFD）测试结果应不小于130dB 3.2.2.1.6全频带等效输入噪声和动态范围测试
各道全频带等效输人噪声（Full）和动态范围（DR）测试结果应满足表4中相应的技术指标。
表4全频带等效输入噪声和动态范围指标
等效输人噪声
前放增益
采样间隔 ms
动态范围 dB ≥123. 0 ≥120. 0 ≥117.0 ≥114.0 ≥122.0 ≥119.0 ≥116.0 ≥113.0 ≥117.0 ≥114. 0 ≥111.0 ≥108.0
dB
μV ≤1.24 ≤1.76 ≤2.49 ≤3.53 ≤0.35 ≤0.49 ≤0.70 ≤0.99 ≤0.16 ≤0.22 ≤0.31 ≤0.44
2 1 0. 5 0. 25 2 1 0. 5 0. 25 2 1 0. 5 0. 25
0
12
24
3.2.2.2 数字传感器测试 3.2.2.2.1传感器总重力测试
传感器总重力测试按3.1.2.4.1的规定执行 3.2.2.2.2传感器偏移测试
传感器偏移测试按3.1.2.4.2的规定执行 3.2.2.2.3传感器畸变测试
传感器畸变（Sensorloopback）测试值应不大于-125.00dB。 3.2.2.2.4数传误码测试
计数错应为0（无任何位错误）。
