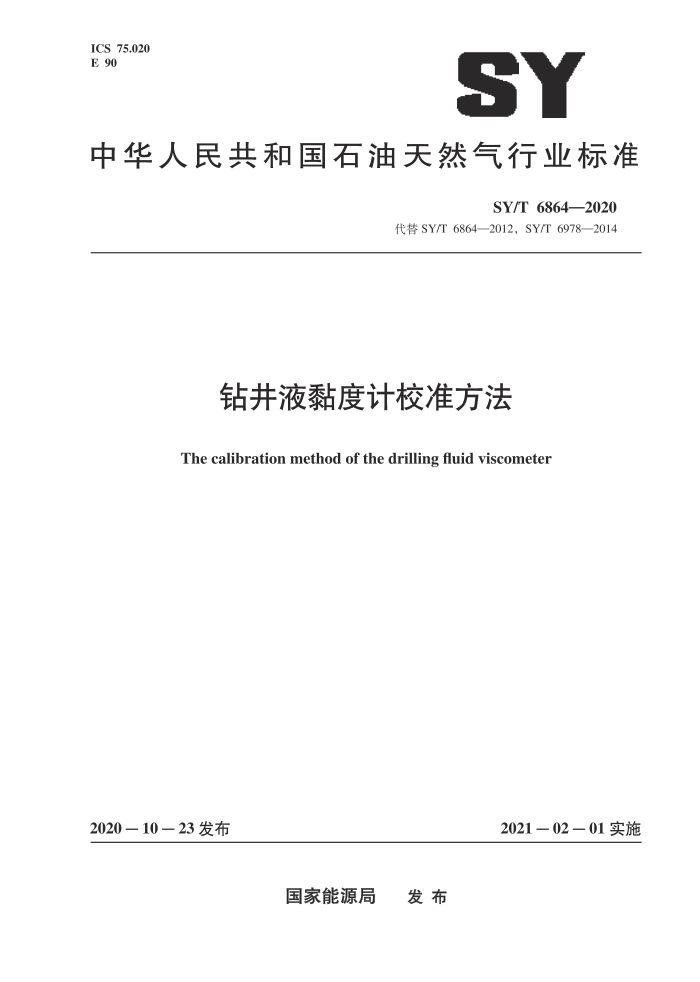

ICS 75.020 E 90
SY
中华人民共和国石油天然气行业标准
SY/T 68642020
代替 SY/T 6864—2012，SY/T 6978—2014
钻井液黏度计校准方法
The calibration method of the drilling fluid viscometer
2021－02－01实施
2020一10一23 发布
国家能源局 发布 SY/T 6864—2020
目 次
前言 范围
1
规范性引用文件钻井液马氏漏斗黏度计校准方法
2
3
3.1 概述 3.2 通用技术要求 3.3 计量特性 3.4 校准条件 3.5 校准项目 3.6 校准方法 3.7 校准结果处理和复校时间间隔 4
钻井液旋转黏度计校准方法 4.1 概述 4.2 通用技术要求 4.3 计量特性 4.4 校准条件 4.5 校准项目 4.6 校准方法 4.7 校准结果处理和复校时间间隔附录A（资料性附录）钻井液马氏漏斗黏度计校准记录格式附录B（资料性附录）钻井液马氏漏斗黏度计校准报告内页格式附录C（资料性附录）钻井液旋转黏度计校准记录格式附录D（资料性附录）钻井液旋转黏度计校准报告内页格式参考文献·
5
5
6
....10
:11
...12 :13 :14 :15 SY/T 6864—2020
前言
本标准按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》及SY/T 6741一2016《石油专用计量器具校准方法编写规则》给出的规则起草。
本标准是对 SY/T 6864—2012《钻井液漏斗黏度计校准方法》和SY/T 6978—2014《钻井液旋转黏度计校准方法》的整合修订，与 SY/T 6864—2012 和 SY/T 6978—2014 相比，除编辑性修改外，主要技术变化如下：
标准名称更名为《钻井液黏度计校准方法》； -整合修改了范围、规范性引用文件及资料性附录（见第1章、第 2章、附录 A至附录D）；修改了技术要求，更改为通用技术要求及计量特性（见3.2、3.3、4.2和4.3）；删除了术语和定义（见 SY/T 6978—2014 的第3章）；将“测量误差”更改为“重复性误差”（见3.3.4，SY/T6864—2012的3.4）；删除了 SY/T 6864一2012 中关于范式漏斗黏度计的相关内容；修改了SY/T 6864—2012中马氏漏斗黏度计的外观要求及相关部件的尺寸要求； -修改了 SY/T 6864—2012 中容量相关测试方法；修改了“外观要求”（见4.2，SY/T 6978—2014的4.2）；将“噪声级”“绝缘电阻”“绝缘强度”合并为“安全要求”（见4.2.2，SY/T6978一2014 的 4.5、4.6 和4.7）; 一增加了“钻井液旋转黏度计测量部件的尺寸”（见4.3.1）； -将“外筒径向摆动”“转速误差”“扭力弹簧扭矩线性误差”“重复性误差”“基本误差”合
并为钻井液旋转黏度计计量特性校准项目要求”（见4.3.2，SY/T 6978一2014的4.3、4.4、 4.8、4.10 和4.11）; 删除了“零位”及后续校准方法及调整方法（见SY/T 6978—2014 的4.9）；修改了“扭力弹簧扭矩线性误差校准”，删除了相应调整方法，新增了专用内筒测量数据误差查询表（见4.6.8，SY/T 6978—2014的7.7）；修改了校准记录格式及校准报告内页格式（见附录A至附录D）；新增了参考文献。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由石油专用计量器具校准规范直属工作组提出并归口。 本标准起草单位：中国石化胜利石油工程有限公司钻井工艺研究院、中国石化胜利油田分公司安
全环保质量管理部、中国石油大庆钻探工程公司、山东胜工检测技术有限公司、中国石化胜利油田分公司技术检测中心。
本标准主要起草人：李萌、熊兆洪、李莉、张涛、齐伟、王俊涛、陈健、肖枫、刘学英、王洪芝、 王娟、宋东旭、徐云涛、翟秋洁、杨丽丽、吴海涛、周晓蕾。
本标准代替了 SY/T 6864—2012 和 SY/T 6978—2014。 SY/T 6978—2014 的历次版本发布情况为：
-JJG（石油）17—1991。
II SY/T 6864—2020
2
a一漏斗锥体上口径；b一滤网；c一漏斗体；d一导流管；e一导流管内径；f一量杯杯沿刻线
g一漏斗手柄；h一校准架挂件；i一校准架支架；j一校准架水平底座图1钻井液马氏漏斗黏度计漏斗、量杯及校准架示意图
表1漏斗的尺寸
单位为毫米
要求 152.00 ± 1.00 4.76 ± 0.05 50.80± 0.50 1.40 ± 0.10
项目漏斗锥体上口径导流管内口径导流管长度滤网方孔尺寸
注：漏斗锥体上口径是漏斗上口外沿直径
表2漏斗和量杯的容量
单位为毫升
项目漏斗容量量杯容量
要求 1500.0 ± 10.0 946.0 ± 6.0
注：漏斗容量是指至滤网底部的容积容量，量杯容量是指至杯沿刻线的容积容量。
3.3.3 3标准容量流出时间
量取1500mL纯水，全部注入漏斗内。纯水流入量杯至杯沿刻线的时间应为26.0s±0.5s。 3.3.4重复性误差
用纯水测试漏斗黏度，漏斗黏度测得值重复性误差为0s±0.5s。
2 SY/T 6864—2020
3.4校准条件 3.4.1 环境条件 3.4.1.1 环境温度：20℃±5℃，且温度波动不超过1℃/h 3.4.1.2相对湿度：≤ 85%RH。 3.4.2 校准设备
钻井液马氏漏斗黏度计的校准设备及材料见表3
表3校准设备及材料一览表
名称温度计数显卡尺秒表量筒分度吸量管单标线吸量管单标线容量瓶单标线容量瓶温湿度计
技术要求分度值：0.1℃ 分度值：0.01mm 分辨力：0.1s 分度值：0.2mL 分度值：0.1mL 容量允差：±0.10mL 容量允差：±0.50mL 容量允差：±0.80mL
备注辅助器具校准器具校准器具校准器具校准器具校准器具校准器具校准器具辅助器具校准介质
规格或测量范围 10℃~ 30℃
200mm
10mL 10mL 50mL 500mL 1000mL
0℃- 50℃, 0%RH ~ 100%RH
等标准
纯水附件
不低于 GB/T 6682三级水
校准架、水平工作台、方 放大镜、烧杯等
3.5 校准项目
钻井液马氏漏斗黏度计的校准项目见表4
表 4钻井液马氏漏斗黏度计校准项目表
修理后
序号 1 2 3 4 5 6 注：“”表示校准项目，“_”表示可不校准项目
新制造
使用中
校准项目外观检查漏斗尺寸漏斗容量量杯容量

4

标准容量流出时间测量重复性误差
十
3.6 校准方法 3.6.1外观检查
目测检查，钻井液马氏漏斗黏度计各部件应符合3.2.1和3.2.2的要求。
3
