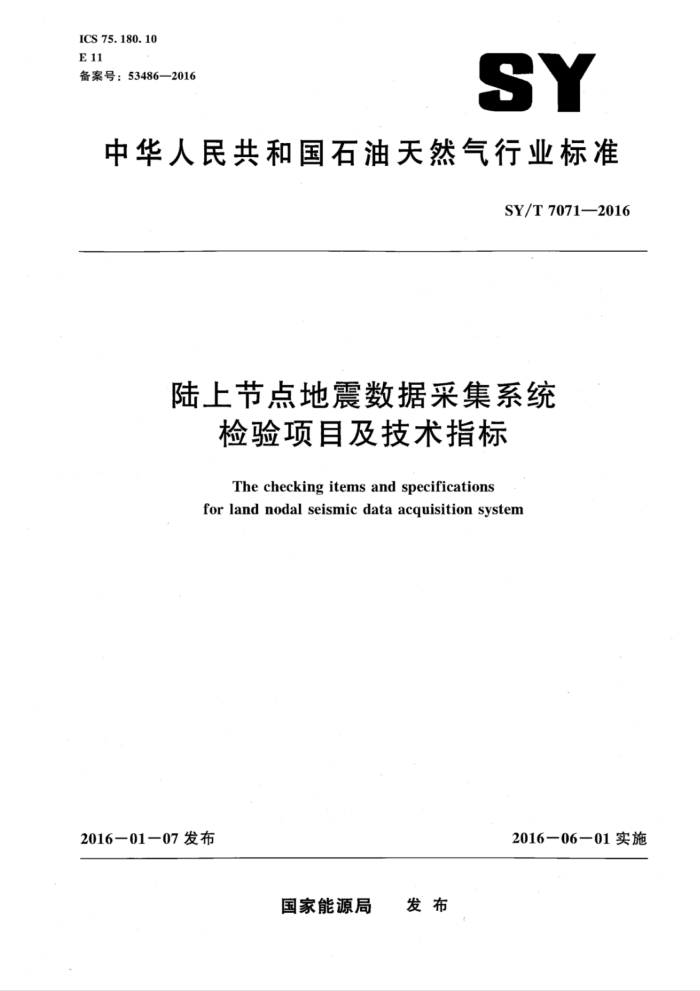

ICS 75.180.10 E11 备案号：53486—2016
SY
中华人民共和国石油天然气行业标准
SY/T70712016
陆上节点地震数据采集系统
检验项目及技术指标
The checking items and specifications for land nodal seismic data acquisition system
201601-07发布
2016一06一01实施
国家能源局 发布 SY/T7071—2016
目 次
前言
范围 2术语和定义 3GSX/GSR地震数据采集系统检验项目及技术指标
1
3.1节点单元野外测试 3.2节点单元数据后的测试 3.3开工检验 4Zland地震数据采集系统检验项目及技术指标 4.1节点单元野外测试· 4.2节点单元数据后的测试 4.3开工检验 5Hawk地震数据采集系统检验项目及技术指标 5.1节点单元野外测试 5.2模拟节点单元数据后的测试 5.3开工检验 6Unite地震数据采集系统检验项目及技术指标 6.1 节点单元野外测试 6.2开工检验 SY/T7071—2016
前· 言
本标准按照GB/T1.1--2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由石油物探专业标准化委员会提出并归口。 本标准起草单位：中国石油集团东方地球物理勘探有限责任公司装备服务处。 本标准起草人：罗福龙、赵汀、易碧金、夏颖、孙灵群、陆伟刚、聂木杰、张留争、甘志强。
I SY/T7071—2016
陆上节点地震数据采集系统检验项目及技术指标
1范围
本标准规定了陆上节点地震数据采集系统野外测试、数据后测试、开工检验的项目及技术指标。
本标准适用于GSX/GSR，ZLand，Hawk和Unite节点地震数据采集系统的检验及测试，其他型号陆上节点地震数据采集系统可参照执行。 2术语和定义
下列术语和定义适用于本文件。
2.1
节点单元niode 陆上节点地震数据采集系统中的采集站，其特点是按照预定的方式自主完成性能测试，卫星授
时、数据采集和存储。 2.2
陆上节点地震数据采集系统 land nodal seismic data acquisition system 以陆上节点单元为主的地震数据采集系统，其特点是以时间为标识连续采集地震数据，通过数据
与合成产生最终地震记录。系统主要包括节点单元，节点单元布设设备、数据合成设备、源同步控制设备，充电设备等。 2.3
定制测试 customizing mode test 节点单元按用户设定时间自动运行的特定测试。
2.4
排列助手spread test terminal 一种具备在野外现场对地面设备、排列情况进行测试和检查分析等功能的手持式测试设备。在
GSX/GSR系统中称为“LineViewer"，在Zland系统中称为“HandHeldTerminal"；在Hawk系统中称为“FieldTool"，在Unite系统中称为“PortableFieldTerminal"
3GSX/GSR地震数据采集系统检验项目及技术指标
3.1节点单元野外测试 3.1.1测试要求 3.1.1.1布设测试要求
开始采集前，使用装载SEGSP1文件并设置有误差半径的排列助手（LineViewer）对新布设的节点单元和检波器进行测试，测试数据后按照测线号、接收点桩号的顺序整理并存为电子文档。 非采集系统导致的不合格结果应标注。
1 SY/T 7071-2016
3.1.1.2定制测试要求
生产期间使用生产因素，节点单元每24h应完成一次定制测试。数据时同步输出测试结果，并保存为电子文档。 3.1.2测试项目和技术指标 3.1.2.1GPS功能检查
排列助手显示的定位桩号与节点单元所在位置的测线号、接收点号一致；节点单元内部时钟与 GPS时钟同步，对应排列助手上的GPS显示窗口应为绿色。 3.1.2.2检波器共模抑制比（SensorCommonModeRejection Ratio）测试
测试结果应不大于-80dB。 3.1.2.3检波器阻抗（SensorImpedance）测试
进行检波器（串）阻抗测试时，应选择不少于100个正常工作道来求取道平均阻抗值作为标准参考值，各道检波器（串）阻抗测试结果与标准参考值之比，误差绝对值应不大于10%。 3.2节点单元数据后的测试 3.2.1.测试要求
生产期间使用生产因素，对数据后的节点单元进行测试。测试结果存为电子文档。 3.2.2测试项目和技术指标 3.2.2.1增益精度（GainAccuracy）测试
测试结果应不大于1%。 3.2.2.2等效输入噪声（EquivalentInputNoise）测试
测试结果应符合表1的相应指标。 3.2.2.3共模抑制比（Common Mode Rejection Ratio）测试
测试结果应不大于-100dB。 3.2.2.4总谐波畸变（Total Harmonic Distortion）测试
测试结果应符合表1的相应指标。 3.2.2.5动态范围（DynamicRange)测试
测试结果应符合表1的相应指标。 3.3开工检验 3.3.1检验要求
采集项目启动前，通过数据合成设备对采集项目配备的所有节点单元按照前放增益OdB， 6dB，12dB，18dB，24dB，30dB，36dB和采样间隔0.25ms，0.5ms，1ms，2ms的参数组合进行测
2 SY/T 7071—2016
试，测试结果存为电子文档：打印合格的节点单元系列号。
表1GSX/GSR节点单元等效输入噪声、总谐波畸变和动态范围的技术指标
测试项目和技术指标
测试条件
动态范围
采样间隔
前放增益
等效输人噪声
总谐波畸变
% ≤0.0005 ≤0.0005 ≤0.0005 ≤0.0005 0.0005 ≤0.0005 ≤0.0015 ≤0.0005 ≤0.0005 ≤0.0005 ≤0.0005 ≤0.0005 ≤0.0005 0.0015 ≤0.0005 ≤0.0005 ≤0.0005 ≤0.0005 ≤0.0005 ≤0.0005 0.0015 ≤0.0005 ≤0.0005 ≤0.0005 ≤0.0005 <0.0005 ≤0.0005 ≤0.0015
dB ≥102.0 ≥102.0 ≥102.0 ≥102.0 ≥101.4 ≥99. 0 ≥94. 6 ≥118.0 ≥117.7 ≥116.7 ≥114.0 ≥109.5 ≥104.0 ≥98.2 ≥121.0 ≥120.7 ≥119.7 ≥117.0 ≥112.5 ≥107.1 ≥101.1 ≥124.0 ≥123.8 ≥122.7 ≥120.3 ≥115.5 ≥110.0 ≥104.5
dB 0 6 12 18 24 30 36 0 6 12 18 24 30 36 0 6 12 18 24 30 36 0 6 12 18 24 30 36
V ≤14.30 ≤7.15 ≤3.58 ≤1.79 ≤0.97 ≤0.64 ≤0.53 ≤2.26 ≤1.17 ≤0.66 ≤0.45 ≤0.38 ≤0.36 ≤0.35 ≤1.60 0.83 ≤0.47 ≤0.32 ≤0.27 ≤0.25 ≤0.25 ≤1.13 ≤0.58 ≤0.33 ≤0.22 ≤0.19 ≤0.18 ≤0.17
ms
0.25
0.5
2
3.3.2 检验项目和技术指标
按3.2.2的要求执行。 SY/T7071—2016
4Zland地震数据采集系统检验项目及技术指标
4.1节点单元野外测试 4.1.1布设测试要求
在布设节点单元时：使用排列助手（HandHeldTerminal）对节点单元进行测试，测试数据后按照测线号、接收点桩号的顺序整理并存为电子文档。非采集系统导致的不合格结果应标注。 4.1.2测试项目和技术指标 4.1.2.1°GPS功能检查
排列助手显示的定位桩号应与节点单元所在位置的测线号、接收点号一致；节点单元内部时钟与 GPS时钟同步，对应节点单元上的指示灯应每间隔5s“双闪”一次。 4.1.2.2节点单元和内置检波器自测试
测试结果应显示“Pass"。 4.1.2.3节点单元外置检波器阻抗（Impedance）测试
进行检波器（串）阻抗测试时，应选择不少于100个正常工作道来求取道平均阻抗值作为标准参考值，各道检波器（串）阻抗测试结果与标准参考值之比，误差绝对值应不大于10%。 4.2节点单元数据后的测试 4.2.1测试要求
生产期间使用生产因素，对数据后的节点单元进行测试。测试结果存为电子文档。 4.2.2测试项目和技术指标 4.2.2.1增益精度（GainAccuracy）测试
测试结果应符合-1%～~1%。 4.2.2.2脉冲（Impulse）测试
测试结果应符合-5%～5%。 4.2.2.3噪声（Noise）测试
测试结果应符合表2的相应指标。 4.2.2.4共模抑制比（CMRR）测试
测试结果应不小于90dB。 4.2.2.5总谐波畸变（THD）测试
测试结果应符合表2的相应指标。 SY/T7071--2016
表2Zland节点单元噪声和总谐波畸变技术指标
测试项目和技术指标
测试条件
采样间隔
前放增益
噪声 MV ≤3.6 ≤1.2 <0.8 <0.8 ≤3. 6 《1.2 N0.8 0.8 1.8 0.6 0.4 0.4 <1.1 ≤1.1 <0.3 0.125
总谐波畸变
% <0.0004 <0.0006 <0.0008 <0.0015 <0.0004 <0.0006 <0.0008 <0.0015 <0.0004 <0.0006 <0.0008 <0.0015 <0.0004 <0.0006 <0.0008 <0.0015
dB 0 12 24 36 0 12 24 36 0 12 24 36 0 12 24 36
ms
0. 5
1
2
4.2.2.6内置检波器阻抗（Impedance）测试
进行检波器阻抗测试时，应选择不少于100个正常节点单元求取检波器阻抗平均值作为标准参考
值，各节点单元内置检波器阻抗测试结果与标准参考值之比，误差绝对值应不大于10%。 4.3开工检验 4.3.1检验要求
采集项目启动前，通过数据合成设备对采集项目配备的所有节点单元按前放增益0dB 12dB，24dB，36dB和采样间隔0.5ms，1ms，2ms，4ms的参数组合进行测试，测试结果存为电子文档，打印合格的节点单元系列号。 4.3.2 检验项目和技术指标
按4.2.2的要求执行。
5 Hawk地震数据采集系统检验项目及技术指标
5.1节点单元野外测试 5.1.1 测试要求
5.1.1.1 布设测试要求
在节点单元和检波器布设自检完成后，使用排列助手（FieldTool）或者数据器（Harvest Tool）测试结果。将测试结果上传到仪器主机（CSC），按照测线号、接收点桩号的顺序整理并
5
