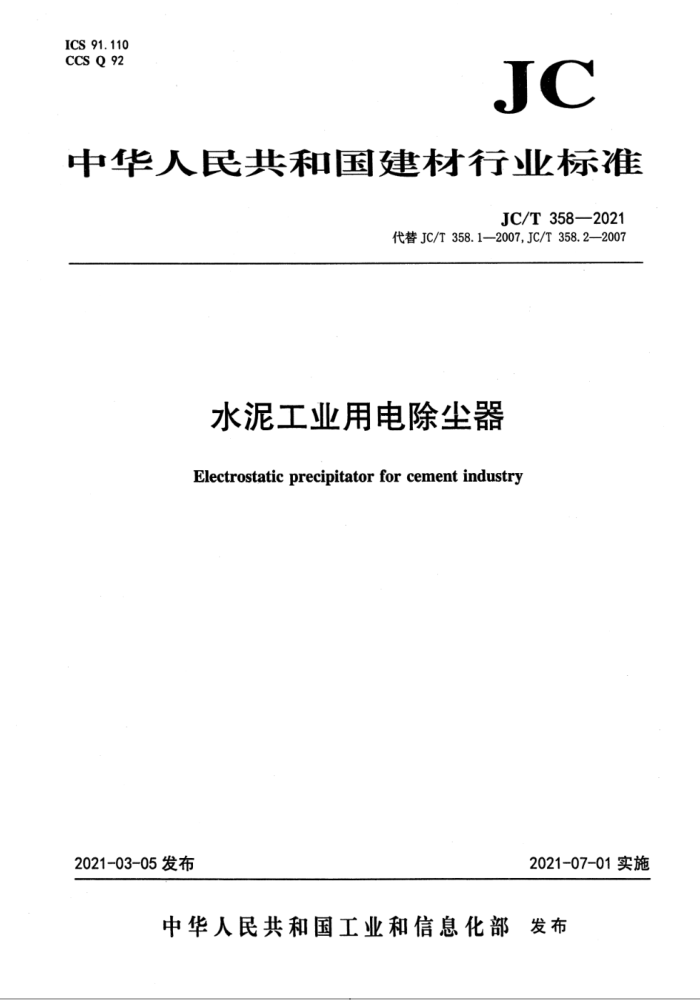

ICS 91.110 CCS Q 92
JC
中华人民共和国建材行业标准
JC/T 358—2021
代替JC/T358.1—2007,JC/T358.2—2007
水泥工业用电除尘器
Electrostatic precipitatorfor cementindustry
2021-03-05发布
2021-07-01实施
中华人民共和国工业和信息化部 发布 JC/T-358—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替JC/T358.1—2007《水泥工业用电除尘器型式与基本参数》和JC/T358.2—2007《水泥工业用电除尘器技术条件》。本文件整合了JC/T358.1--2007和JC/T358.22007的内容，与JC/T 358.1-2007和JC/T358.2—2007相比，除结构调整和编辑性改动外，主要技术变化如下：
a） 修改了部分规范性引用文件（见第2章，2007年版的第2章）； b) 删除了电除尘器的分类（见2007年版的3.1)； c) 修改了电除尘器性能参数表（见表1，2007年版的表1）； d) 删除了规格参数中“电场有效宽度”等部分参数的计算公式（见2007年版的4.2)； e) 修订了原标准“技术要求”的部分内容（见第6章，2007年版的第3章）； f) 增加了鱼骨针阴极线型式(见6.2)； g) 修改了“放电极”和“收尘极”名称（见6.2，2007年版的3.3)； h) 修改了主要零部件试验方法（见第7章，2007年版的第4章）； i) 修改了检验规则（见第8章，2007年版的第5章）； j) 修改了标志、包装、运输和贮存（见第9章，2007年版的第6章）； k) 修改了附录A中气流分布均匀性判定标准（见附录A，2007年版的附录A）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由国家建筑材料工业机械标准化技术委员会归口。 本文件负责起草单位：西安西矿环保科技有限公司、合肥中亚环保科技有限公司、中国建材机械工
业协会。
本文件参加起草单位：天津水泥工业设计研究院有限公司、盐城工学院、江苏科行环保股份有限公司、河南中材环保有限公司、蓝天众成环保工程有限公司、安徽科达洁能股份有限公司、成都利君实业股份有限公司。
本文件主要起草人：李海波、李宇、毛志伟、李勇、陈月莉、陈静、刘平成、仇云霞、赵刚、白云凤、朱晨军、何亚民。
本文件所代替的文件历次版本发布情况：
JC/T358.1—1985、JC/T358.1—1992、JC/T358.1—2007 JC/T358.2—1985、JC/T358.2—1992、JC/T358.2—2007。
-
I JC/T358—2021
水泥工业用电除尘器
1范围
本文件规定了水泥工业用电除尘器的结构型式和标记、基本参数、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本文件适用于水泥工业用电除尘器（以下简称电除尘器）。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运标志 GB/T700-2006碳素结构钢 GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T985.2埋弧焊的推荐坡口 GB/T1184一1996形状和位置公差未注公差值 GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差 GB2894安全标志及其使用导则 GB4053.1 固定式钢梯及平台安全要求第1部分：钢直梯 GB4053.2 固定式钢梯及平台安全要求第2部分：钢斜梯 GB4053.3 固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台 GB4915水泥工业大气污染物排放标准 GB/T5226.1机械安全机械电气设备第1部分：通用技术条件 GB/T13306标牌 GB/T 13931 电除尘器性能测试方法 GB/T17248.3声学机器和设备发射的噪声采用近似环境修正测定工作位置和其他指定位置
的发射声压级
GB 50171 电气装置安装工程盘、柜及二次回路接线施工及验收规范 GB50254 电气装置安装工程低压电气施工及验收规范 GB 50255 电气装置安装工程电力变流设备施工及验收规范 JB/T 5908 电除尘器主要件抽样检验及包装运输贮存规范 JB/T 5909 电除尘器用瓷绝缘子 JB/T 9688 电除尘用晶闸管控制高压电源 JB/T11395 电除尘用三相高压整流电源 JB/T11639 除尘用高频高压整流设备 JC/T402 水泥机械涂漆防锈技术条件 JC/T406 水泥机械包装技术条件 JC/T532—2007 建材机械钢焊接件通用技术条件
1 JC/T358—2021 3术语和定义
本文件没有需要界定的术语和定义。
4结构型式和标记
4.1结构型式
电除尘器为卧式结构。主要包括壳体、进气口、出气口、灰斗、排灰装置、高压电源和电气控制系统等部件。 4.2产品标记
产品型号表示方法如下： CDW 口×口/口/口×口/口
同极间距(通道宽度)，单位为米每电场每排极板条带数，单位为条电场数，单位为个电场公称高度，单位为米通道数室数(如为1室时，可以省略) 水泥工业用电除尘器代号
示例1：单室，每室21个通道，电场公称高度10m，三个电场，每电场每排极板8条带，同极间距0.4m标记为：
水泥工业用电除尘器CDW21/10/3×8/0.4JC/T358—2021
示例2：双室，每室21个通道，电场公称高度10m，三个电场，每电场每排极板8条带，同极间距0.4m标记为：
水泥工业用电除尘器CDW2×21/10/3×8/0.4JC/T358—2021
5基本参数
5.1 整机性能参数
电除尘器性能参数见表1。
表1 电除尘器性能参数
项目处理烟气量“
单位 m'/h
参数
1.00×10~160×10*
上限下限
350 高于露点30 -16~20 ≤1300
入口烟气温度
℃
工作压力入口含尘浓度" 排放含尘浓度
kPa g/m mg/n
应符合GB4915规定%
2 JC/T358—2021
表1 (续)
项目压力降
单位 Pa
参数 200~500°
工作压力IP|≤2000Pa 2000Pa<工作压力IP/≤5000Pa
≤3 ≤4 ≤5
漏风率
%
工作压力IPI>5000Pa
为工况烟气量。 为标准状态下浓度。
6 如合同要求排放含尘浓度严于GB4915，则按合同约定执行。 烟气中CO含量应小于1.5%。
?
根据电场及进气方式确定。 5. 2 规格参数
电除尘器规格参数见表2。
表2电除尘器规格参数
项目室数单室通道数电场公称高度电场数
单位个个 m 个条 m
参数单或双 6~40 ≤15 2~10 5~12
每电场每排极板条带数
同极间距
0.3~0.6(优选0.4或0.45)
6技术要求
6.1基本要求 6.1.1电除尘器应符合本文件的要求，并按照经规定程序批准的图样和技术文件制造。凡本文件、图样和技术文件未规定的技术要求应按国家标准、机电行业、建材行业有关通用标准执行。 6.1.2 图样上未注公差尺寸的极限偏差，机械加工部位按GB/T1804一2000中的m级，形状和位置公差不应低于GB/T1184一1996表1表3中的K级规定。 6.1.3焊接结构件未注公差尺寸的极限偏差按照JC/T532一2007表3的规定；焊接结构件的直线度、 平面度未注公差值按照JC/T532—2007表6的规定。 6.1.4 焊接坡口应符合GB/T985.1、GB/T985.2的有关规定。 6.1.5回转窑窑尾用电除尘器工艺设计上应配置一氧化碳监测报警装置。 6.1.6 在结构计算中，灰斗的存灰量应以满灰斗考虑。 6.1.7楼梯、平台及栏杆的设计应符合GB4053.1、GB4053.2、GB4053.3的规定。 6.2 主要零部件要求
