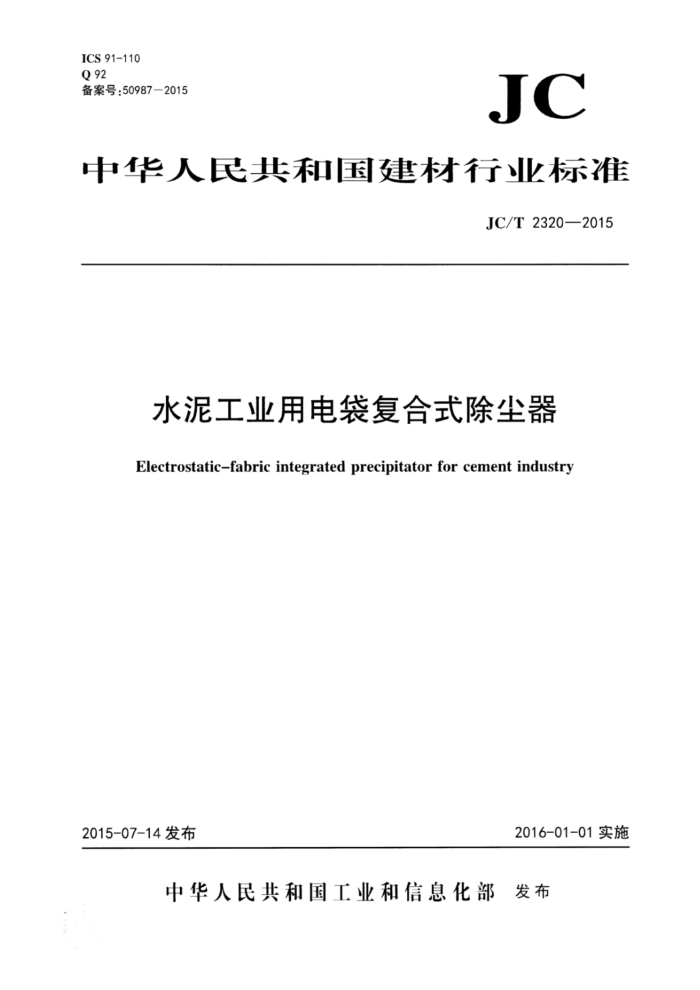

ICS 91-110 Q 92 备案号：50987—2015
JC
中华人民共和国建材行业标准
JC/T 2320—2015
水泥工业用电袋复合式除尘器
Electrostatic-fabric integrated precipitator for cement industry
2016-01-01实施
2015-07-14发布
中华人民共和国工业和信息化部 发布 JC/T 2320—2015
前 言
本标准按照GB/T1.1一2009给出的规则起卓。 本标准由中国建筑材料联合会提山。 本标准山国家建筑材料1"业机械标准化技术委员会归11。 本标准负责起草单位：河南中材环保有限公司、西安西矿环保科技有限公司、合肥中亚环保科技有
限公司。
本标准参加起草单位：洁华控股股份有限公司、中材装备集团有限公司、中国建材机械1业协会。 本标准士要起草人：侯广超、李克、苗鹰育、郑青、今宇、顾利定、蔡中杰。 本标准为次发布。
1 JC/T2320—2015
水泥工业用电袋复合式除尘器
1范围
本标准规定了水泥工业用电袋复合式除尘器的术语和定义、型式、型号、标记与基本参数、要求、 试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用宁水泥工业用电袋复合式除尘器（以下简称除尘器）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注H期的引用文件，仪注H期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191 包装储运图示标志 GB/T1031—2009 产品儿何技术规范(GPS) 表面结构 轮廓法 表面祖糙度参数及其数值 GB/T 1184 形状和位置公差未注公差值 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB2894 安全标志及其使用导则 GB 4053.1—2009 固定式钢梯及平台安全要求 第1部分：钢直梯 GB4053.2—2009 固定式钢梯及平台安全要求 第2部分：钢斜梯 GB4053.3—2009 固定式钢梯及平台安全要求 第3部分：1业防扩栏杆及钢平台 GB/T6388 运输包装收发货标志 GB/T 13277.1—2008 压缩空气 第1部分：污染物净化等级 GB/T 13306 标牌 GB/T 13384 机电产品包装通川技术条件 GB/T 13931 电除尘器性能测试方法 GB/T 27869 电袋复合除尘器 HJ/T 327 环境保扩技术要求 袋式除尘器 滤袋 HJ/T 397 固定源废气监测技术规范 JB/T 4711 压力容器涂敷与运输包装 JB/T5000.12—2007 蛋型机械通用技术条件 ：第12部分：涂装 JB/T 5908 电除尘器主要件抽样检验及包装运输贮存规范 JB/T 5909 电除尘器用瓷绝缘了 JB/T 5916 袋式除尘器用电磁脉冲阀 JB/T 5917 袋式除尘器用滤袋框架 JB/T 8471 袋式除尘器安装技术要求与验收规范 JB/T8532—2008 脉冲喷吹类袋式除尘器 JB/T 8536 电除尘器机械安装技术条件 JB/T9688—2007 电除尘川品闸管控制高压电源 JB/T 10191 袋式除尘器 ：安全要求脉冲喷吹类袋式除尘器川分气箱
- JC/T2320—2015
JB/T10862-2008电除尘器用低压控制装置 JC/T358.2水泥工业用电除尘器技术条件 JC/T402水泥机械涂漆防锈技术条件 JC/T532一2007建材机械钢焊接件通用技术条件
3术语和定义
GB/T27869界定的以及下列术语和定义适用于本文件。
3. 1
电袋复合式除尘器 electrostatic-fabric integrated precipitator 在一个箱体内结合静电除尘和过滤除尘两种机理的一种除尘设备。
4型式、型号、标记与基本参数
4.1型式
箱式结构，箱体内前置电场区，后置滤袋区。 4.2型号、标记 4.2.1 型号表示方法
除尘器型号表示方法如下：
M- 9O700
C
D
L
滤袋区总过滤面积(以百平方米计）沉淀极有效面积（以百平方米计）脉冲清灰代号袋除尘器代号电除尘器代号除尘器代号
4.2.2标记
按产品名称、代号、沉淀极有效面积、滤袋区总过滤面积和标准号的顺序标记。 示例：沉淀极有效面积为(46×100)m，滤袋区总过滤而积为(139.0×100)m，标记为：
水泥工业用电袋复合式除尘器 CDIM46,139JC/T 2320—2015
4.3基本参数
除尘器基本参数应符合表1的规定。
2 JC/T2320—2015
表1 基本参数表
项
格本参数值 0.25×10°≤Q≤3.0×10% 高于烟气露点30，最高260
处理风量(Q)/(m/h)
使用温度，℃ 出口含尘浓度/（mg/Nm) 电场风速/(m/s)
≤30 0.8~1.4 ≤1 200 0.9~1.5 ≤3 -2000~-13000
设备压力降/Pa 过滤风速/(m/min)
漏风率/% 壳体承受压力/Pa 滤袋整体使用寿命/(年)
≥3
注：烟气出口含尘浓度应符合国家标准相关规定，其他参数可由供需双方在技术协议中明确。
5要求
5. 1 基本要求 5.1.1 除尘器应符合本标准的要求，并应按照规定程序批准的图样和技术文件制造，凡本标准、图样和技术文件未规定的技术要求应按国家标准、水泥和机械行业有关通用标准的规定执行。 5.1.2图样上未注公差尺寸的极限偏差应符合GB/T1804一2000的规定。机械加工表面应符合GB/T1804 一2000表1和表2中m级的规定，非机械加工表面应符合表1和表2中c级的规定。 5.1.3 图样上未注的形状和位置公差应符合GB/T1184中的规定。 5.1.4图样上表面粗糙度的Ra值的标注，应符合GB/T1031一2009中的规定。 5.1.52 焊接件未注尺寸的线性极限偏差值应符合JC/T532一2007中表3中c级的规定。 5.1.6 除尘器焊接件的直线度、平面度的未注公差值应符合JC/T532一2007表6的规定，其中顶梁、 底梁、端墙、立柱、钢支架、内部支撑等承重零部件应符合E级规定；平台、进出喇叭、灰斗、烟道、 气流均布板及其他未指定的一般承重零部件应符合F级要求。 5.1.7除尘器灰斗宜设置料位检测装置、仓壁振动器、捕灰孔等附件，需要时灰斗壁板上应设置加热装置及温度检测装置。 5.1. 8 除尘器进口烟道应设置温度检测装置。 5. 1. 9 除尘器进口烟道与出口烟道应设置差压检测装置。 5. 2 整机要求 5.2.1 除尘器的粉尘排放浓度、设备压力降、本体漏风率应符合表1的规定。 5.2. 2 除尘器滤袋区的结构设计宜采用直通式在线清灰模式。 5. 2. 3 除尘器电场区的同极间距宜为400mm~500mm。 5.2.4 除尘器涂装质量应符合JC/T402的要求。 5. 3 主要零部件要求
3
