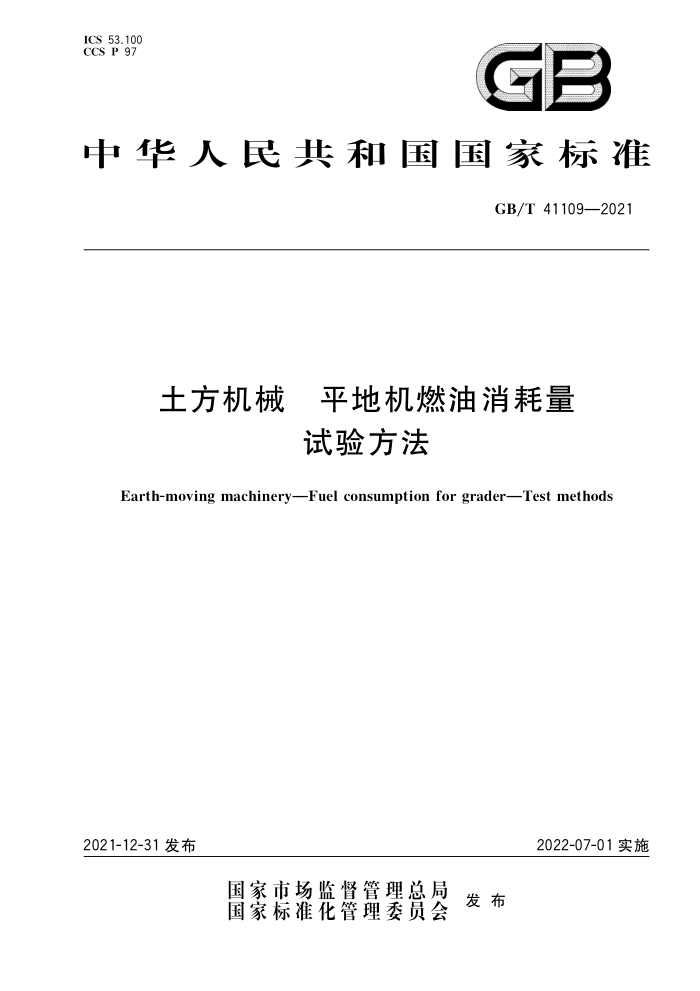

ICS53.100 CCS P 97
GB
中华人民共和国国家标准
GB/T41109—2021
土方机械 平地机燃油消耗量
试验方法
Earth-moving machineryFuel consumption for graderTest methods
2021-12-31发布
2022-07-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T41109—2021
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
试验项目试验条件 5.1 试验机器 5.2 燃油 5.3 测量仪器的精度 5.4 环境条件试验方法 6.1 平地试验 6.2 行驶试验 6.3 待机试验 6.4 牵引功率试验试验评价附录A（资料性） 平地机燃油消耗量试验记录表
4
5
1
3 GB/T 41109—2021
前言
本文件按照GB/T1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由中国机械工业联合会提出本文件由全国土方机械标准化技术委员会（SAC/TC334)归口。 本文件起草单位：江苏徐工工程机械研究院有限公司、江苏汇智高端工程机械创新中心有限公司、
山东源根石油化工有限公司、天津工程机械研究院有限公司。
本文件主要起草人：董栓牢、刘彦辉、袁俊洲、李广庆、赵馨
- GB/T41109—2021
土方机械 平地机燃油消耗量
试验方法
1范围
本文件规定了自行式平地机（以下简称“平地机”)燃油消耗量的试验项目、试验条件、测量方法、试验方法和试验评价等。
本文件适用于平地机燃油消耗量的测量。
规范性引用文件
/
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 6375 土方机械牵引力测试方法 GB/T7920.9土方机械平地机术语和商业规格 GB/T8506一2008平地机试验方法 GB/T 14782 2平地机技术条件 GB19147车用柴油 GB/T36696—2018 土方机械 轮胎式装载机燃油消耗量试验方法
术语和定义
3
GB/T14782、GB/T7920.9和GB/T8506界定的术语和定义适用于本文件
510
1
试验项目
4
试验按下列规定的项目进行：
平地试验；行驶试验；
一
一待机试验；一牵引功率试验。
：试验条件
5
5.1 试验机器 5.1.1试验机器的配置按制造商规定的基本配置。 5.1.2 发动机转速应在规定的范围内。 5.1.3 燃油加注量不小于燃油箱容积的2/3。
1 GB/T41109—2021
5.1.4试验机器在试验前应进行充分热车，使发动机冷却液出口温度不低于70℃，传动油温度不低于 80℃，液压油温度不低于50℃。 5.1.5配备可变转速控制冷却风扇的机器，当风扇转速达到制造商规定的风扇最高转速的70%以上进行试验。允许发动机低转速时风扇转速也随之下降。 5.1.6装有空调的司机室，在试验过程中空调应处于关闭状态。 5.2 燃油
试验机器用燃油应符合GB19147的规定 5.3 测量仪器的精度
测量仪器的精度应符合下列规定：
时间：±0.01s；转速：±1%；温度：±1℃；流量：士1%。
一
-
5.4 4环境条件
试验环境应满足下列条件：
相对湿度：不大于95%；环境温度：5℃~35℃；
-
无雨无雪。
-
6 试验方法
6.1 平地试验 6.1.1试验条件 6.1.1.1 试验场地
试验路面为干燥、平坦的土路面，用犁、松土器或装有强固齿的平地机或推土机将试验路面的上部
进行翻松，土壤松铺厚度宜为100mm~150mm。 6.1.1.2 试验程序
平地试验方法按GB/T8506一2008中5.18的规定，并按以下状态进行：
换挡模式：有自动变速机构的平地机，应选择手动换挡模式进行试验；行走挡位：前进1挡；铲刀水平调整角：30°；铲刀切削角：45°；行走速度：最大油门，且不进行转向操作；行走距离：平地机铲刀满载行走不小于50m。
一-
-
6.1.2试验次数及燃油消耗量计算
平地试验燃油消耗量G1，按公式（1)进行计算：
2
