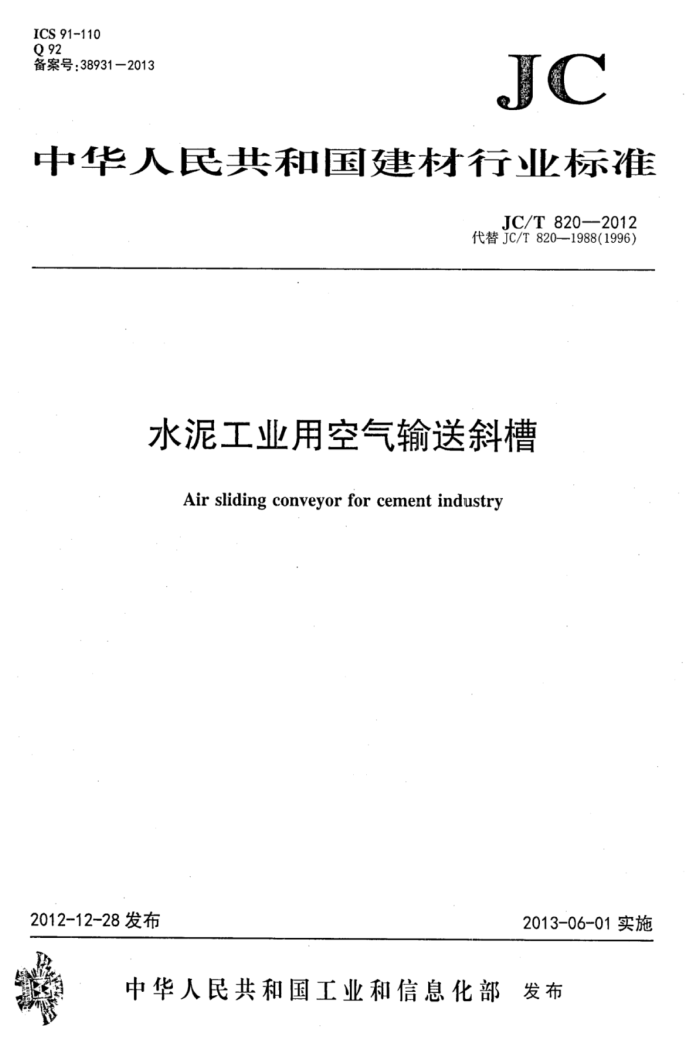

水泥工业用空气输送斜槽
Air sliding conveyor for cement industry
2012-12-28发布
2013-06-01实施
中华人民共和国工业和信息化部 发布 JC/T820—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC/T820--1988（1996）《水泥工业用空气输送斜槽》。与JC/T820—1988（1996)相比
除编辑性修改外主要技术变化如下：
一增加了形状和位置公差的未注公差要求（见4.1.3)；增加了外观质量要求（见4.2)；一增加了装配要求（见4.4）。 本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准起草单位：南京顺风气力输送系统有限公司、南通奥普机械工程有限公司、中材装备集团有
限公司、中国建材机械工业协会。
本标准主要起草人：李步渠、王正斌、李雄波、东朝莉。 本标准于1988年4月首次发布，1996年确认继续有效，本次为第一次修订。 JC/T820—2012
水泥工业用空气输送斜槽
1范围
本标准规定了水泥工业用空气输送斜槽（以下简称空气斜槽)的术语和定义、型号和基本参数、要求、 试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于输送含水量不大于1%的粉状物料空气斜槽。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T700-2006碳素结构钢 GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T11841996形状和位置公差未注公差值 GB/T1804--2000一般公差未注公差的线性和角度尺寸的公差 GB/T5117非合金钢及细晶粒钢焊条 GB/T13306标牌 GB/T13384 机电产品包装通用技术条件 JC/T402水泥机械涂漆防锈技术条件 JC/T406水泥机械包装技术条件 JC/T532—2007 建材机械钢焊接件通用技术条件
型号和基本参数
S
3.1型号
型号表示方法如下： X□□
槽体宽度，单位为毫米透气层材料：Z--编织物；T-—陶瓷板空气斜槽的代号
3.2标记
空气斜槽按产品名称、标准号、空气斜槽的代号、透气层材料和槽体宽度的顺序标记。 示例：透气层材料为涤纶编织物、槽体宽度为250mm的空气斜槽标记为：
水泥工业用空气输送斜槽JC/T820XZ-250 JC/T820—2012 3.3基本参数 3.3.1 透气层材料为编织物空气斜槽的基本参数见表1。
表1 基本参数（透气层材料为编织物）
单位为吨每小时
型号名称
项目
XZ-200 XZ-250 XZ-315 XZ-400 XZ-500 XZ-630 XZ-800
220 165 400 300 470 355 570 425 685 510
320 245 610 455 720 540 900 670 1 080 805
400 310 765 565 900 670 1080 800 1 295 960
水泥生料水泥生料水泥生料水泥生料水泥生料
40 30 65 55 80 65 100 80 120 95
70 55 120 90 140 110 170 140 205 165
130 100 250 185 300 225 380 285 455 340
22 16 40 30 50 35 60 45 70 50
Q=4°
α=6°
输送
能力 α=8°
α=10°
α=12°
空气斜槽输送风压4kPa~5.5kPa。 α为斜槽的倾斜角度。 输送单位面积通风量1.5m～2㎡/（mmin）。
3.3.2 透气层材料为陶瓷板空气斜槽的基本参数见表2。
表2 基本参数（透气层材料为陶瓷板）
单位为吨每小时
型号名称
项目
XT-630 460 550 680 810
XT-315 100 120 150 170
XT-400 190 230 290 350
XT-500 320 360 430 520
α=6° α=8° α=10° α=12°
输送能力
4要求 4.1基本要求 4.1.1空气斜槽应符合本标准的要求，并按照经规定程序批准的产品图样和技术文件制造。凡本标准、 图样和技术文件未规定的技术要求，均按国家标准、建材和机电行业有关通用技术条件的规定执行。 4.1.2图样上未注公差尺寸的极限偏差，机械切削加工部位应符合GB/T1804-2000表1表3中m 级的规定：非机械加工部位应符合GB/T1804-2000表1～表3中c级规定。 2 JC/T820—2012
4.1.3机械加工零件的形状和位置公差的未注公差应符合GB/T1184一1996表1～表4中K级的规定。 4.1.4焊接件焊缝坡口的基本形式与尺寸应符合GB/T985.1的有关规定，焊接接头表面质量应达到JC/T532—2007表2中I级的有关规定。 4.1.5空气斜槽所用配套件应符合国家有关标准或行业标准的规定。 4.1.6按照产品使用说明书要求进行维护和保养。 4.2外观质量要求 4.2.1产品表面应平整光洁，不应有凸凹和粗糙现象，各结合面边缘应整齐匀称，其错边量应不大于1mm。 4.2.2外露紧固件的突出部分其螺栓尾端突出螺母之外2～4倍螺距。 4.2.3 ：空气斜槽的涂漆防锈应符合JC/T402的有关规定。 4.3主要零部件要求 .4.3.1槽体 4.3.1.1槽体材料不应低于GB/T700—2006中Q235-A的规定。 4.3.1.2槽体标准节长度宜为3000mm，非标准节长度为250mm的整数倍。 4.3.1.3所用焊条不应低于GB/T5117中E4303牌号，焊缝的机械性能不应低于母材的机械性能，焊缝不应漏气。 4.3.1.4焊缝对口错边量（b)应不大于0.5mm，见图1。
图1 焊缝对口错边量图
4.3.1.5槽体直线度公差不大于其长度的1/1000。 4.3.1.6各法兰结合面的焊缝应磨平。 4.3.1.7 槽体两端法兰面的平面度和法兰面对槽体轴线的平面度与垂直度公差应符合表3规定。
单位为毫米
表3平面度与垂直度公差
垂直度 2 3
平面度 1 1. 5
槽宽度 ≤500 >500
4.3.1.8 上下槽体结合面的平面度公差应符合表4规定。
单位为毫米
表4平面度公差
平面度 1. 5 2. 0
槽长 <1000 1000~3000
