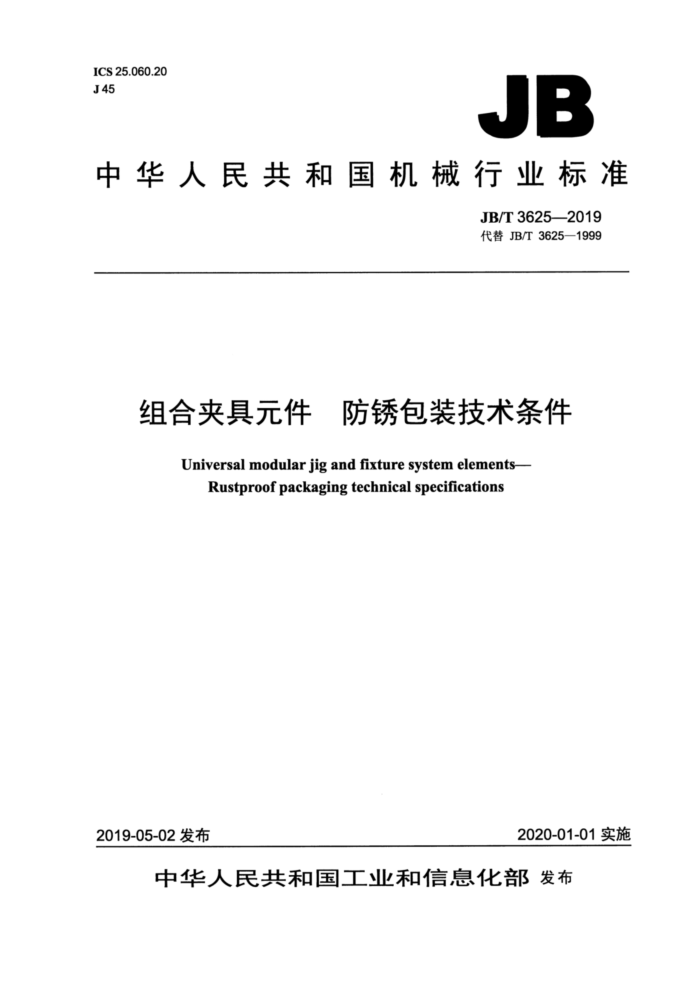

ICS 25.060.20 J 45
JB
中华人民共和国机械行业标准
JB/T 3625—2019 代替 JB/T 3625—1999
组合夹具元件 防锈包装技术条件
Universal modular jig and fixture system elements-
Rustproof packaging technical specifications
2020-01-01实施
2019-05-02发布
中华人民共和国工业和信息化部发布 JB/T 3625—2019
目 次
前言... 1范围... 2规范性引用文件 3要求... 4方法.. 5贮存.... 6外包装箱.. 6.1制箱材料. 6.2成箱. 7装箱..
II
.... 00000.
00000000
.0..
+.
+.+..+. JB/T 3625—2019
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T3625—1999《组合夹具元件 防锈包装技术条件》，与JB/T3625-1999相比主要
技术变化如下：
-引用标准改为现行版本，增加引用了GB/T5048一1999；防锈期由1年改为2年（见3.4，1999年版的3.4）；修改了元件干燥、防锈、包装方法的表述，直接引用国家标准GB/T4879一2016（见4.1，1999 年版的4.1); 对制箱材料的要求进行了修改（见6.1，1999年版的6.1)；一修改了成箱要求和防潮措施的表述（见6.2.1、6.2.2，1999年版的6.2.1、6.2.2)；一删除了每箱重量一般不大于50kg的规定（见1999年版的7.2)。
本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：天津市泽尔数控机床成套有限公司、天津组合夹具研究所。 本标准主要起草人：吴建民、王颖莲。 本标准所代替标准的历次版本发布情况为：
-JB3625-1984、JB/T3625—1999。
II JB/T 3625—2019
组合夹具元件防锈包装技术条件
1范围
本标准规定了组合夹具元件的包装要求、方法、贮存、外包装箱和装箱。 本标准适用于组合夹具元件（以下简称元件）生产过程中的防锈与成品包装。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB/T4879—2016防锈包装 GB/T5048—1999防潮包装
3要求
3.1防锈包装的操作应在清洁的环境中进行。操作过程应连续，如果中断，必须进行暂时防锈处理。 3.2元件清洗后应防止污染，精加工表面应避免用裸手接触，如果必须用裸手接触，应采取避免手汗等污染的措施。已锈蚀元件不得入库。 3.3需进行防锈处理的元件处于热状态时，应冷却到接近室温后再进行处理。 3.4储运包装的防锈期选用GB/T4879一2016中的3级，防锈期为2年。
4方法
4.1元件的防锈包装按清洗一干燥一防锈一包装的程序进行：
a）清洗。选用GB/T4879一2016附录A.1中的溶剂清洗法。用刷洗、擦洗等方法进行，对大件制
品或成品元件可采用喷洗法。 b）干燥。元件清洗后进行干燥处理。选用GB/T4879一2016附录A.2中适宜的干燥方法。 c）防锈。元件应进行防锈处理。选用GB/T4879一2016附录A.3中F2规定的防锈方法。 d）包装。元件经防锈处理后包装。选用GB/T4879—2016附录A.4中B2-3防锈包装法。
4.2元件经防锈包装后，内包装上应有元件图号、规格、数量、等级和油封等标记。
5贮存
5.1库房应干燥、通风和湿度适宜，无腐蚀性气体及物品。 5.2存放元件的品架，其底层与地面、侧面与墙壁之间应保持一定距离。
1 JB/T3625—2019
6外包装箱
6.1制箱材料 6.1.11 包装箱可选用木箱、胶合板箱、硬质纤维板箱、刨花板箱和瓦楞纸箱，也可采用经验证性能可靠的其他材料来制箱。 6.1.2包装箱用木材不应有贯通的裂纹、缺料、活动节子及腐朽等缺陷。 6.2成箱 6.2.1 箱板外表面应平整光滑，无明显的毛刺和污迹，以保证涂刷标志清晰。 6.2.2成箱应有防潮措施，应按GB/T5048一1999的规定，根据产品实际需要选择适当的防潮包装等级进行包装。 6.2.3外包装应注明下列内容：
a）产品名称； b）毛重、净重； c）制造厂名称或商标； d）出厂日期; e）图示标志。
７装箱
7.1 1元件在箱内应填实固定，防止运输中的窜动或移动。 7.2 元件分别由数箱包装时，箱号采用分数表示，分子为箱号，分母为总箱数，单箱包装不刷箱号。 7.3 3成箱标志应符合GB/T191—2008的规定。 7.4箱内应有下列随机文件：
a）装箱单； b）合格证； c）使用说明书和其他必要的技术文件。
2
