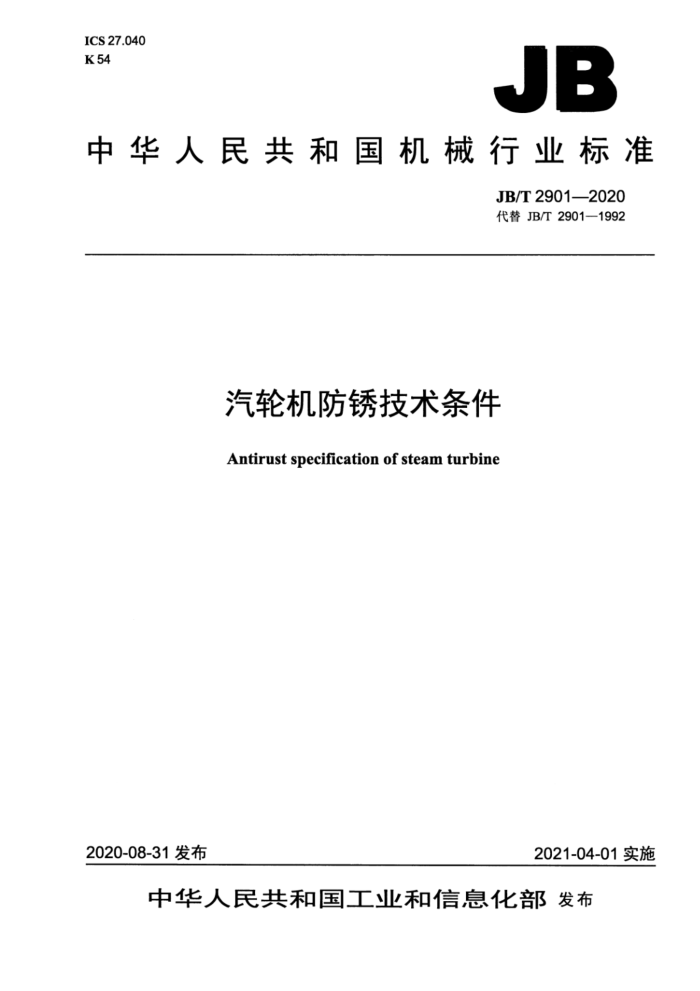

JB
中华人民共和国机械行业标准
JB/T2901—2020 代替JB/T2901—1992
汽轮机防锈技术条件
Antirust specification of steam turbine
2021-04-01实施
2020-08-31发布 目 次
前言 1范围. 2规范性引用文件 3一般要求
3.1防锈施工环境. 3.2汽轮机产品的储存环境 3.3汽轮机产品的防锈期限 3.4汽轮机产品的包装 3.5汽轮机产品的维护 4涂封前表面处理 5涂封要求.. 6防锈工艺要求， 7生产过程防锈要求
工
7.1 工序间防锈 7.2 中间库存防锈. 7.3 装配或试验过程防锈. 7.4 成品封存防锈. 8部套防锈. 8.1 主机部套防锈. 8.2 辅机部套防锈. 8.3 试验部套防锈. 8.4 管路防锈. 8.5 备品备件防锈. 8.6 设备内壁的防锈 9清洗材料、防锈材料 9.1 基本要求 9.2 清洗材料.. 9.3 防锈材料. 附录A（资料性附录） 防锈油及其选用.. 附录B （资料性附录） 防锈期及主要用途 B.1短期防锈. B.2中期防锈.. B.3长期防锈.. B.4最长防锈期附录C（资料性附录）主要部套典型防锈工艺规程 C.1转子轴颈防锈工艺规程 C.2辅机容器充氮防锈工艺规程.
#*.*.9 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T2901一1992《汽轮机防锈技术条件》，与JB/T2901一1992相比主要技术变化
如下：
-增加了防锈施工环境要求（见3.1）：修改了汽轮机产品的储存环境要求（见3.2，1992年版的3.1）：增加了汽轮机产品的包装要求（见3.4）；增加了汽轮机产品的维护要求（见3.5）；修改了汽轮机零部件涂封前的要求（见第4章，1992年版的3.2）：增加了汽轮机产品防锈工艺要求（见第6章）；增加了汽轮机产品在生产过程中的防锈要求（见第7章）：增加了“主汽阀、调节阀内腔的非加工面应清理干净后再进行涂封防锈”的规定（见8.1.5）；增加了油箱内壁的防锈要求（见8.1.6）；删除了喷涂铝粉沥青漆材料（见1992年版的4.1.1和4.1.2）；增加了防锈油及其选用（见附录A）：增加了对不同防锈期限主要应用范围的规定（见附录B）；增加了主要部套典型防锈工艺规程（见附录C）。
本标准由中国机械工业联合会提出。 本标准由全国汽轮机标准化技术委员会（SAC/TC172）归口。 本标准起草单位：哈尔滨汽轮机厂有限责任公司、上海发电设备成套设计研究院有限责任公司、北
京北重汽轮电机有限责任公司、南京汽轮电机（集团）有限责任公司、杭州汽轮机股份有限公司、东方电气集团东方汽轮机有限公司。
本标准主要起草人：崔春兰、李智旺、谭振山、石玉环、郭金华、张琦、徐仁吉、倪荣。 本标准所代替标准的历次版本发布情况为：
JB/T2901—1981、JB/T2901-1992。 汽轮机防锈技术条件
1范围
本标准规定了汽轮机产品（不包括非金属部件）的防锈和防锈材料的技术要求。 本标准适用于汽轮机产品零部件在生产、运输、储存过程中的防锈。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB253煤油 GB1922油漆及清洗用溶剂油 GB/T8923.1一2011涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的
钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
JB/T2862汽轮机包装技术条件 JB/T4051.1气相防锈纸技术条件 JB/T4058—2017汽轮机清洁度 SH/T0692-2000防锈油
3般要求
3.1防锈施工环境
防锈操作应在清洁、干燥的环境中进行，环境温度宜高于10℃。若环境温度低于10℃，应使用最低施工温度低于环境温度的防锈产品。 3.2汽轮机产品的储存环境
涂封好的汽轮机产品宜存放在干燥、通风良好的室内，存储不应减弱产品的性能和质量。 汽轮机产品在生产、运输、贮存过程中的储存环境包括：室内、室外密封包装、室外包装箱、室外
裸露。 3.3汽轮机产品的防锈期限
汽轮机的零部件自出厂之日起，在一般大气环境及包装完好的条件下，防锈期限为一年。 3.4汽轮机产品的包装
汽轮机产品的包装应满足JB/T2862的要求。 3.5汽轮机产品的维护 4涂封前表面处理
4.1零部件的加工面在涂封前应用清洗剂、煤油等溶剂清洗，去除金属表面的皂化油、非皂化油及切削液等污物，凡需涂封的部位，应无锈蚀、油污、汗渍及水分等。 4.2涂封前对零部件的非加工面（油漆表面除外）应采用喷射或其他方法进行清理。喷射清理前，应铲除全部厚锈层及可见的油、脂和污物，清理等级应达到GB/T8923.1-2011规定的Sa21/2～Sa3；局部或喷射不到的地方可采用手工或动力工具清理，其清理等级应达到GB/T8923.1一2011规定的St3。应在清理完成后6五内对除油漆表面外的非加工面进行涂封防护。 4.3配合面、加工精度和表面粗糙度要求高的零部件（如主轴、叶片、叶轮联轴器、调节部套、轴瓦等）在光线充足的条件下检查，不得有锈蚀现象。若有锈蚀，应进行除锈处理；除锈后的配合面应满足加工精度、表面粗糙度设计要求，同时满足4.1的要求后方可进行涂封。 4.4汽轮机产品涂封前的表面清洁度应满足JB/T4058一2017的要求。
5涂封要求
5.1零部件的金属裸露面（包括外表面、内表面、电镀件、表面氧化件等，油漆表面除外）应根据具体情况及用户要求，选择适当的涂封防锈材料或包装材料进行涂封或包装保护。防锈材料中防锈油的选择参见附录A。 5.2涂封层的防锈油膜应均匀、连续，不得有气泡或漏涂等现象。 5.3涂封层贴气相防锈纸时，应贴封紧密，整齐，不得反贴。 5.4零部件生产过程中的防锈包括：
a）工序间防锈； b）中间库存防锈： c）装配或试验过程防锈； d）成品封存防锈。
5.5应防护而未经防护的零部件及锈蚀零部件不得进行交转。 5.6锈蚀或未经防护的产品不得进行包装。 5.7产品的防锈期根据生产、运输、储存等具体情况确定（参照附录B）。
6防锈工艺要求
6.1零部件在涂封前应检查表面锈蚀情况：锈蚀部位应进行除锈处理：除锈后的表面状态应满足设计要求。 6.2产品按4.1进行清洗。 6.3产品采用吹、擦、晒等方式干燥。 6.4产品在光线充足的条件下进行目视检查，应无锈蚀、油污、汗渍及水分等。 6.5产品采用刷涂、浸涂或喷涂等方法涂覆防锈油、脂，或用撒粉、气体喷枪等喷撒气相防锈粉。 6.6产品涂防锈油后，应晾干6h；若涂防锈脂，应待其凝固后方可包装。使用气相防锈剂进行防锈的产品宜密封包装，管两端用塞封堵。 6.7防锈油膜外观应满足5.2的要求。 6.8有特殊要求的零部件要求如下： 7生产过程防锈要求
7.1工序间防锈 7.1.1零部件在加工过程中应选择防锈性能好的切削液和冷却油。 7.1.2零部件在工序周转时，加工面应涂防锈油防锈。 7.1.3关键部位（如转子、轴颈等）的加工面，精加工后应立即清洗干净，干燥后涂防锈油防锈。 7.1.4零部件经热处理后不再加工的表面，应清洗除净残留盐、残留油后涂防锈油防锈。 7.1.5零部件经水压试验后应立即清洗干净，干燥后涂防锈油防锈。 7.2中间库存防锈 7.2.1外购件入库前应进行复检，确认合格方可入库。 7.2.2 零部件入库前应进行检查，表面应无锈蚀，油污、汗渍及水分等，合格后方可油封封存。 7.2.3入库存放的零部件，根据库存期限，采用不同的防锈材料进行防锈处理。 7.2.4J 库存期间，应定期检查零部件表面状态，出现锈蚀的零部件应立即进行除锈清理，重新涂封。 7.2.5零部件出库时，同类产品应先入先出。超过防锈期的零部件应重新涂封 7.2.6库存带中心孔的轴类锻件，质量检查合格后，应立即进行油封防护。涂封后，两端用干木塞或塑料盖塞紧，外面用塑料布包好扎紧，并定期复检。 7.3装配或试验过程防锈 7.3.1装配前，零部件表面应无锈蚀、污物等；锈蚀零部件应除锈、清理，合格后方可进行装配。 7.3.2装配前，零部件（焊接件的装配除外）应按4.1的要求清洗，并根据部套选用防锈汽轮机油。 7.3.3参加试车或盘车的部套，试车或盘车后应拆卸、清洗，按成品封存防锈处理。 7.3.4厂内单独试验的部套，试验结束后，应放尽部套中的存油，再进行封存防锈。 7.3.5参加总装调整定位后不拆卸且不再进行厂内单独试验的部套，试验前应单个油封组装，试验后进行整体（即不解体）油封。 7.3.6被漆雾污染的加工面、电镀件、铭牌、表面氧化件等应清洗干净，并进行防锈处理或包装保护。 7.4成品封存防锈 7.4.1零部件在封存前应对防锈表面进行检查，满足涂封要求后方可封存。 7.4.2汽轮机的转子轴颈、辅机容器内表面等重要部位应制定详细的涂封工艺。典型的防锈工艺参见附录C。
8部套防锈
8.1主机部套防锈 8.1.1汽轮机的转子、联轴器及附在转子上的部分调节部套零件、叶片、叶轮、汽封等应清洗干净，干燥后进行涂封防锈。复验合格的转子中心孔应立即采取防锈措施；轴颈应采取防锈保护措施。 8.1.2汽缸内腔的加工面、不涂漆的表面及喷嘴、轴承，隔板，隔板套等零部件的各加工面，均应清洗干净，干燥后进行涂封防锈。 8.1.3汽缸、隔板隔板套、轴承、轴承座等零部件的中分面，除涂防锈油外，还应采用油封纸或塑 干燥后进行涂封防锈。 8.1.5主汽阀、调节阀的阀杆、法兰接合面、阀碟、阀座等零部件的加工面（包括装配过程中）应清洗干净，干燥后进行涂封防锈。主汽阀、调节阀内腔的非加工面应清理干净后再进行涂封防锈。 8.1.6轴承箱内壁和油箱内壁应清理干净，符合JB/T4058一2017规定的洁-1～洁-2的要求后方可进行涂封防锈（也可涂耐油漆进行防锈）。 8.2辅机部套防锈 8.2.1辅机部套的法兰加工面、管道的接合面应清洗干净，干燥后进行涂封防锈。散口法兰涂封后应堵死。 8.2.2凝汽器两端辅管管板涂防锈油后，应用油封纸或塑料薄膜贴封保护（装配好的凝汽器需在管板两端水室面进行涂封防锈），中间隔板的管孔应涂封防锈。 8.3试验部套防锈 8.3.1参加试车或试验的部套，试车或试验后应重新进行涂封防锈。 8.3.2参加水压试验的部套，试验后应立即清洗干净，干燥后涂防锈油防锈。 8.4管路防锈
管道内壁应清理干净后进行防锈处理，防锈后管子两端应密封处理，管道外表面按设计要求进行表面处理。 8.5备品备件防锈
汽轮机的备品备件应按成品封存防锈的要求，采取防锈措施。 8.6设备内壁的防锈 8.6.1与蒸汽或凝结水接触的设备内壁，可选用涂覆涂料防锈，涂料应满足特定性能，不影响水质且满足耐水的要求（如乙烯基树脂漆、醇酸树脂漆、环氧漆等涂料体系）：亦可选用涂覆防锈油防锈，防锈油宜在业主设备总装前去除。也可按业主要求不涂任何漆剂。 8.6.2与油接触的设备内壁，可选用涂覆耐油漆进行防锈，耐油漆应满足特定性能，不影响油质且满足耐油的要求（如环氧-聚氨酯、酚醛环氧树脂、酚醛树脂类涂料体系），同时采取有效措施避免脱落：亦可选用涂覆防锈油防锈。
9清洗材料、防锈材料
9.1基本要求
9.1.1清洗材料和防锈材料应符合相关标准的要求，并附有出厂合格证。 9.1.2不应使用过期或失效的清洗材料和防锈材料。 9.1.3成品涂封用防锈材料应满足最低防锈性能且防锈期限大于一年的要求。 9.2清洗材料 9.2.1 煤油应符合GB253的要求。 9.2.2溶剂油应符合GB1922的要求。 9.3防锈材料 9.3.1 防锈材料使用前应由技术部门采用试验方式验证防锈性。 9.3.2 防锈油技术要求应符合SH/T0692一2000中表2～表6的规定。防锈油膜应均匀、连续、无漏涂。 9.3.3 气相防锈纸应符合JB/T4051.1的要求。
