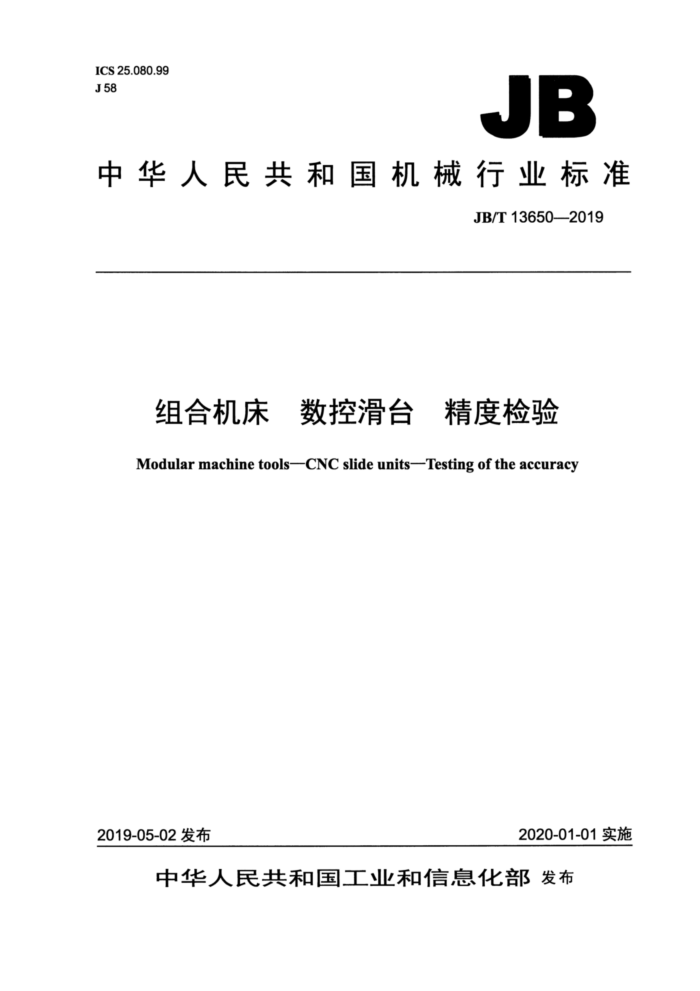

ICS 25.080.99 J 58
JB
中华人民共和国机械行业标准
JB/T 13650—2019
组合机床 数控滑台 精度检验 Modular machine tools-CNC slide units-Testing of the accuracy
2020-01-01 实施
2019-05-02 发布
中华人民共和国工业和信息化部发布 JB/T 13650—2019
目 次
前言. 范围、
..II
1 2 3 4.
规范性引用文件简要说明几何精度检验，
1
c.000.. JB/T 13650—2019
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：江苏高精机电装备有限公司、大连机床集团有限责任公司、江苏恒力组合机床有
限公司、东风汽车有限公司设备制造厂、南京众得利自动化机械有限公司、大连瑞庆云机械设备服务有限公司。
本标准主要起草人： 郑金来、罗秀珍、许兴旺、石玉红、蒋宏宝、程绍进。 本标准为首次发布。
II JB/T 13650—2019
组合机床数控滑台精度检验
1范围
本标准规定了组合机床数控滑台的几何精度、定位精度和重复定位精度的要求及检验方法。 本标准适用于组合机床及其自动线的数控滑台（以下简称滑台）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度 GB/T17421.2一2016机床检验通则第2部分：数控轴线的定位精度和重复定位精度的确定
3简要说明
3.1滑台的名义尺寸B为相应滑台的滑鞍宽度，L为滑台行程。 3.2使用本标准时，应按照GB/T17421.1一1998的规定执行。 3.3本标准所列的精度检验项目的顺序，并不表示实际检验次序。为减少检验工具的装卸和方便检验，可按任意次序进行检验。 3.4本标准规定的检验工具和仪器是仲裁性的。生产中，在保证检验精度的前提下，可采用任何其他检验工具和仪器。
4几何精度检验
4.1在使用平尺的检验项目中，平尺的两支承应放置在最佳支承位置上，即相距5/9尺长处，以使平尺的自然挠度最小。 4.2将滑台放在平板上，用0.03mm塞尺检验滑座底面与平板之间的间隙，塞尺的插入深度不应大于 5mm。合格后，进行G1～G6各项精度检验。 4.3G7项采用激光干涉仪检测，具体检测方法参照精度检验G7项进行。
I JB/T13650—2019
检验项目
G1
滑鞍工作面的平面度。
简图
口
≤d/2 d
+
Yv
a)
W
b)
公差（mm) 滑鞍宽度B mm
125 B≤125 0.010 0.006 0.005
0.012 0.008 0.006
0.016 0.010 0.008
0.020 0.012 0.010
普通级精密级高精度级
0.025 0.016 0.013
不许凸
检验工具
水平仪、检验平尺、指示器、量块。
检验方法（按照GB/T17421.1—1998中5.3.2.2、5.3.2.3的规定）
a）方法1 在滑鞍的工作面上，选择离工作面边缘≤d/2距离的四条线作为周边检验线，以通过周边检验线上的三个角点的
平面作为基准平面，按网格布点两点联锁法进行测量。
当滑台的名义尺寸≤320mm时，取d=100mm；>320mm时，取d=200mm。取X方向检验线间的距离≤d，但检验线的总数不应少于三条。
以滑鞍工作面上各测点对基准平面偏差的最大代数差作为测定值。 b）方法2 本项亦可按米字和周边布点，用移动检验平尺所得的一组直线来检验。每次测量的移动距离，等于桥板跨距。
2 JB/T 13650—2019
检验项目
G2
滑鞍工作面对滑座底面的平行度。
简图
Q
公差（mm) 滑鞍宽度 B mm
B≤125 0.010 0.006 0.005
125 200 320 500 普通级精密级高精度级
0.012 0.008 0.006
0.020 0.012 0.010
0.025 0.016 0.013
0.016 0.010 0.008
检验工具
水平仪、检验平尺、可调支承、指示器。
检验方法（按照GB/T17421.11998中5.4.1.2.2的规定）
将滑鞍移到距滑座前端100mm处。 在滑鞍的工作面上放置两个可调支承，在可调支承上放一检验平尺。调整可调支承，使检验平尺两端处的滑鞍工
作面与检验平尺工作面的距离相等。
把指示器放在平板上，并使其测头垂直地触及检验平尺的工作面，然后，在相距等于滑鞍长度（宽度）的两点上进行测量。
在纵、横两个方向上，都要把检验平尺放在不少于两个截面上进行测量。 以指示器在每个截面上的读数的最大代数差作为测定值。
3 JB/T13650—2019
检验项目
G3
滑鞍工作面对其移动方向的平行度。
简图
9
公差（mm)
滑台行程Lmm
L≤400 0.012 0.008 0.006
400 630 1 000 0.016 0.010 0.008
0.020 0.012 0.010
0.025 0.016 0.013
普通级精密级高精度级
检验工具
平板、检验平尺、可调支承、指示器。
检验方法（按照GB/T17421.1一1998中5.4.2.2.2.1的规定）
在滑鞍的工作面上放置两个可调支承，在可调支承上放一检验平尺。调整可调支承，使检验平尺两端处的滑鞍工作面与检验平尺工作面的距离相等。
把指示器固定在平板上，并使其测头垂直地触及检验平尺的工作面。 使滑鞍在全行程范围内移动。 以指示器读数的最大代数差作为测定值。
4 JB/T 13650—2019
检验项目
G4
滑鞍移动在水平面内的直线度。
简图
+
公差（mm)
滑台行程Lmm
L≤400 0.010 0.006 0.005
400 630 1 000 普通级精密级高精度级
0.012 0.008 0.006
0.016 0.010 0.008
0.020 0.012 0.010
检验工具
平板、检验平尺、可调支承、指示器。
检验方法（按照GB/T17421.1一1998中5.2.3.2.1的规定）
在平板上，与滑鞍的移动方向相平行地放置两个可调支承，在可调支承上放一检验平尺。把指示器固定在滑鞍的工作面上，并使其测头垂直地触及检验平尺的工作面。通过可调支架来调整平尺，使指示器在滑台全行程的两端点处的读数相等。
使滑鞍在全行程范围内移动。 以指示器读数的最大代数差作为测定值。
