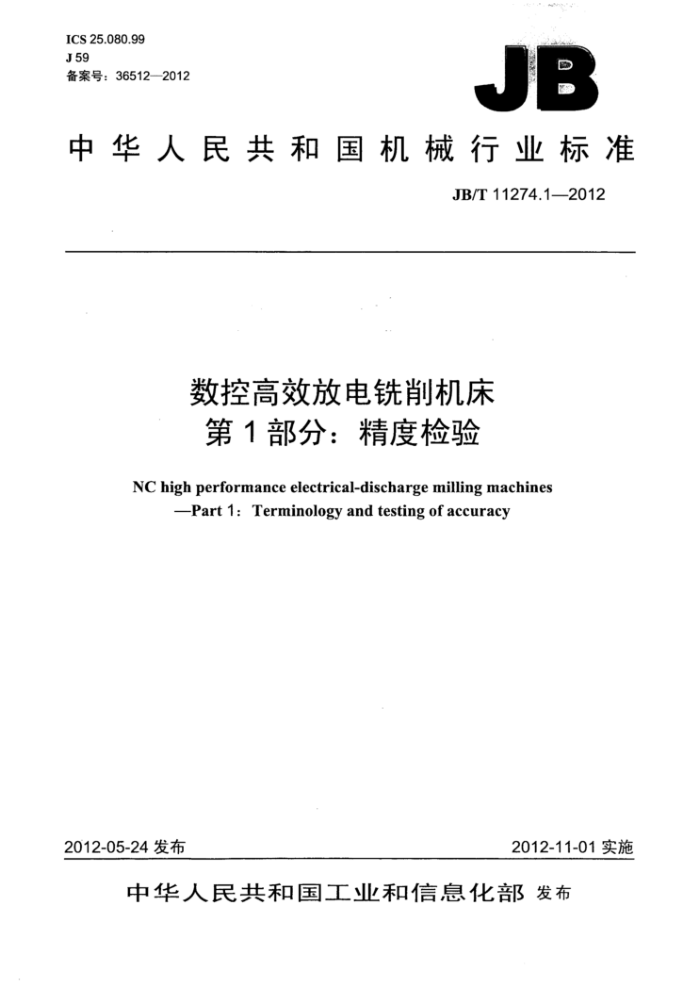

ICS 25.080.99 J 59 备案号：36512—2012
C
国
中华人民共和国机械行业标准
JB/T 11274.12012
数控高效放电铣削机床第1部分：精度检验
NC high performance electrical-discharge milling machines
-Part 1: Terminology and testing of accuracy
2012-11-01实施
2012-05-24 发布
中华人民共和国工业和信息化部发布 5
中國 华人民共和 国
机械行业标准数控高效放电铣削机床第1部分：精度检验
JB/T 11274.1—2012
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1.75印张·57千字
2012年12月第1版第1次印刷
定价：27.00元
*
书号：15111·10609 网址：http：/www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T 11274.1--2012
目 次
前言. 1 范围规范性引用文件
II
2
3术语和坐标轴的命名 4使用要求 4.1 计量单位 4.2 引用 GB/T 17421.1 1998 4.3 检验次序 4.4 检验的实施， 4.5 测量仪器， 4.6 最小公差 4.7 定位精度检验及引用GB/T17421.2--2000 5几何精度检验 6 定位精度检验 7加工检验. 参考文献. 图1数控高效放电铣削机床，表1数控高效放电铣削机床术语.
23 24
I JB/T 11274.1-2012
前言
JB/T11274《数控高效放电铣削机床》分为三个部分：
第1部分：精度检验； -第2部分：参数； -第3部分：技术条件。
本部分为JB/T11274的第1部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国特种加工机床标准化技术委员会（SAC/TC161）归口。 本部分起草单位：苏州电加工机床研究所有限公司、西安航空动力股份有限公司。 本部分主要起草人：叶军、于志三、吴国兴、周新明、丁人平、朱红月、徐明、朱红钢、王应。 本部分为首次发布。
11 JB/T 11274.1—2012
数控高效放电铣削机床　第1部分：精度检验
1 范围
JB/T11274的本部分规定了一般用途、常规精度的数控高效放电铣削机床的术语和坐标轴的命名、 几何精度检验、数控轴定位精度和重复定位精度检验及加工检验。本部分还规定了与上述检验相对应的允差值。
本部分适用于数控高效放电铣削机床（以下简称“机床")。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度 GB/T17421.2一2000机床检验通则第2部分：数控轴线的定位精度和重复定位精度的确定
3术语和坐标轴的命名
术语和坐标轴的命名如图1和表1所示。
图1数控高效放电铣削机床 JB/T 11274.1—2012
表1数控高效放电铣削机床术语中文
序号
英文
床身尾座滑板 (X轴) 回转轴 (B轴) 滑枕 (Y轴) 主轴头 (W轴) 主轴 (Z轴) 旋转轴电极导向器
1
bed tailstock saddle (X-axis) revolution spindle (B-axis) ram (Y-axis) work head (W-axis) quill (Z-axis) rotating spindle electrode guide head (front center) (A' -axis) work tank table
2 3 4 5 6 7 8 9 10 11 头架（前顶尖）（A'轴) 12
工作液槽工作台
13
使用要求 4.1 计量单位
4
在本部分中，所有线性尺寸、偏差及相应的允差均用毫米表示；角度用度表示，角度偏差及相应的允差用比率表示，但在某些情况下可用微弧度或秒表示，下列表达式是等效的：
0.010/1 000=10×10~6=10 μrad~2" 4.2引用 GB/T 17421.1-1998
使用JB/T11274的本部分还应按照GB/T17421.1--1998的要求，特别是机床检验前的安装、旋转轴和其他运动件的预热、计量方法的说明和检验设备的推荐精度。 4.3检验次序
本部分给出的检验项目的顺序并不限定检验的实际次序。为了简化仪器或量具的安装，检验可以任意次序进行。 4.4检验的实施
当检验项目是用于验收目的时，应该在取得供应商（制造商）同意的情况下，由用户选择其关心的机床相关部件或性能指标的检验项目。在订购机床时，应明确指定这些检验项目。 4.5测量仪器
第5章、第6章中所述的检验项目中指定的测量仪器仅是范例，也可使用能测量同样参数和至少同样精度的其他仪器。指示器应有0.001mm或更高的分辨率。 4.6最小公差
在确定实测长度与本部分规定的长度不同的允差时（见GB/T17421.1--1998中2.3.1.1），最小公差值应计到0.005mm。 2 JB/T 11274.1--2012
4.7定位精度检验及引用GB/T17421.2—2000
实施这些检验时，应按照GB/T17421.2一2000的要求，特别是在环境条件、机床预热、测量方法及结果的计算和数据处理方面。
5几何精度检验
项目
G1
工作台台面平面度的检查
简图
允差
实测偏差
在1000测量长度内为0.060；长度每增加1000，允差值增加0.020。 注：测量长度指O-X和O-Y中较长边的长度。
测量仪器
精密水平仪或平尺、量块和指示器或光学仪器或其他仪器
检验步骤
检验还应符合GB/T17421.1-1998中5.3.2.2、5.3.2.3、5.3.2.4的规定。 精密水平仪放置在工作台台面上，按有关方向及相应长度在O-X和O-Y方向上逐段移动精密水平仪，并记下读数。 记录并计算每个间隔所测得的值。
3 JB/T 11274.1—2012
项目
G2
X轴运动直线度的检查： a）在XY水平面内； b）在ZX垂直面内。
简图
)
允差
实测偏差
对于a）和b），任意500测量长度上为0.035
a) b)
测量仪器
平尺、量块和指示器或光学方法
检验步骤
检验还应符合GB/T17421.1-1998中5.2.3.2.1.1、5.2.3.2.1.3、5.2.3.2.1.4的规定。 指示器固定在主轴头上。 a）在XY平面内放置平尺并使其与X轴平行，指示器触及平尺。在整个测量长度上移动X轴并记下指示器读数。 b）在ZX平面内按同样方法重复检查。
