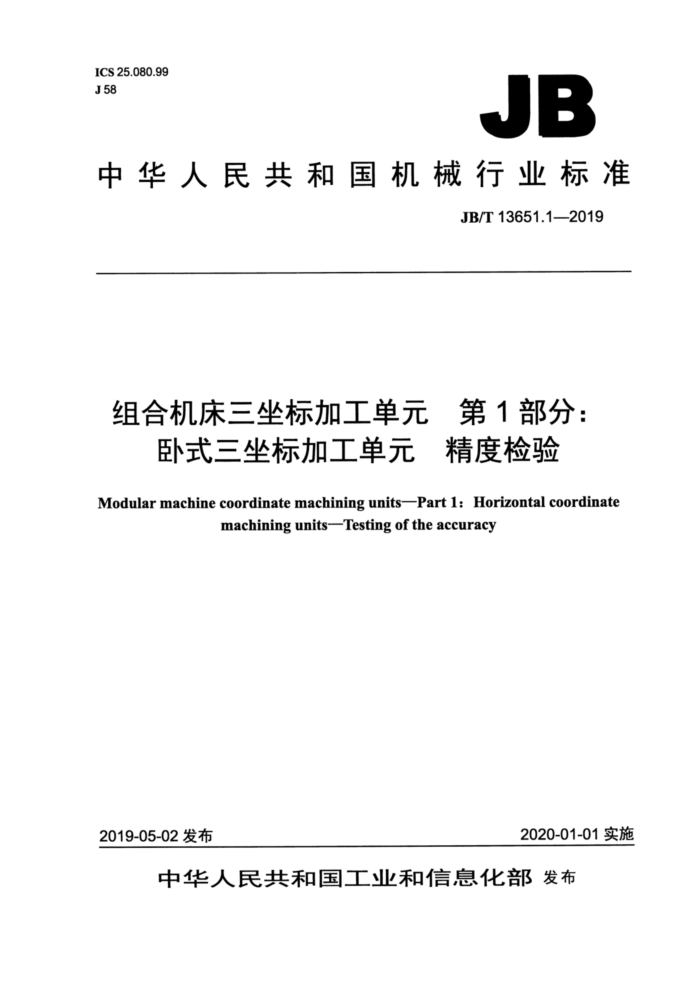

ICS 25.080.99 J58
JB
中华人民共和国机械行业标准
JB/T 13651.1—2019
组合机床三坐标加工单元 第1部分：
卧式三坐标加工单元 精度检验
Modular machine coordinate machining unitsPart 1: Horizontal coordinate
machining units-Testing of the accuracy
2020-01-01实施
2019-05-02 发布
中华人民共和国工业和信息化部发布 JB/T 13651.1——2019
目 次
前言 1 范围 2规范性引用文件一般要求.
II
3
3.1 测量单位 3.2 按照标准. 3.3 检验顺序. 3.4 检验项目... 3.5 检验工具， 3.6 简图 3.7 机床结构. 3.8 标志. 3.9 最小公差. 4几何精度检验.. 4.1 线性运动的直线度. 4.2 线性运动的角度偏差， 4.3 线性运动间的垂直度， 4.4 主轴.. 4.5 工作台或托板. 4.6 线性轴的位置精度，
4
10 13
...18
表 1 结构型式分类 JB/T 13651.1—2019
前言
JB/T13651《组合机床三坐标加工单元》分为两个部分：
-第1部分：卧式三坐标加工单元精度检验；第2部分：立式三坐标加工单元　精度检验。
-
一
本部分为JB/T13651的第1部分。 本部分按照GB/T1.1一一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：大连机床集团有限责任公司、江苏恒力组合机床有限公司、江苏高精机电装备有
限公司、一拖（洛阳）开创装备科技有限公司、江苏高和机电股份有限公司、保定标正机床有限责任公司、南京众得利自动化机械有限公司。
本部分主要起草人：付承云、许兴旺、郑金来、王合增、陈雨峰、陈庆雪、蒋宏宝。 本部分为首次发布。
II JB/T13651.1—2019
组合机床三坐标加工单元　第1部分：
卧式三坐标加工单元精度检验
1范围
JB/T13651的本部分规定了卧式三坐标加工单元几何精度、定位精度和重复定位精度的检验条件、 检验项目、检验方法及其公差。
本部分适用于柔性组合机床及柔性生产线的卧式三坐标加工单元（以下简称机床），该加工单元具
有主轴和三个数控线性轴线（X、Y、Z)，三轴线最大行程至1600mm。
轴线行程大于1600mm的卧式三坐标加工单元也可以参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度 GB/T17421.2一2016机床检验通则第2部分：数控轴线的定位精度和重复定位精度的确定
3一般要求
3.1测量单位
本部分中的所有线性尺寸、偏差和相应的公差的单位为毫米（mm)；角度尺寸的单位为度（°），角度偏差和相应的公差用比值表示，但在某些情况下为了清晰，可用微弧度（μurad）或角秒（”）为单位来表示。表达式的等效关系如下：
0.010/1 000=10×10-=10 μrad~2"
3.2按照标准
使用本部分时应按照GB/T17421.1一1998的规定执行，尤其是机床检验前的安装、主轴和其他运动部件的温升、检验方法和检验工具的推荐精度。 3.3检验顺序
本部分列出的检验项目的顺序，并不表示实际的检验顺序，为了装拆检验工具和检验方便，可按任意次序进行检验。 3.4检验项目
检验机床时，根据结构特点并非必须检验本部分中的所有项目。为了验收目的而要求检验时，可由用户取得制造厂同意选择一些感兴趣的检验项目，但这些项目必须在机床订货时明确提出。
1 JB/T 13651.1—2019
3.5检验工具
本部分规定的检验工具和仪器是仲裁性的，生产中，在保证检验精度的前提下，可以使用具有相同指示量和至少相同精度的其他检验工具和仪器，指示器应有0.001mm或更高的分辨力。
3.6简图
为简明起见，本部分的几何精度检验项目仅附一种结构型式的机床简图。
3.7机床结构
本部分中的机床按照它们的结构和沿线性轴线运动的部件，划分为4种基本结构型式。这些结构型
式分别用数字01至04标明，其结构型式分类见表1。
表1结构型式分类结构型式简图
代号
轴线组成部件
X轴：立柱左右运动 Y轴：主轴箱上下运动 Z轴：滑座前后运动主轴装在主轴箱前端
@
电
01
X轴：滑座左右运动 Y轴：主轴箱上下运动 Z轴：立柱前后运动主轴装在主轴箱前端
@
02
X轴：立柱左右运动 Y轴：滑板上下运动 Z轴：滑枕前后运动主轴装在滑枕前端
C
03
X轴：滑板左右运动 Y轴：横梁上下运动 Z轴：滑枕前后运动主轴装在滑枕前端
04
2 JB/T 13651.1—2019
3.8标志
本部分推荐用一种短代码的标志来表示机床的结构型式，这种标志由下列部分依次组成： a）“卧式三坐标加工单元”； b）本部分标准编号； c）“型式"; d）字母“H"：代表“卧式”； e）表1“代号”栏内标明的数字。 示例：立柱沿X轴左右运动，主轴箱沿Y轴上下运动，滑座沿Z轴前后运动的卧式三坐标加工单元，标志为：
卧式三坐标加工单元 JB/T13651.1型式H01
3.9 最小公差
当实测长度与本部分规定的长度不同时，公差应根据GB/T17421.1一1998中2.3.1.1的规定，按能够测量的长度折算。折算结果小于0.005mm时，仍按0.005mm计。
3 JB/T 13651.1-2019
几何精度检验
4
4.1 线性运动的直线度检验项目
G1
X轴线运动的直线度： a）在XY垂直平面内; b）在ZX水平平面内。
简图
Y
Z
D000a
Q Do0
b)
a)
公差
a)和b)
X轴线行程 ≤400 >400 ~630 >600 ~1 000 >1 000 ~1 600
普通级 0.012 0.016 0.020 0.025
精密级 0.008 0.010 0.012 0.016
局部公差：a）和b）在任意300测量长度上，普通级为0.010，精密级为0.006。 检验工具
平尺和指示器。
检验方法（按照GB/T17421.1—1998中5.2.3.1.2、5.2.3.2.1和5.2.3.3.1的规定）
对所有结构型式的机床，平尺、钢丝或直线度反射器都应置于工作台上，若主轴能锁紧，则指示器、显微镜或干涉仪可装在主轴上，否则检验工具应装在机床的主轴箱上。
测量线应尽可能靠近工作台的中央。
4 JB/T 13651.1—2019
检验项目
G2
Z轴线运动的直线度： a）在YZ垂直平面内; b）在ZX水平平面内。
简图
Q o
0
Q
b)
a)
公差
a)和b)
Z轴线行程 ≤400 >400~630 >630~1 000 >1 000~1 600
普通级 0.012 0.016 0.020 0.025
精密级 0.008 0.010 0.012 0.016
局部公差：a）和b）在任意300测量长度上，普通级为0.010，精密级为0.006。 检验工具
平尺和指示器。
检验方法（按照GB/T17421.1-1998中5.2.3.1.2、5.2.3.2.1和5.2.3.3.1的规定）
对所有结构型式的机床，平尺、钢丝或直线度反射器都应置于工作台上，若主轴能锁紧，则指示器、显微镜或干涉仪可装在主轴上，否则检验工具应装在机床的主轴箱上。
测量线应尽可能靠近工作台的中央。
