JJG956-—2013

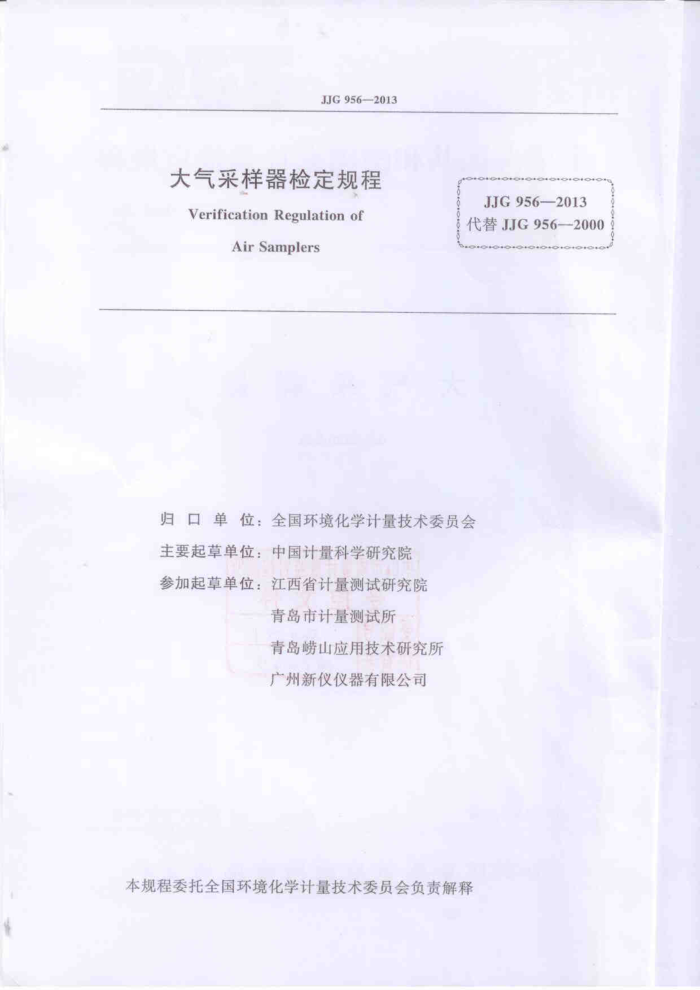

大气采样器检定规程 Verification Regulationof
JJG956-—2013 代替JJG956-2000
AirSamplers
归口单位：全国环境化学计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：江西省计量测试研究院
青岛市计量测试所青岛崂山应用技术研究所广州新仪仪器有限公司
本规程委托全国环境化学计量技术委员会负责解释 JJG9562013
本规程主要起草人：
张文阁（中国计量科学研究院）修宏宇（中国计量科学研究院）
参加起草人：
杨宇哲（江西省计量测试研究院）刘俊杰（中国计量科学研究院）夏春（青岛市计量测试所）梁永（青岛崂山应用技术研究所）季学林（广州新仪仪器有限公司） JJG9562013
目 录
引言 1范围. 2引用文件
(I) (1) (1) (1) (1) (2) (2) (2) (2) (3) (60) (6) (7) (9)
..
3 概述·
计量性能要求 5 通用技术要求 6
4
计量器其控制 6.1 检定条件 6.2 检定项目 6.3 检定方法 6.4 检定结果的处理· 6.5 检定周期附录A 检定原始记录格式附录B 检定证书/检定结果通知书内页格式 JJG9562013
引言
本规程以JF1002《国家计量检定规程编写规则》、JF1001《通用计量术语及定义》为基础性规范进行修订。
本规程代替JG956-2000《大气采样器》。 与JG956一2000的版本相比，除编辑性修改外，本规程主要技术变化如下：
增加了“负载状况下流量示值误差”的检定；增加了“负载状况下流量重复性”的检定；一增加了“负载状况下流量稳定性”的检定” 增加了“温度示值误差”的检定。 JJG956—2013
大气采样器检定规程
1范围
本规程适用于大气采样器的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： GB/T17061一1997-作业场所空气采样仪器的技术规范 HJ/T375—2007_环境空气采样器技术要求及检测方法凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3概述
大气采样器（以下简称仪器）是采集大气中气态或蒸气样品的仪器，其工作原理是用采样泵抽取样品，通过不同的稳流措施及同步计时的方法，达到定量采集。根据仪器的承受负载能力，仪器分为A类（承载0.5kPa）和B类（承载4.5kPa）。
仪器由收集器、流量系统和抽气动力系统三部分构成。收集器分为吸收管、滤料采样夹、固体颗粒采样管、用于采集少量的气态污染物的采气管、注射器、真空瓶等。流量系统通常采用转子流量计测定气体流量，还可装配流量调节装置、定时控制装置及温度控制装置等。抽气动力系统实际上是一个真空抽气系统，通常由电动真空泵、刮板泵、薄膜泵、电磁泵或其他抽气泵等组成，见图1。
定时控制装置、流量调节装置、温度
控制装置等
抽气动力系统
收
流量系统
集器
图1大气采样器结构简图
计量性能要求
4
A类与B类仪器计量性能均应满足表1要求。 JJG956-2013 表1仪器计量性能要求
检定项目流量示值误差流量重复性流量稳定性计时误差控温稳定性温度示值误差
计量性能要求
±5% <2% <5% ±0.2% <2℃ ±2℃
，没有控温功能的仪器，此项免检 5 通用技术要求 5.1常规检查 5.1.1仪器结构完整，连接可靠，各旋钮应能正常调节，仪器外观应无影响仪器正常
工作的损伤 显乐部分清晰完整，仪器说明书应对仪器流量及仪器承载能力进行说明。
5.1.2仪器铭牌清晰标明仪器名称、 型号、 出 厂一年月、编号、制造计量器具许可证标
志及制造广名称。 5.2气密性检查
在仪器运转状态下，将系统人口密封采样流量计的浮子应逐新下降到餐 5.3绝缘电阻检查
电源端子与仪器外壳金属件之间的绝缘电阻应不小于20Mg. 6计量器具控制 6.1 检定条件 6.1.1环境条件 6.1.1.1环境温度（15~35C，温度波动不超过士2℃h 6.1.1.2环境湿度<85%RH。 6.1.1.3 交流电源电压（220土22）V，电源频率（50土1）Hz。 6.1.2 检定过程中所需计量器具及配套设备 6.1.2.1 皂膜流量计：工作范围（06）L/min，准确度等级不低于1.0级。
6.1.2.2 温度计：范围（0～50）℃，最大允许误差不超过士0.3℃。 6.1.2.3 秒表：分度值不大于0.1s。 6.1.2.4 真空压力表：压力测量上限10kPa，准确度等级不低于1.5级。 6.1.2.5 空盒气压计：量程范围（8001060）hPa，最大允许误差士0.2hPa。 6.1.2.6 绝缘电阻表：额定电压500V，准确度等级10级。 6.2检定项目
检定项目见表2。
2 JJG956-2013 表2检定项目一览表
使用中检查
后续检定
首次检定
检定项目常规检查气密性检查绝缘电阻检查流量示值误差流量重复性流量稳定性计时误差控温稳定性控温误差注： 1.“十”为需要检定项目，“二”为不需要检定项目、 2.后续检定包括修理后的检定，若对计量性能有重大影响时，按首次检定进行。 3.对于使用直流电源的仪器不需进行绝缘电阻检查
+ +
+ + + + + + + + +
+ + + + + + + + +
+
X
+
6.3检定方法 6.3.1常规及气密性检查
按5.1进行常规检查，按5.2进行仪器气密性检查。 6.3.2绝缘电阻检查
仪器处于非工作状态，开关置于接通位置，将绝缘电阻表的接线端分别接到仪器电源插头的相线与机壳上，施加500V直流试验电压，稳定5s后，读取绝缘电阻表指示的绝缘电阻值。 6.3.3流量示值误差的检定
对流量可调节的仪器在满量程范围内的80%、60%、30%附近选取3点流量值进行检定；对只有1个流量值的仪器只检定该点流量。有控温功能的仪器将温度设定为实验室环境温度。 6.3.3.1空载状态下流量示值误差的检定
除去仪器收集器及干燥瓶，将被检仪器的入气口与皂膜流量计的出气口相连（见图2所示检定线路框图）。仪器稳定后，分别调节采样流量到相应检定点。测定气体通过皂膜流量计固定体积V的时间t，同时记录实验环境的气压和温度，按公式（1）计算出皂膜流量计的工况流量QR。
V
(1)
QR X60
式中： V皂膜流量计的体积，mL；一一气体通过皂膜流量计固定体积的时间，S JJG9562013
空盒气压表
温度计
秒表
进气
大气采 出气样器
电膜流量计
图2空载状态下检定线路框图
按公式（2）将QR换算为刻度状态下的实际流量Qs为：
Exo
Qs=QRX
(2)
P
2
式中：汐一检定环境大气压，kPa; p—标准状态下的大气压，101.325kPa T——检定环境下的热力学温度，K； T，刻度状态下的热力学温度（273.15十t）K，t为刻度状态温度，C。 每点测3次，取3次的算术平均值Qs，按公式（3）计算检定点示值误差，取3个
计算结果中绝对值最大值作为流量示值误差的检定结果。
Q,-Qs Qs
80=
X100%
(3)
式中：一仪器检定点流量的示值误差，%： Q一仪器检定点的刻度流量示值，L/min： Qs一一仪器检定点换算为刻度状态下的实际流量的平均值。
6.3.3.2负载状态下流量示值误差的检定
除去仪器收集器及干燥瓶。按图3检定线路框图连接真空压力表、针型阀、皂膜流量计、被检仪器等。启动仪器，根据仪器使用要求调节真空压力表读数为0.5kPa（A 类）或4.5kPa（B类）。仪器稳定后，调节采样流量到相应检定点。测定气体通过皂膜流量计固定体积V的时间，同时记录实验环境的气压和温度，用公式（1）计算出仪器的工况流量QR。
用公式（4）将QR换算为刻度状态下的实际流量Qs：
力
Qs=QRX
XT
(4)
Vp.X(p-pr)
-
式中： p——检定环境大气压，kPa; pr—检定时管路中负压，kPa； p——标准状态下的大气压，101.325kPa; T一检定环境下的热力学温度，K； T刻度状态下的热力学温度（273.15十t）K，为刻度状态温度，℃。
