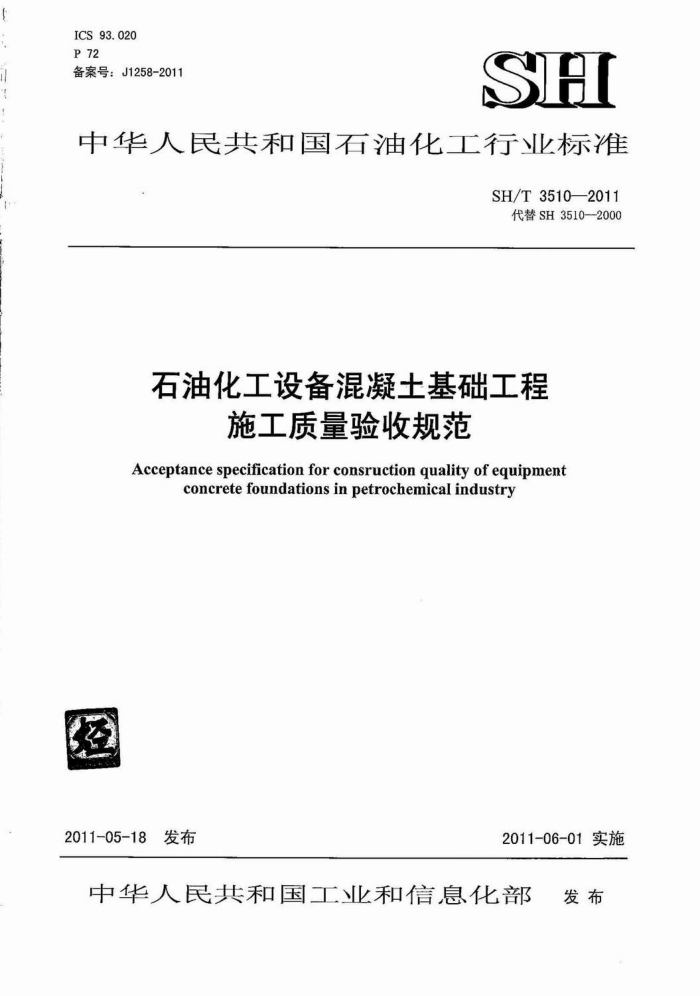

ICS 93.020 P 72 备案号：J1258-2011
SH
中华人民共和国石油化工行业标准
SH/T3510—2011
代替SH3510-—2000
石油化工设备混凝土基础工程
施工质量验收规范
Acceptance specificationfor consruction quality ofequipment
concrete foundations in petrochemical industry
2011-05-18发布
2011-06-01实施
中华人民共和国工业和信息化部 发布 SH/T3510—2011
目 次
.
前言范围·
1
2规范性引用文件 3基本规定· 4基槽挖填· 4.1一般规定 4.2基槽排水与降水 4.3基槽开挖 4.4基槽回填 4.5 基槽挖填工程质量检验· 5模板及支架工程 5.1 一般规定 5.2模板及支架设计 5.3模板及支架安装 5.4模板及支架拆除? 5.5 模板及支架工程的检查与检测验收. 6 钢筋工程· 6.1 一般规定 6.2 钢筋原材料· 6.3 钢筋加工· 6.4钢筋连接 6.5 钢筋安装 6.6 钢筋工程的尺寸、形状允许偏差与检查· 7 混凝土工程· 7.1 一般规定 7.2 混凝土原材料 7.3 混凝土配合比· 7.4 混凝土拌制 7.5 混凝土运输与浇筑 7.6 混凝土养护 7.7 大体积混凝士 7.8 混凝土施工缝与后浇带、膨胀加强带 7.9 混凝土试件 7.10混凝土设备基础的允许偏差 8预埋设施 8.1 预理地脚螺栓 8.2 预理件 8.3 预留孔·
.S
.10
10 10
11 12
16 16 17
18 -18 19
C
20
21 *-22 .24
24 -26
I SH/T3510—2011
8.4钻孔粘锚地脚螺栓与植筋 8.5预埋设施的尺寸允许偏差 9灌浆…· 9.1 一般规定 9.2 普通水泥砂浆与细石混凝土灌浆· 9.3 水泥基灌浆材料灌浆· 9.4 环氧基灌浆料灌浆 10 设备基础验收 10.1 设备基础实体检验 10.2设备基础外观质量检验 10.3设备基础尺寸偏差检验 10.4设备基础验收合格标准 11成品保护与基础交付安装… 11.1成品保护 11.2基础交付安装 12交工技术文件用词说明· 附：条文说明
26 27 29 29 .30 30 32 32 -32 .32 33 ·33 -34 34 .34 35 .·36 37
II SH/T3510—2011
前言
根据国家发展和改革委员会办公厅《2006年行业标准项目计划》（发改办工业（2006）1093号）的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本规范。
本规范共分12章。 本规范的主要技术内容是：基槽挖填、模板及支架、钢筋、混凝土、预埋设施、灌浆、成品保护、
交工技术文件的检查与验收及有关记录。
本规范是在SH3510—2000《石油化工设备混凝土基础工程施工及验收规范》的基础上修订而成，修订的主要内容是：
更改了标准名称；增加了“基槽挖填工程、预埋设施、灌浆、混凝土设备基础缺陷处理、成品保护与基础交付安装、交工技术文件”等验收内容；删除了有关“施工工艺、预应力”的内容；根据内容的增删，调整了标准的构成和格式编排。
本规范由中国石油化工集团公司负责管理，由中国石油化工集团公司施工技术广州站负责日常管理，由中国石化集团第十建设公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送日常管理单位和主编单位。
本规范日常管理单位：中国石油化工集团公司施工技术广州站
通讯地址：广州市荔湾区中山七路81号邮政编码：510180 电 话：020-28348176 传真：020-28348169
本规范主编单位：中国石化集团第十建设公司
通讯地址：山东省淄博市临淄区建设路29号邮政编码：255438
本规范主要起草人员：侯仁波董存良李玉花本规范主要审查人员：汪庆华葛春玉南亚林赖金东关慰清王水平王永红王延建
本规范于1988年首次发布，于2000年第1次修订，本次为第2次修订。
III SH/T3510—2011
石油化工设备混凝土基础工程施工质量验收规范
1范围
本规范规定了石油化工设备混凝土基础（以下简称设备基础）工程基槽挖填、模板及支架、钢筋与混凝土、预埋设施和灌浆的施工质量标准与检验试验的要求。
本规范适用于石油化工建设工程新建、扩建和改建项目设备、构架、管架现浇混凝土结构基础工程的施工质量验收，不适用于预应力混凝土结构基础施工的质量验收。 2规范性引用文件
下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本规范。
GB175通用硅酸盐水泥 GB1499.1钢筋混凝土用钢第1部分：热轧光圆钢筋 GB 1499.2 钢筋混凝土用钢 第2部分：热轧带肋钢筋 GB8076 混凝土外加剂 GB 13014 钢筋混凝土用预热处理钢筋 GB50026 工程测量规范 GB50119 混凝土外加剂应用技术规范 GB50164 混凝土质量控制标准 GB 50202 建筑地基基础工程施工质量验收规范 GB50204 混凝土结构工程施工质量验收规范 GB50300 建筑工程施工质量验收统一标准 GB50448 水泥基灌浆材料应用技术规范 GB 50496 大体积混凝土施工规范 GBJ107 混凝土强度检验评定标准 GBJ 112 膨胀土地区建筑技术规范 GBJ146 粉煤灰混凝土应用技术规范 GB/T1596 用于水泥和混凝土中的粉煤灰 GB/T14902 预拌混凝土 GB/T18046 用于水泥与混凝土中的粒化高炉矿渣粉 GB/T50081 普通混凝土力学性能试验方法标准 JC901 水泥混凝土养护剂 JGJ18 钢筋焊接及验收规程 JGJ52 普通混凝土用砂、石质量及检验方法标准 JGJ55 普通混凝土配合比设计规程 JGJ63 混凝土用水标准 JGJ 79 建筑地基处理技术规范 JGJ104 建筑工程冬季施工规程 JGJ107 钢筋机械连接通用技术规程 SH/T3510—2011
JGJ114 钢筋焊接网混凝土结构技术规程 JGJ120 建筑基坑支护技术规程 JGJ145 混凝土结构后锚固技术规程 JGJ167 湿陷性黄土地区建筑基杭二程安全技术规程 JGJ/T8 建筑变形测量规范 JGJ/T10 混凝土泵送 技术规程 JGJ/T178 补偿收缩混 应用技术规程 SH/T3503 石酒化 建设大程项目交工技术文件规定
CHINA
工钢储罐地基与基础施工及验收规范工设备混凝土基础工程施工技术规程
SH/T3528 SH/T3608
3基本规定 3.1设备基石 出方 单位应具备相应专业资质，特殊工种应持有相应操作上岗证。检测及试验单位应具
行政主管部门颁发的资质证书和计量行政主管部门颁发的计量合格证书查相关资料。
有省级及以
检验方 3.2施工 场应 建全的质量管理体系、施工质量控制制度和质量检验制度。
TROCHEM
检验 3.3 石油
查相关资料。 各基础施工前
交底和图纸会审，
应完成设
H
4
检验 3.4 设 基础的 单位工程、分部工程、分项工程和检验批的划分与验收除应符合GB50300
查相关记录。
R
各
尚应符合 定
a) 单宿 工程的划分应与建设工程 b) 内云 公 设备构架应分为基 c) 础的装 饰装修宜并入基础或上部结材 构分 部内检验方 查验收记录
部结构两个分
格
3.5 设 专础方 前应按JGJ 79的规定对 十地基处理工程进行验收，施工过程中基础与设
交
设备基础灌浆验收应在 生设备安装验收后进行查验收记录
一
接应进行
V
检验
3.6本规范除注明检验数量外 均应全数检查， 允许偏差项目检测的最大偏差值不应大 本规范允许偏差的1.5
N
检验方法： 检香相关资料。 3.7用于工禾 本的进场材料应根据产品抽样检验方案进行验
收
检验方法： 3.8被后序作业覆盖的隐蔽工程未经验收，不得进行后序作业
验收记录。
检验方法： 检查相关资料 3.9设备基础施工质量除的要求，并根据石油化 设备 基础工程的特点有所补充和提高。 4基槽挖填 4.1一般规定
事符令设计文件要求和本规范的规定外，还应符全B0920和 GB50204 TH
SE
列资料：
4.1.1基槽开挖前，施工现场应
a) 施工区域内建筑场地岩土工程勘察资料； b) 经会审的设计文件与经批准的施工技术文件 c) 施工区域临近建（构）筑物及地下埋设物资料：
2 SH/T3510—2011
d) 施工区域地基处理验收资料： e) 基槽开挖轴线定位及复测确认资料：
经建设单位批准的动士许可证。
f
检验方法：检查相关资料 4.1.2基槽定位测量的验收应符合 GB50026的规定，基础施工变形测 制量应符合JGJ/T8的规定。建设/监理单位应对施 单位的测量成果进行独立的复测确认。
1
检验方法： 级 并 查相关资料。 4.1.3膨胀土 显陷性黄土等特殊性土基槽的挖填，应符合GBJ112 JCJ79 NGJ167等标准的规定。
检验方法： 察检查基槽挖填工程应确保支护结构和周围设施、环境的安全。
4.1.4
检验方法：观察检查 4.1.5 基槽控填应根据基槽类型、周围环境和设计要求进行监控，监控值当设计文作无规定时，应按表1的规定执行
C 序号 基槽 类别 围护结构墙顶位移监控值
表1 基槽变形的监控值
单位：mm
地面最人洗降监控值
护结构最大位移监控值
手
OCHEMIO
槽
3 6 8
5 8 10
市 基槽°
基槽6 下列情况之一者为 一级基槽重要工程或围护结构作主体结构的一部分；开挖深度大于10m：与邻近建筑物、重要设施的距离在开挖深度以内的基槽：基槽开挖范围内有历史文物、近代优秀建筑、重要管线等需严加保护的基槽。 级基槽为开挖深度 小于7m，且周围环境无特别要求的基槽除一级 三级外的基槽为二级基槽检验方法！ 检查监控记录。
HOO
4.1.6 冬季挖填基槽应符合JGJ104 的规定， 雨期挖填基槽应有防雨、防洪、排水措施
检验方 观察检查 4.2基槽排水与降水 4.2.1基槽内明排水应设置排水沟及集水井
检验方法：观察检查 4.2.2开挖低于地下水位的基槽时，降水系统应经试运转，降水运转过程中应随时监测井孔中的水位。
检验方法： 观察 香 4.2.3排水与降水施工质量及检验应符合表2的规定。
降水与排水施工质量检验标准
表2
允许值或允许偏差单位
福
序号 1 2
检查项目排水沟坡度
检验方法
数值 0.1~0.2 目测：槽内不积水，沟内排水畅通
井管（点）垂直度
%
插管时目测
1
3 SH/T3510—2011
表2（续） 降水与排水施工质量检验标准
允许值或允许偏差
序号 3 4 5 6
检查项目
检验方法用钢尺量水准仪
数值 ≤150 ≤200 <5 >60 >93 80~100
单位 % mm mm kPa kPa mm mm 120~150
井管（点）间距（与设计相比）井管（点）插入深度（与设计相比）过滤砂砾料填灌（与计算值相比）
检查回填料用量
轻型井点喷射井点轻型井点喷射井点
真空度表真空度表用钢尺量用钢尺量
井点真空度
电渗井点阴阳极距离
7
4.3 基槽开挖
主控项目
4.3.1基槽开挖的顺序、方法应与设计工况相一致，并遵循“开槽支撑，先撑后挖，分层开挖，不得超挖”的原则。，
检验方法：观察检查。 4.3.2基槽开挖完成后应进行验槽，验槽合格后方可进行后工序施工。
检验方法：检查验槽记录。
一般项目
4.3.3基槽开挖前应对定位放线、降排水及支护系统检查验收，合理安排运输道路和弃土场。
检验方法：观察并检查验收记录。 4.3.4基槽开挖至设计标高后应对基底进行保护。
检验方法：观察检查。 4.3.5基槽开挖的边坡值应根据开挖深度和实际土质确定。
在土质均匀且地下水位低于基槽底面、天然湿度的区域开挖不加支撑的直立壁基槽时，挖方深度不应超过下列规定：
a
密实、中密的砂土和碎石类土（充填物为砂土）硬塑、可塑的黏性土及亚黏土硬塑、可塑的黏土和碎石类土（充填物为粘性土） 1.5m; 一坚硬的黏士
1.0m; 1.25m;
2m.
b）挖方深度在5m以内、土质均匀且无地下水时，不加支撑边坡的最陡坡度，应符合表3的规定： c) 当挖方边坡不能符合本条a）与.b）的要求、需对边坡进行支护时，支护措施应符合JGJ120
的规定。 检验方法：观察检查。
表3深度在5m以内不加支撑基槽的边坡允许最陡坡度
边坡坡度（高：宽）
序号 1 中密的砂土 2 中密的碎石类土（充填砂土） 4
土的类别
坡顶无荷载 1:1.00 1:0.75
坡顶有静载 1:1.25 1:1.00
坡顶有动载 1:1.5 1:1.25
