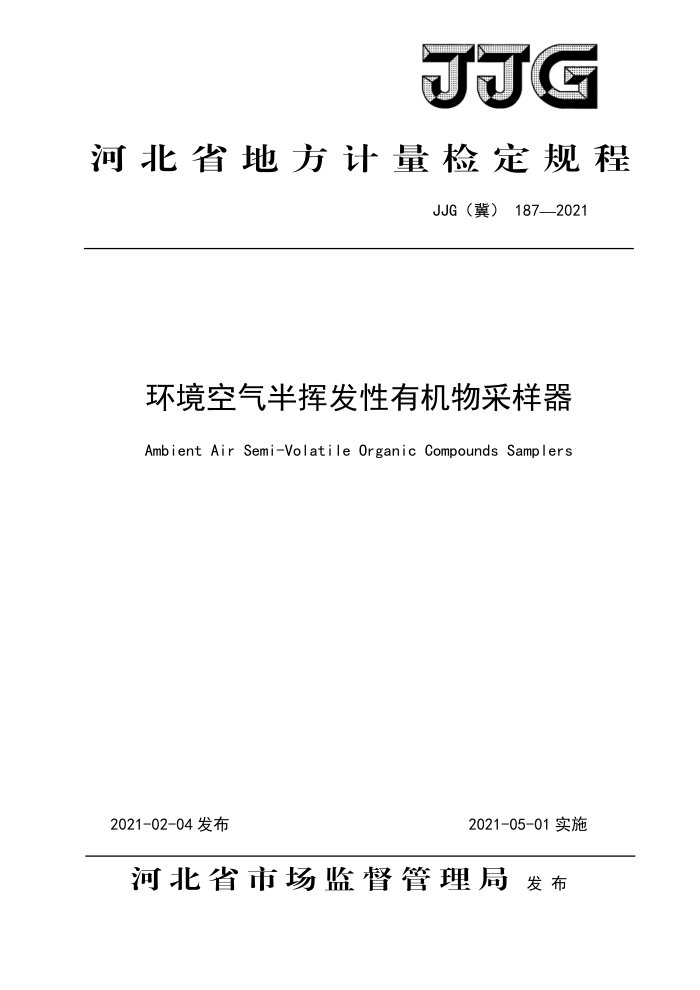

JJG
河北省地方计量检定规程
JJG（冀）187—2021
环境空气半挥发性有机物采样器
Ambient Air Semi-Volatile Organic Compounds Samplers
2021-05-01实施
2021-02-04发布
河北省市场监督管理局 厂发布 JJG（冀）187—2021
环境空气半挥发性有机物采样器
检定规程
JJG（冀）187—2021
Verification Regulation for
Ambient Air Semi-Volatile Organic Compounds Samplers
归口单位：河北省市场监督管理局
起草单位：河北省计量监督检测研究院
白洋淀流域生态环境监测中心青岛众瑞智能仪器有限公司青岛恒远科技发展有限公司
本规程委托河北省计量监督检测研究院负责解释 JJG(冀)187-2021
本规程起草人：
方静（河北省计量监督检测研究院）
秦长霄（白洋淀流域生态环境监测中心）郝勇敢 （河北省计量监督检测研究院）杨英昆（河北省计量监督检测研究院）郭亮（青岛众瑞智能仪器有限公司）朱高英（青岛恒远科技发展有限公司） JJG（冀)187-2021
目录
引 言 1 范围 2 术语
概述
3 4 计量性能要求 5 通用技术要求 5.1 常规检查 5.2 绝缘电阻 6 计 量器具控制 6.1 检定条件 6.2 检定项目 6.3 检定方法 6.4 检定结果处理， 6.5 检定周期附 录 A
2
2
.3
.8
.8
附录B.
.11 JJG（冀）187—2021
引言
本规程依据JJF1002-2010《国家计量检定规程编写规则》、JJF1059.1-2012《测量不确定度评定与表示》、JJF1001-2011《通用计量术语及定义》等规范编写。
本规程参考了JJG943-2011《总悬浮颗粒物采样器》、HJ646-2013《环境空气和废气气相和颗粒物中多环芳烃的测定气相色谱-质谱法》、HJ647-2013《环境空气和废气气相和颗粒物中多环芳烃的测定高效液相色谱法》、HJ691-2014《环境空气半挥发性有机物采样技术导则》、HJ77.2-2008《环境空气和废气二嗯英类的测定同位素稀释高分辨气相色谱-高分辨质谱法》和HJ682-2019《建设用地土壤污染风险管控和修复术语》等规程、 标准中内容。
本规程为首次发布。
I JJG（冀）187-2021
环境空气半挥发性有机物采样器检定规程
1范围
本规程适用于采样流量在60L/min~1000L/min范围内的环境空气半挥发性有机物采
样器（以下简称采样器）的首次检定、后续检定和使用中检查。
2术语
2.1半挥发性有机物semi-volatileorganiccompounds（SVOCs）
半挥发性有机物是指沸点在（260400）℃之间，在标准温度和压力（20℃和1个大气压）下饱和蒸气压介于（1.33×10-61.33×102）Pa之间的有机化合物。主要包括二嗯英类、多环芳烃、有机农药类、氯代苯类、多氯联苯类、吡啶类、喹啉类、硝基苯类、 邻苯二甲酸酯类、亚硝基胺类、苯胺类、苯酚类、多氯萘类和多溴联苯类等化合物。
3概述
采样器主要适用于采集环境空气中以气态、气溶胶状态或者以两种形式同时存在的物
质，或者是在环境中浓度很低、需要大体积浓缩的半挥发性有机物的采样，如多环芳烃、 有机氯农药、多氯联苯、二嗯英等半挥发性有机物样品。根据采样流量不同，可以分为中流量采样器、大流量采样器和超大流量采样器，其工作点流量分别为100L/min、225L/min 和800L/min。
其工作原理是，用采样泵将一定体积的空气样品依次通过滤膜和吸附材料（吸附剂或吸收液）后，有机物被捕集在滤膜和吸附材料中，达到定量收集的目的。对于部分沸点较高的主要以颗粒物状态存在的SVOCs，可以只使用滤膜进行采样。采样器主要采样头、滤料采样夹、抽气动力装置、流量传感器、温度传感器以及时间控制器等部分组成。
4计量性能要求
采样器的计量性能要求见表1。 JJG（冀）1872021
表1采样器计量性能要求
检定项目环境温度示值误差大气压示值误差瞬时流量示值误差累积体积示值误差
计量性能要求
±1.0°℃ ±500 Pa ±5% ±5% ≤2%
流量重复性流量稳定性计时误差负载能力
在6h内的采样流量变化≤5%
±0.1%
采样口负载阻力增加到（8~13）kPa，采样流量变化应不超过±5%
通用技术要求
5
5.1常规检查 5.1.1 仪器外观应无影响仪器正常工作的损伤，主机外壳周围均匀对称分布，滤膜托网平整。 5.1.2 仪器结构完整，连接可靠，各按钮应能正常使用 5.1.3 显示部分清晰完整。仪器说明书应对仪器流量及仪器承载能力进行说明。 5.1.4 仪器铭牌清晰标明仪器名称、型号、出厂日期及制造厂名称。 5.2绝缘电阻
仪器的绝缘电阻不小于20MQ。
6计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检查。 6.1检定条件 6.1.1环境条件 6.1.1.1 环境温度： （10～35）°C; 6.1.1.2 相对湿度： ≤85%; 2
