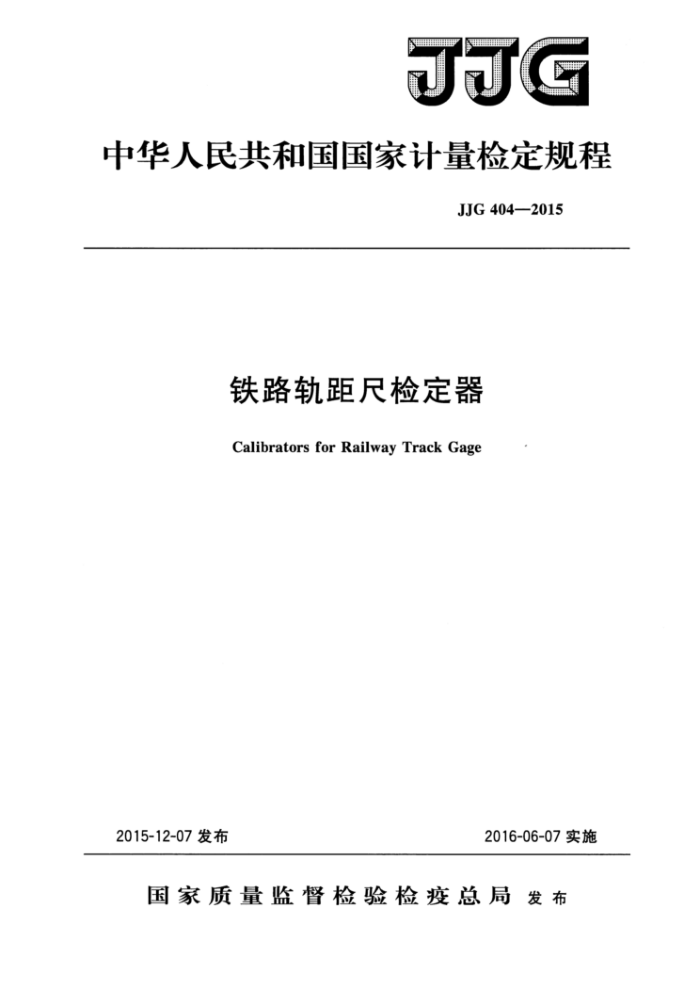

JJG
中华人民共和国国家计量检定规程
JJG404--2015
铁路轨距尺检定器
Calibrators for Railway Track Gage
2015-12-07发布
2016-06-07实施
国家质量监督检验检疫总局发布 JJG404--2015
铁路轨距尺检定器检定规程
JJG 404--2015 代誉JJG404--2008
Verification Regulation of
Calibrators for Railway Track Gage
妇口单位：全国铁路专用计量器具计量技术委员会
铁路专用长度分技术委员会
主要起章单位，中国铁道科学研究院标准计量研究所
成都四方瑞邦测控科技有限责任公司北京铁路局计量管理所石家庄铁路运输学校工厂
参加超草单位沈阳铁路苏家屯车额段
哈尔滨安通测控技术开发有限公司
本规程委托全国铁略专用计量器具计量技术委员会铁路专用长度分技
术委员会负责解释 JUG4042015
本规靓主夏起草人：
王育春（中国铁道科学研究院标准计量研究所）文旭（成都四方塔邦测控科技有限责任公司）刘惠芝（北京铁路局计量管理所）范振亮（石家庄铁路运输学校工厂）
参加起草人：
周梦林（中国铁道科学研究院标准计最研究所）李光（沈阳铁路局苏家屯车辆段）郑小飞（哈尔滨安通测控技术开发有限公司） JIC404-2018
目录
#育电小小李电小电心心 1团
(1) (1) (1) (2) <2) (2) (3) (2) <2) <2) (3) (3) (a) (3) () <8) (3) (3) (3) (4) (4) 《4) (5) <6) (9) (0) (10) (12) (14) (16)
新速 3计量性馨要求 3.1工作面的表面粗械度。 3.2效留定划量快顶面的高座差 3.3精动，画定测量快项面的零位共面性 3.4括动、固定测量块测量面对两真面公共平面的装度 3.5活动、固定副量快调量板定位面间平行度！ 3.6 量快的测运面与测量板舰量面间的距高及其平行度 BT 活效测量快的向变动量 3.囍 商活费端刻量马口对所在精测量故顶面的平行度 3.9 工作最杆长库尺寸做差 3.10 轨随示值最大允许读差 3.11 超商复理值和示值最大允许提整 3.12 领角壁换 4覆用技术寒求盛1外 42各部分相互作用% 4.3读费装置. 5计直器具控制 5.1检定系件 5.2检定项目， 5.室检定方法 5.4检危糖果的处理0 5.5检定同期0 附录专用水平尺的技术求及检定方法附录B 专用销直尺的技术要求及检定方决景C 轨随尺检定馨橙定记量表厨录D检定证书和检定结单遇知书内页格式
w
88:
E
e
烟
18
-
060
I JJG 404--2015
引言
本规程根播JTG219-2015《标准轨距快路轨距尺》对JJG404-2008进行修订。 与JJG404一2008相比：除锁馨性修改外主要技术变化如下
增加了引言！增加了按正孩原遗复德超高值的检定餐：一增加了装距尺倾斜定位的专用整块要求及相应检定方法一取精了“两端超商测量刃口之间的距高的要求，一取清了“趣高狐最尺对测量快顶面的需直度势的婴求将活动、固定测量快测量面的平行度”修改为“活动、国定测量块测量板定
位面的平行库
一格“趣离示值读热修改为“超高复现值和示值慢大允许诞”，一别除了原炭程的“划量不确定度评定”。
本燃猴的历次版水发布情祝：
JJG4042008g -JJG404-2003# -JJG404—1988.
E JJG404—2015
铁路轨距尺检定器检定规程
1范围
本规程适用于标准轨距铁路轨距尺检定器的首次检定、后续检定和使用中检查。也可供其他轨距尺检定器量值溯源时参考。 2概述
铁路轨距尺检定器（以下简称检定器）是用于检定标准轨距铁路轨距尺的轨距、查照间隔、护背距离、超高等的铁路专用计量器具，按其准确度分I级和Ⅱ级两个等级。 I级检定器用于检定0级、1级、2级轨距尺，Ⅱ级检定器只用于检定2级轨距尺。按正弦原理复现超高的检定器，结构示意图见图1；按正切原理复现超高的检定器，结构示意图见图2。
1
7
6
P
15
12.13
14
16
18
丽
回面
图1铁路轨距尺检定器结构示意图（形式一）
1—倾角垫块（1)；2活动定位块；3—超高块规；4--调整螺丝；5-升降装置；6—活动梁； 7—固定梁；8-倾角垫块（2)；9-轨距读数装置；10—轨距手轮；11-固定测量块；12—测量板 (1)，13--测量板螺钉；14—量杆支架；15—水准泡；16—量杆；17-测量板（2)，18—活动测量块 JJG404—2015
2
要
14
1 435 1391 1 348
卡
用
15
图2铁路轨距尺检定器结构示意图（形式二）
1一活动超高刃口；2一超高测量尺；3一倾角垫块（1）；4一固定测量块；5一量杆支架；6一纵
向水准泡；7一横向水准泡；8一测量板螺钉；9一测量板；10一固定超高刃口；11一倾角垫块（2）； 12一活动测量块；13一轨距读数装置；14一调整螺丝；15一量杆
3计量性能要求
3.1工作面的表面粗糙度
超高块规工作面表面粗糙度Ra值应不大于0.4um；两测量块和测量板的测量面表面粗糙度Ra值应不大于0.8um，倾角垫块工作面表面粗糙度Ra值应不大于 1.6μm；其余工作面表面粗糙度Ra值应不大于3.2μm。 3.2活动、固定测量块顶面的高度差
在检定器超高处于零位时，I级检定器活动、固定测量块顶面的高度差应不大于
0.06mm；Ⅱ级检定器活动、固定测量块项面的高度差应不大于0.15mm。 3.3活动、固定测量块顶面的零位共面性
在检定器超高处于零位时，活动、固定测量块两顶面应共面。工级检定器允许误差
为0.04mm；Ⅱ级检定器允许误差为0.06mm。 3.4活动、固定测量块测量面对两顶面公共平面的垂直度
活动、固定测量块测量面对两顶面公共平面的垂直度应不大于0.05mm。 3.5活动、固定测量块测量板定位面间平行度
活动、固定测量块测量板定位面间平行度应不大于0.05mm。 3.6测量块的测量面与测量板测量面间的距离及其平行度 3.6.1活动测量块的测量面与该端测量板测量面间的距离应不超过（43士0.03）mm 或（44±0.03）mm。 3.6.2固定测量块的测量面与该端测量板测量面间的距离应不超过（44士0.03）mm 或（43±0.03）mm。 3.6.3活动、固定测量块的测量面与该端测量板测量面间的平行度应不大于 2 JJG404--2015
0.02m 3.7活动测量块的横向变动量 3.7.1活动测量块的纵向摆动导致的横向变动量应不大于0.01mm。 3.7.2活动测量块的横向率动量应不大于0.01mm。 3.8超高活动端测量刃口对所在端测量块顶面的平行度
超高活动端测量刃口对所在端测量块顶面的平行度公差：工级检定器应不大于 0.02mm，I级检定器应不大于0.05mm。此项仅适用于形式二检定器。 3.9工作量杆长度尺寸差
给出修约至0.01m效的测量结果。 3.10轨距示值最大允许误差
款距零位示值的录大允许误差为士0.04mm：（14101470）mm范围内其他示值
的最大允许误差为士0.06mm
注：轨宽零位是指1435mm。 3.11超高复现值和示值最大允许误差
无超高读数装置的检定器，超高各复现点按实际复现值使用。其块规单块及组合后工作面间的平行度，I级检定器应不大于0.006mm，Ⅱ级检定器应不大于0.02mm，组合数应不超过3块。
有超高读数装量的检定器，I级检定器的超高示值最大允许误差为士0.06mm 1级检定器的超高示值录大允许误差为士0.20mm
在超高活动端顶部施加25N蒙前、后：I级检定器超高工作面边缘（戒刃口）高度变动量应不大于0.02mm：Ⅱ级检定器超高工作面边缘（成刃口）高度变动量应不大于0.05mm 3.12倾角垫块
倾角垫块工作面的宽度应不小于50mm，其倾角应不超过（2士0.1），两垫块的倾角差应不大于0.1
4通用技术要求 4.1外观
检定器各零部件无锈蚀、碰伤及表面涂镀层脱落等缺陷，水准泡保护玻璃完整、透明洁净，无划痕。活动、固定测量块测量面无划痕、压衰等，检定器的量杆不得有明显可见的弯曲变形。
采用数字显示的检定器，显示的数字、小数点和符号应清晰完整。显示范圈应覆盖创量范围。
后续检定和使用中检查时检定馨允许有不影响使用质量的外观缺陷。 检定器上应安装有产品名称、型号、出厂日期、制造厂名（代号或商标）、出厂编
号和准确度等级等信息的标牌。 4.2各部分相互作用
测量板及真赚红不应高手活动、固定测量块的顶面，客动部位放移对或转动单
