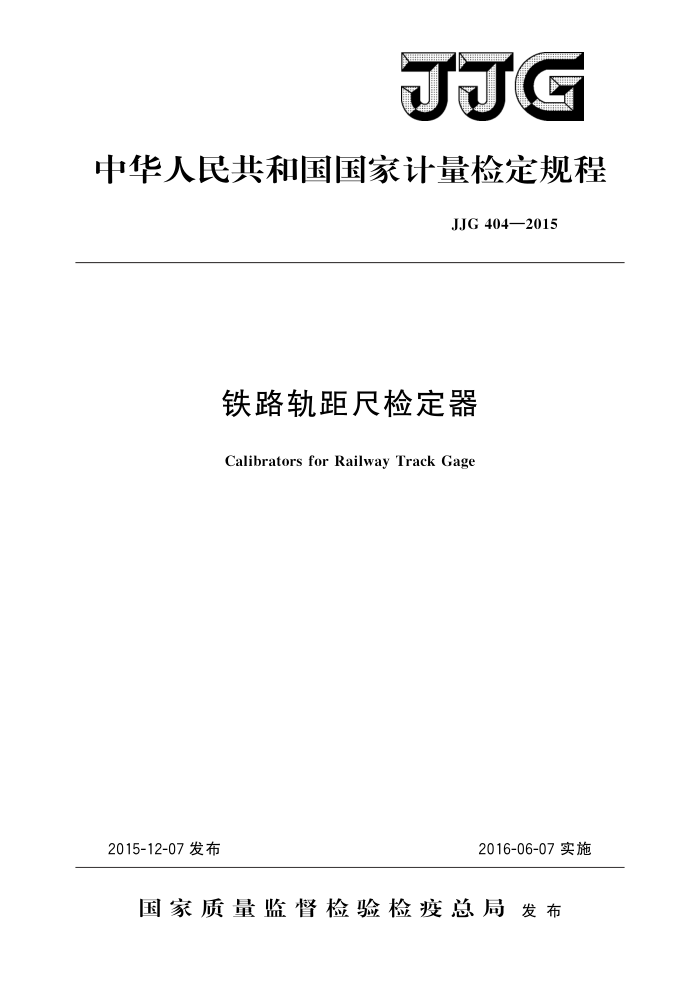

JJG
中华人民共和国国家计量检定规程
JJG404—2015
铁路轨距尺检定器
Calibrators for Railway Track Gage
2016-06-07实施
2015-12-07发布
国家质量监督检验检疫总局发布 JJG 404—2015
铁路轨距尺检定器检定规程
JJG 404—2015 代替JJG404—2008
Verification Regulation of
Calibrators for Railway Track Gage
归口单位：全国铁路专用计量器具计量技术委员会
铁路专用长度分技术委员会
主要起草单位：中国铁道科学研究院标准计量研究所
成都四方瑞邦测控科技有限责任公司北京铁路局计量管理所石家庄铁路运输学校工厂
参加起草单位：沈阳铁路局苏家屯车辆段
哈尔滨安通测控技术开发有限公司
本规程委托全国铁路专用计量器具计量技术委员会铁路专用长度分技
术委员会负责解释 JJG 404—2015
本规程主要起草人：
王彦春（中国铁道科学研究院标准计量研究所）文旭（成都四方瑞邦测控科技有限责任公司）刘惠芝（北京铁路局计量管理所）范振亮（石家庄铁路运输学校工厂）
参加起草人：
周梦林（中国铁道科学研究院标准计量研究所）
李光（沈阳铁路局苏家屯车辆段）
郑小飞（哈尔滨安通测控技术开发有限公司） JJG404—2015
目 录
引言 1
(Ⅱ) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (5) (6) (9) (9) (10) (12) (14) (16)
范围· 2 概述· 3 计量性能要求· 3.1工作面的表面粗糙度.. 3.2活动、固定测量块顶面的高度差： 3.3 活动、固定测量块顶面的零位共面性 3. 4 活动、固定测量块测量面对两顶面公共平面的垂直度 3.5 活动、固定测量块测量板定位面间平行度· 3.6 测量块的测量面与测量板测量面间的距离及其平行度.. 3.7 活动测量块的横向变动量··… 3.8 超高活动端测量刃口对所在端测量块顶面的平行度 3. 9 工作量杆长度尺寸偏差： 3.10 轨距示值最大允许误差 3.11 超高复现值和示值最大允许误差 3.12 倾角垫块
通用技术要求. 4. 1 外观.. 4.2 各部分相互作用.. 4.3读数装置 5计量器具控制 5.1 检定条件· 5. 2 检定项目· 5.3 检定方法 5. 4 检定结果的处理·· 5.5 检定周期. 附录A专用水平尺的技术要求及检定方法附录B 专用钢直尺的技术要求及检定方法附录 C 轨距尺检定器检定记录表附录 D 检定证书和检定结果通知书内页格式
4
.
I JJG404—2015
引言
本规程根据JJG219一2015《标准轨距铁路轨距尺》对JJG404一2008进行修订。 与JJG404一2008相比，除编辑性修改外主要技术变化如下：
增加了引言；一增加了按正弦原理复现超高值的检定器；增加了轨距尺倾斜定位的专用垫块要求及相应检定方法；取消了“两端超高测量刃口之间的距离”的要求；一取消了“超高测量尺对测量块顶面的垂直度”的要求；
将“活动、固定测量块测量面的平行度”修改为“活动、固定测量块测量板定
位面的平行度”；
将“超高示值误差”修改为“超高复现值和示值最大允许误差”；删除了原规程的“测量不确定度评定”。
-
本规程的历次版本发布情况：
JJG404—2008; -JJG404—2003;
一
-JJG 404—1986。
-
II JJG 404—2015
铁路轨距尺检定器检定规程
1 范围
本规程适用于标准轨距铁路轨距尺检定器的首次检定、后续检定和使用中检查。也可供其他轨距尺检定器量值溯源时参考
2概述
铁路轨距尺检定器（以下简称检定器）是用于检定标准轨距铁路轨距尺的轨距、查照间隔、护背距离、超高等的铁路专用计量器具，按其准确度分I级和Ⅱ级两个等级 I级检定器用于检定0级、1级、2级轨距尺，Ⅱ级检定器只用于检定2级轨距尺。按正弦原理复现超高的检定器，结构示意图见图1；按正切原理复现超高的检定器，结构示意图见图2。
6
10
5
n
业
14
15
16
17 18
12 13
回图
图1铁路轨距尺检定器结构示意图（形式一）
1一倾角垫块（1）；2一活动定位块；3一超高块规；4一调整螺丝；5一升降装置；6一活动梁； 7一固定梁；8—倾角垫块（2）；9—轨距读数装置；10一轨距手轮；11固定测量块；12—测量板（1）；13一测量板螺钉；14一量杆支架；15一水准泡；16一量杆；17一测量板（2）；18一活动测量块 JJG404—2015
2
E
14
1 435 1 391 1348
中
8
品
市
十
15
图2铁路轨距尺检定器结构示意图（形式二）
1一活动超高刃口；2一超高测量尺；3一倾角垫块（1）；4一固定测量块；5一量杆支架；6一纵向水准泡；7一横向水准泡；8一测量板螺钉；9一测量板；10一固定超高刃口；11一倾角垫块（2）； 12一活动测量块；13一轨距读数装置；14一调整螺丝；15一量杆
3计量性能要求
3.1工作面的表面粗糙度
超高块规工作面表面粗糙度Ra值应不大于0.4um；两测量块和测量板的测量面表面粗糙度Ra值应不大于0.8um，倾角垫块工作面表面粗糙度Ra值应不大于 1.6μm；其余工作面表面粗糙度Ra值应不大于3.2um。 3.2活动、固定测量块顶面的高度差
在检定器超高处于零位时，I级检定器活动、固定测量块顶面的高度差应不大于
0.06mm；Ⅱ级检定器活动、固定测量块顶面的高度差应不大于0.15mm。 3.3活动、固定测量块顶面的零位共面性
在检定器超高处于零位时，活动、固定测量块两顶面应共面。工级检定器允许误差为0.04mm；Ⅱ级检定器允许误差为0.06mm。 3.4活动、固定测量块测量面对两顶面公共平面的垂直度
活动、固定测量块测量面对两顶面公共平面的垂直度应不大于0.05mm。 3.5活动、固定测量块测量板定位面间平行度
活动、固定测量块测量板定位面间平行度应不大于0.05mm。 3.6测量块的测量面与测量板测量面间的距离及其平行度 3.6.1活动测量块的测量面与该端测量板测量面间的距离应不超过（43土0.03）mm 或（44±0.03）mm。 3.6.2固定测量块的测量面与该端测量板测量面间的距离应不超过（44士0.03）mm 或（43±0.03）mm。 3.6.3活动、固定测量块的测量面与该端测量板测量面间的平行度应不大于 2 JJG404—2015
0.02mm. 3.7活动测量块的横向变动量 3.7.1活动测量块的纵向摆动导致的横向变动量应不大于0.01mm。 3.7.2活动测量块的横向窜动量应不大于0.01mm。 3.8超高活动端测量刃口对所在端测量块顶面的平行度
超高活动端测量刃口对所在端测量块顶面的平行度公差，I级检定器应不大于
0.02mm，IⅡ级检定器应不大于0.05mm。此项仅适用于形式二检定器。 3.9工作量杆长度尺寸偏差
给出修约至0.01mm的测量结果。 3.10轨距示值最大允许误差
轨距零位示值的最大允许误差为士0.04mm，（1410～1470）mm范围内其他示值的最大允许误差为士0.06mm。
注：轨距零位是指1435mm。 3.11超高复现值和示值最大充许误差
无超高读数装置的检定器，超高各复现点按实际复现值使用。其块规单块及组合后
工作面间的平行度，I级检定器应不大于0.006mm，Ⅱ级检定器应不大于0.02mm，组合数应不超过3块
有超高读数装置的检定器，I级检定器的超高示值最大允许误差为土0.06mm； Ⅱ级检定器的超高示值最大允许误差为士0.20mm。
在超高活动端顶部施加25N载荷前、后，I级检定器超高工作面边缘（或刃口）高度变动量应不大于0.02mm，Ⅱ级检定器超高工作面边缘（或刃口）高度变动量应不大于0.05mm。 3.12倾角垫块
倾角垫块工作面的宽度应不小于50mm，其倾角应不超过（2士0.1）°，两垫块的倾角差应不大于0.1°。 4通用技术要求 4.1外观
检定器各零部件无锈蚀、碰伤及表面涂镀层脱落等缺陷，水准泡保护玻璃完整、透明洁净，无划痕。活动、固定测量块测量面无划痕、压痕等；检定器的量杆不得有明显可见的弯曲变形。
采用数字显示的检定器，显示的数字、小数点和符号应清晰完整。显示范围应覆盖测量范围。
后续检定和使用中检查时检定器允许有不影响使用质量的外观缺陷。 检定器上应安装有产品名称、型号、出厂日期、制造厂名（代号或商标）、出厂编
号和准确度等级等信息的标牌。 4.2各部分相互作用
测量板及其螺钉不应高于活动、固定测量块的顶面。各活动部位应移动或转动平
