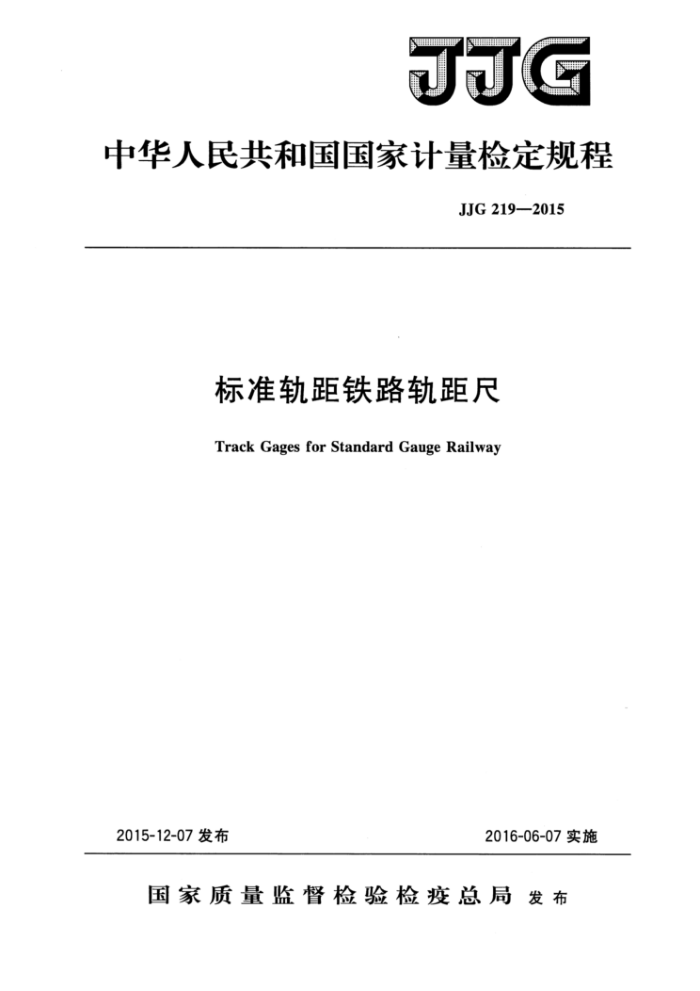

JJG
中华人民共和国国家计量检定规程
JJG219-2015
标准轨距铁路轨距尺
Track Gages for Standard Gauge Railway
2015-12-07发布
2016-06-07实施
国家质量监督检验检疫总局发布 JJG2192015
标准轨距铁路轨距尺检定规程
JJG219-2015 代替JJG219—2008
Verification Regulation of Track
Gages for Standard Gauge Railway
归口单位：全国铁路专用计量器具计量技术委员会
铁路专用长度分技术委员会
主要起草单位：中国铁道科学研究院标准计量研究所
哈尔滨安通测控技术开发有限公司石家庄铁路运输学校工厂北京铁路局计量管理所
参加起草单位：深圳市路衡科技有限公司
襄阳海特测控技术有限公司
本规程委托全国铁路专用计量器具计量技术委员会铁路专用长度分技术委员会负责解释 JJG219—2015
本规程主要起草人：
王彦春（中国铁道科学研究院标准计量研究所）郑小飞（哈尔滨安通测控技术开发有限公司）
范振亮（石家庄铁路运输学校工厂）
刘惠芝（北京铁路局计量管理所）参加起草人：
周梦林（中国铁道科学研究院标准计量研究所）孙超（深圳市路衡科技有限公司）吕肖晗（襄阳海特测控技术有限公司） JJG219—2015
目 录
引言 1范围· 2 术语· 3 概述· 4 计量性能要求 4.1 标记和指针 4.2 测头····.· 4.3 两端搭轨面对其公共平面的平行度 4.4 超高零位最大允许误差 4.5 超高的示值最大允许误差和重复性 4.6轨距、查照间隔和护背距离的示值最大允许误差和重复性。 5通用技术要求. 5.1 外观 5.2各部分相互作用... 5.3读数装置· 5.4 读数装置相对位置· 5.5 显示时间 5.6 绝缘性能 6计量器具控制 6.1 检定条件 6.2 检定项目 6.3检定方法 6.4检定结果的处理 6.5 检定周期… 附录A 铁路轨距尺检定器结构示意图附录B 铁路轨距尺检定记录表格式附录C 轨距尺超高附加修正值表附录D 检定证书和检定结果通知书内页格式
(Ⅱ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (5) (5) (10) (10) (11) (12) (14) (16)
.*
-
.
.
..
.
..
-
I JJG219—2015
引言
本规程依据TB/T1924—2008《标准轨距铁路轨距尺》、TG/GW115—2012《高速铁路无诈轨道线路维修规则（试行）》、TG/GW116一2013《高速铁路有雄轨道线路维修规则（试行）》，对JJG219-2008《标准轨距铁路轨距尺》进行修订。与JJG219一 2008相比，除编辑性修改外主要技术变化如下：
增加引言；一删除引用文件；一将“水平（超高）”统一为“超高”；一将“标尺与指示刻线面的间隙”修改为“轨距指示标记面至标尺的距离”；将“度轮盘与指针之间的间隙”修改为“指针末端上表面至度轮盘标记面之间
的距离”；
统一了轨距尺轨距示值误差的规定形式，取消了标尺线纹示值误差要求，同时
调整了“零值”以外测量点的示值误差检定方法；
增加了轨距尺尺身倾斜状态下的超高示值变化要求； -增加了新型轨距尺检定器；删除了木制轨距尺的相关规定；取消了长水泡和超高板式轨距尺；删除了原规程的“测量不确定度评定”。
本规程的历次版本发布情况：
-JJG219---2008; —JJG219—2003; -JJG219—1986; -JJG219—1980。
-
I JJG219—2015
标准轨距铁路轨距尺检定规程
1范围
本规程适用于标准轨距铁路轨距尺（以下简称轨距尺）的首次检定、后续检定和使用中检查。也可供其他铁路轨距尺量值溯源时参考。
2术语
超高掉头误差absolutevalueoftworesultsofsuper-elevationmeasurementsof
both18o°directions
轨距尺在互为180°方向上对同一超高两次测量读数代数和的绝对值。 3概述
轨距尺是用于测量铁路线路轨距、超高、查照间隔和护背距离等的铁路专用计量器具。轨距尺的测量范围见表1。按其准确度分为0级、1级、2级三个等级，0级轨距尺用于测量允许速度不超过350km/h的铁路线路，1级轨距尺用于测量允许速度不超过 250km/h的铁路线路，2级轨距尺用于测量允许速度不超过160km/h的铁路线路。轨距尺结构形式主要分为标尺类和数显类，其示意图见图1和图2。
表1轨距尺测量范围测量范围
单位为毫米测量范围 -150～+150 185~+185 1338~1358
项目名称
项目名称
2级标尺类
2级标尺类
14281470 1410~1470 1381~1401
轨距
超高
其他查照间隔
其他护背距离
2
1
100
50
图1标尺类铁路轨距尺结构示意图
1一活动端测座；2—活动测头；3一轨距读数装置；4一水准泡；5一超高读数装置；
6一拉手；7尺身；8—固定测头：9—固定端测座
1 JJG219--2015
6
2
3
A
3
图2数显类铁路轨距尺结构示意图
1活动端测座；2活动测头；3—界面；4—读数装置； 5—拉手；6尺身；7--固定测头；8—固定端测座
4计量性能要求
4.1标记和指针 4.1.1标尺类轨距尺的轨距标尺 4.1.1.1标尺标记
标尺标记宽度为（0.10~0.30）mm，同一标尺标记宽度差应不大于0.07mm。 4.1.1.2指示标记
指示标记宽度为（0.10~0.20）mm。 4.1.2标尺类轨距尺的超高读数装置
对于指针形式的读数装置，其指针末端宽度应不大于0.20mm；对于指示标记形式的读数装置，其指示标记宽度为（0.100.20）mm；标尺标记宽度为（0.15~0.30）mm，其宽度差应不大于0.10mm。
4.2测头 4.2.1测量面的表面粗糙度
测量面的表面粗糙度Ra值，首次检定应不大于3.2um，后续检定应不大于 6.3um。 4.2.2自搭轨面起的有效高度
自搭轨面起的有效高度应不超过（16.00士0.20）mm。 4.2.3测量面对搭轨面的垂直度
测量面对搭轨面的垂直度应不大于0.05mm。 4.3两端搭轨面对其公共平面的平行度
两端搭轨面对其公共平面的平行度应符合表2的规定。 4.4超高零位最大允许误差
超高零位最大允许误差见表2。 4.5超高的示值最大允许误差和重复性 2 JJG219—2015
超高的示值最大允许误差、掉头误差和示值重复性应符合表2的规定。 处于超高零位状态的轨距尺绕尺身向任意方向倾斜2°后，超高示值变化量均应不
大于其最大允许误差绝对值的1/3。
单位为毫米
表2搭轨面平行度及超高计量性能要求
超高零位最大 超高示值最大允许误差
超高掉头误差 0.30 ≤0.40 ≤1.20
超高示值重复性 ≤0.10 ≤0.15 ≤0.40
准确度等级 搭软面平行度
允许误差 ±0.30 ±0.45 ±1.20
0级 1级 2级
≤0.10 ≤0.15 ≤0.20
±0.15 ±0.20 ±0.60
4.6轨距、查照间隔和护背距离的示值最大允许误差和重复性
轨距、查照间隔和护背距离的示值最大允许误差和重复性应符合表3的规定。
表3轨距、查照间隔和护背距离的示值最大允许误差和重复性 单位为毫米结构形式
示值最大允许误差
示值重复性
1435 1391,1348
±0.20 ±0.25 ±0.25 ±0.30 ±0.25 ±0.30
零位
标尺类
轨距
其他
查照间隔和护背距离轨距
数显类
≤0.05
查照间隔和护背距离
5通用技术要求 5.1外观
轨距尺各部件无锈蚀、碰伤及表面涂镀层脱落等缺陷，尺身不得有目视可见的弯曲，后续检定和使用中检查，允许有不影响使用质量的外观缺陷。轨距测头测量面应呈圆柱形。
数显类轨距尺具有中文提示信息，显示的数字和符号清晰完整：标尺类轨距尺的示值标记应清晰完整。在轨距尺的明显位置上，应安装标有轨距尺名称、型号、准确度等级、出厂日期、制造厂名（代号或商标）、出厂编号的标牌。 5.2各部分相互作用
滑动、转动部件和操作拉手的工作状态应灵活可靠，不应有影响滑动、转动的缺陷。 5.3读数装置
读数装置的分辨力和分度值应满足表4的规定。
3 JJG
