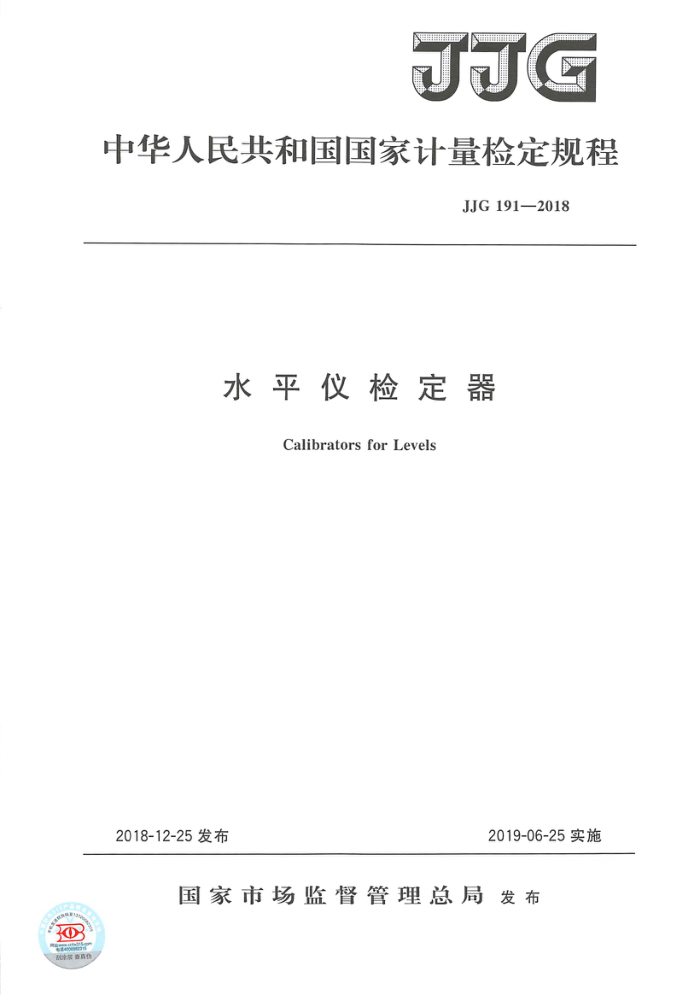

JJG
中华人民共和国国家计量检定规程
JJG191—2018
水平仪检定器
CalibratorsforLevels
2018-12-25发布
2019-06-25实施
国家市场监督管理总局发布
全服 JJG191—2018
水平仪检定器检定规程
JJG191—2018 代替JJG191—2002
Verification Regulation of CalibratorsforLevels
归口单 位：全国几何量工程参量计量技术委员会起草单 位：河南省计量科学研究院
湖北省计量科学研究院浙江省计量科学研究院厦门赛宝工业技术研究院有限公司郑州瑞达量仪科技有限公司
本规程委托全国几何量工程参量计量技术委员会负责解释 JJG 191—2018
本规程主要起草人：
贾晓杰（河南省计量科学研究院）陈建强（湖北省计量科学研究院）周闻青（浙江省计量科学研究院）常青（厦门赛宝工业技术研究院有限公司）
参加起草人：
黄玉珠（河南省计量科学研究院）范乃胤（河南省计量科学研究院）郭拓进 （郑州瑞达量仪科技有限公司） JJG191—2018
目 录
引言
(I) (1) (1) (1) (1) (2) (2)
范围. 2 引用文件. 3 术语· N
1
概述 5 计量性能要求… 5.1 螺丝副式水平仪检定器砧面的平面度 5.2 杠杆螺丝副式水平仪检定器微分筒边缘与固定套管横刻线间的相对位置 （2） 5. 3 螺丝副式水平仪检定器分度盘的径向跳动：
(2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (8) (8)
5. 4 螺丝副式水平仪检定器分度盘到指标板的间距.. 5. 5 工作台面的表面粗糙度· 5.6 工作台面的平面度. 5.7 纵向水准器零位正确性· 5.8 横向水准器零位正确性 5. 9 分度值误差 5.10 回程误差 6 通用技术要求· 6.1 外观· 6.2 各部分的相互作用 7计量器具控制 7.1 检定条件 7. 2 检定项目. 7.3检定方法…· 7.4检定结果的处理 7.5检定周期附录A分度值为0.005mm/m的杠杆螺丝副式水平仪检定器分度值误差及
(9)
回程误差的检定数据处理实例..
附录B 分辨力为0.001mm/m的数显式水平仪检定器分度值误差及回程
(11) (13)
误差的检定数据处理实例
A..
附录C检定证书/检定结果通知书内页信息格式·
I JJG191—2018
引言
JJG191《水平仪检定器》的编写是按照JJF1002一2010《国家计量检定规程编写规则》、JJF1094一2002《测量仪器特性评定》的规定，参照JB/T12197一2015《水平仪检定器》对JJG191一2002《水平仪检定器》进行修订的。与JJG191一2002《水平仪检定器》相比，除编辑性修改外主要技术变化如下：
-适用范围增加了分辨力为0.001mm/m的水平仪检定器；修改了外形结构图，对图1和图2进行了重新标注；一将“微分筒边缘与固定套管横刻线间的距离”修改为“微分筒边缘与固定套管
横刻线间的相对位置”，并对其内容进行重新描述；
修改了 “工作台面的表面粗糙度”技术指标；
L作台面的平面度”技术指标，增加了工作面大于300mm的平面度
修改
的技术指标及其检定方法；
修改 水平仪检定器的分度值误养公式增加了分辨力 两永平权检定器分度值误差相应的检定方法及
数据处 理方法；
增 加了用光栅式测微 仪作 检定 备检定分度值误差和回程误差的方法；增 加了附录
本邦 见程的历次版本 JJG 191 2002; JJG 791- 1979。
IⅡI JJG191—2018
水平仪检定器检定规程
1范围
本规程适用于测量范围为（0~1.5）mm/m，分度值为0.005mm/m、0.01mm/m 和分辨力为0.001mm/m的水平仪检定器的首次检定、后续检定和使用中检查。
2 引用文件
本规程引用下列文件： JB/T12197—2015水平仪检定器凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。 3术语 3.1分度值误差divisionvalueerror
水平仪检定器的标称分度值与实际分度值的差。
4概述
水平仪检定器是一种利用工作面两端的高度差变化形成小角度的仪器，它主要用于校准框式和条式水平仪的分度值。水平仪检定器按其结构形式可分为杠杆螺丝副式和螺丝副式，按其读数方式可分为：刻线读数和数显式读数。其外形结构见图1和图2。
5
t
图1杠杆螺丝副式、数显式水平仪检定器示意图
1挡块；2—工作台面；3—定位块；4—横向水准器；5—手轮；6—底脚调整螺钉；
7一纵向水准器；8一读数部分（微分简或数显窗）
1 JJG191—2018
2 螺丝副式水平仪检定墨示意图
1—圆水准器；2—工作台面3—分度盘， 护极： 面：6一底脚调整螺钉；7—纵向水准器
5计量性能要求
5.1 螺丝副式水平仪检定器砧面的平面度
砧面的平面度应不大于0.001mm 5.2杠杆螺丝副式永半仪检定器微分商违缘与固定套管横刻线回的相对位置
微分筒边缘与固定套管横刻线商前霜对莅翼高线夫夏0格，压线应不大于 6格。 5.3 螺丝副式水平仪 器 分度盘 向跳
分度盘的径向跳动应 于0. 5.4 螺丝副式水平仪
mim.
度盘萄 标板的 哥距
分度盘到指标板的面距金不 5.5工作台面的表面粗糙度
工作台面的表面粗糙度 5.6工作台面的平面度
工作台面的长度小于等于300mm时，工作台面的平面度应不大于0.005mm；工作台面的长度大于300mm时，工作台面的平面度应不大于0010mm，不允许呈凸形。 5.7纵向水准器零位正确
纵向水准器零位正确性应不大于2林 5.8 横向水准器零位正确性
杠杆螺丝副式、数显式水平仪检定器横向水准器零位正确性应不大于1格，螺丝副
式水平仪检定器横向水准器零位正确性气泡应不超过水准器圆刻线范围。 5.9分度值误差
分度值误差的最大允许误差应不超过士标称分度值的6%，分辨力为0.001mm/m
的水平仪检定器执行分度值为0.005mm/m的水平仪检定器的要求。 5.10回程误差
分度值的回程误差应不大于0.5格，分辨力为0.001mm/m的水平仪检定器执行分度值为0.005mm/m的水平仪检定器的要求。 2 JJG191—2018
6通用技术要求 6.1外观 6.1.1水平仪检定器工作台面应无锈迹、碰伤及明显划痕，非工作表面应无毛刺、脱漆或镀层脱落以及影响外观质量的其他缺陷。 6.1.2读数机构的刻线应清晰、平直、均匀，无目力可见的断线、脱色、短线、线结和长短粗细不一现象。对于杠杆螺丝副式水平仪检定器，读数窗应透明、洁净，对数显式水平仪检定器数显窗数字显示应完整、清晰。 6.1.3水平仪检定器上应标有制造商名称（或注册商标）、型号和出厂编号。 6.1.4使用中的水平仪检定器，允许有不影响计量特性的外观缺陷。 6.2各部分的相互作用 6.2.1数显式功能键、旋钮和电源开关应灵活、可靠。 6.2.2工作台绕轴回转时应平稳灵活，没有阻滞和卡住现象。微分筒或分度盘转动时应平稳，没有时紧时松现象。底脚螺钉要稳固。 7计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 7.1检定条件 7.1.1检定水平仪检定器时，室温应控制在（20士3）℃，温度变化不超过1℃/h。相对湿度不大于75%。 7.1.2检定时，被检水平仪检定器放在室内平衡温度时间不少于4h。检定环境不应有影响测量的振动和其他因素。 7.2检定项目
水平仪检定器的检定项目和主要检定设备见表1。
表1检定项目和主要检定设备
首次 后续 使用中检定 检定 检查 + + +
序号
检定项目
主要检定设备
外观各部分的相互作用
1 2
+ X
X
螺丝副式水平仪检定器砧
3
2级平晶
+
+
面的平面度
杠杆螺丝副式水平仪检定器微分筒边缘与固定套管横刻
+
+
线间的相对位置螺丝副式水平仪检定器分度盘的径向跳动
百分表：MPEV：0.020mm
+
5
3
