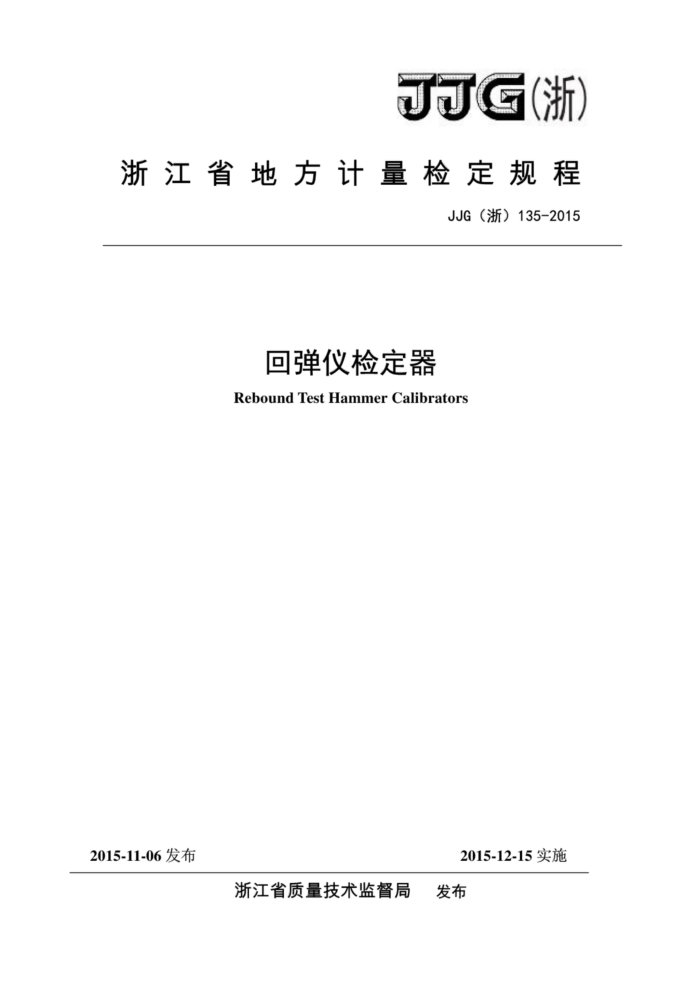

JJG(浙)
浙江省地方计量检定规程
JJG（浙）135-2015
回弹仪检定器 ReboundTestHammerCalibrators
2015-11-06发布
2015-12-15实施
浙江省质量技术监督局 发布 JJG(浙)135-2015
回弹仪检定器检定规程 VerificationRegulationof ReboundTestHammerCalibrators
:JJG(浙）135-2015
本规程经浙江省质量技术监督局于2015年11月6日批准，并自2015年
12月15日起施行。
归口单位：浙江省质量技术监督局主要起草单位：舟山市质量技术监督检测研究院
舟山市博远科技开发有限公司
参加起草单位：宁波市计量测试研究院
本规程技术条文委托起草单位负责解释 JJG(浙)135-2015
本规程主要起草人：
郑国祥（舟山市质量技术监督检测研究院）
李存军（舟山市质量技术监督检测研究院）
诸华丰（舟山市博远科技开发有限公司）
参加起草人：
刘瑛（舟山市质量技术监督检测研究院）
李张标（宁波市计量测试研究院）
邱伟明（舟山市博远科技开发有限公司） JJG(浙)135-2015
目 髪录
引言... 1范围 2引用文件.. 3术语及定义.. 4概述.. 5计量性能要求. 5.1“100”刻线缺口位置 5.2“0～100”标尺刻线长度. 5.3“0～1”标尺刻线长度与刻线宽度 5.4指针摩擦力 5.5钢砧撞击面硬度值， 5.6率定钢砖质量值. 5.7数字式回弹仪检定器测力装置零点漂移. 5.8数字式回弹仪检定器测力示值相对误差 5.9数字式回弹仪检定器测力示值重复性. 5.10数字式回弹仪检定器位移示值误差. 5.11回弹仪拉簧检定仪码质量误差， 5.12回弹仪拉簧检定仪标尺误差.. 6通用技术要求. 6.1外观及功能 6.2标记， 7计量器具控制. 7.1检定条件... 7.2检定项目.. 7.3检定方法... 7.4检定结果处理 7.5检定周期. 附录A回弹仪检定器检定原始记录格式。 附录B检定证书/检定结果通知书的内页信息及格式. 附录C回弹仪拉簧检定仪、率定钢砧结构简图，
1
2
4
2
.2
2
3
3
.
3
3
3
4
4
4 ...5
.8 :9 ..13 JJG(浙)135-2015
引言
本规程根据JJF1002-2010《国家计量检定规程编写规则》规定的规则编写本规程在制定过程中参考了GB/T9138-1988《回弹仪》及JJG817-2011《回弹仪》的
术语、符号与定义，以及相关的技术指标及测试方法。本规程给出了回弹仪检定器的计量特性的检定条件、检定项目及检定方法
本规程为首次制定。
= JJG(浙)135-2015
回弹仪检定器检定规程
1范围
本规程适用于回弹仪检定器（数字式、机械式）的首次检定、后续检定和使用中检查。 2引用文件
本规程引用下列文件： JJG 817-2011
回弹仪回弹仪
GB/T9138
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用本规范。 3术语及定义
回弹仪检定器 ReboundTestHammerCalibrators 回弹仪检定器是用于检定回弹仪的主要计量性能项目的一种专用检定仪器。
4概述
回弹仪检定器主要由钢砧、拉簧拉力测量装置（数字式）、前定位板、标尺盖板、指针、 后定位板、位移测量装置（数字式）、码及标尺（机械式）等组成；回弹仪检定器分为数字式回弹仪检定器和机械式回弹仪检定器。回弹仪检定器用于检定回弹仪的拉簧工作长度、 拉伸长度、指针起跳位置、拉簧刚度、脱钩位置及率定值等项目。其外形结构如图1、图2 和附录图C.1、图C.2所示。
图1 数字式回弹仪检定器
1一测量起跳用钢砧： 2一拉簧拉力测量装置： 3一前定位板： 4一标尺盖板： 5一指针：6-后定位板：7-尾盖座：
8一法兰导轨板： 9一机械检定装置底座： 10一位移测量装置：11一连接线：12一主机：13一数字显示仪表
1 JJG(浙)135-2015
图2机械式回弹仪检定器
1一测量起跳用钢砧；2一拉簧座卡座；3一前定位板； 4一标尺盖板：5一指针：6-后定位板7-尾盖座；8一底座 5 计量性能要求 5.1 “100”刻线缺口位置
“100”刻线缺口位置和最大允许误差见表1。 表1 “100”刻线缺口位置、“0～100” “0～1”标尺刻线长度与最大允许误差被检回弹仪 “100”刻线缺 “0~100” 刻 “0~1” 刻线 最大允许误
口位置/mm 线长度/mm 长度/mm 252.5
型号/规格 H550 H450 M225 L75 L20
差/mm
1.00 1.00 0.75 0.75 0.75
100.0 100.0 75.0 75.0 75.0
252.5 196.0 180.0 180.0
±0.10
5.2 “0~100” 标尺刻线长度
“0~100” 标尺刻线长度与最大允许误差见表1。 5.3 “0～1” 标尺刻线长度及刻线宽度
“0～1”标尺刻线长度与最大允许误差见表1；标尺刻线宽度不大于0.20mm。 5.4 指针摩擦力
指针摩擦力与最大允许误差见表2。 5.5 5钢砧撞击面硬度值
钢砧撞击面的硬度值为：（60土2）HRC。
2 JJG(浙)135-2015
表2指针摩擦力与最大允许误差
被检回弹仪型号/规格
指针摩擦力/N
最大允许误差/N
H980 H550 H450 M225 L75 L20
0.65
±0.15
0.50
±0.10
5.6 率定钢砧质量值
率定钢砧质量值与最大允许误差见表3。
表3率定钢砧质量值与最大允许误差
率定钢砧质量值/kg
最大允许误差/kg (-0.2~+0.6)
被检回弹仪型号/规格
H980 H550 H450 M225 L75 L20
45.0 20.0
(-0.1~+0.3)
16.0
5.7 数字式回弹仪检定器测力装置零点漂移
数字式回弹仪检定器在预热15min内的零点漂移不超过0.3%。 5.8 数字式回弹仪检定器测力示值相对误差
数字式回弹仪检定器的测力示值的最大允许误差为土0.3%。 5.9 数字式回弹仪检定器测力示值重复性
数字式回弹仪检定器测力示值重复性的最大允许值为土0.3%。 5.10数字式回弹仪检定器位移示值误差
数字式回弹仪检定器位移示值最大允许误差为土0.02mm。 5.11 回弹仪拉簧检定仪码质量误差
回弹仪拉簧检定仪用码质量的最大允许误差为土0.1%， 5.12回弹仪拉簧检定仪标尺误差
回弹仪拉簧检定仪专用标尺的示值最大允许误差为土0.10mm。 6通用技术要求 6.1外观及功能
回弹仪检定器的测量起跳用钢砧表面无凹痕、划伤、裂缝、变形、锈蚀等缺陷；涂（镀）层不应起泡、龟裂或脱落；锁紧、夹持机构使用方便，可靠，操作时夹具不得损伤被测器具；盖板刻线应清晰、均匀。
