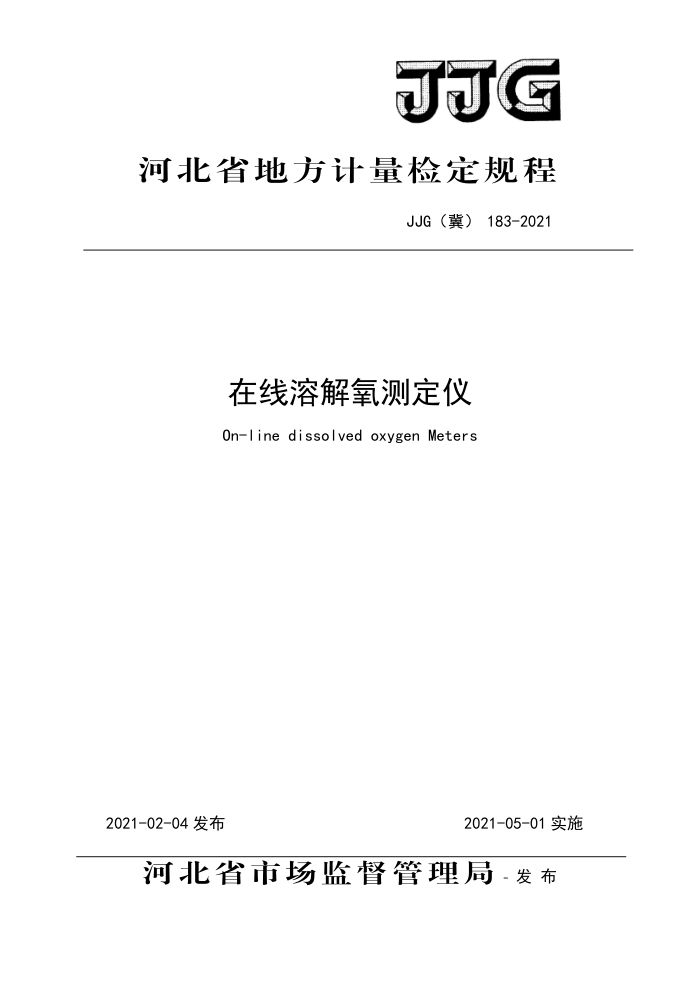

JJG
河北省地方计量检定规程
JJG（冀）183-2021
在线溶解氧测定仪 On-line dissolved oxygen Meters
2021-02-04发布
2021-05-01实施
河北省市场监督管理局-发布 JJG（冀）183-2021
在线溶解氧测定仪检定规程 Verification Regulation of On-line dissolved oxygen Meters
JJG(冀)183-2021
归口单位：河北省市场监督管理局主要起草单位：河北省计量监督检测研究院
河北省产品质量安全检测技术中心河北科瑞达仪器科技股份有限公司
本规程由河北省计量监督检测研究院负责解释 JJG（冀） 183-2021
本规程主要起草人：
李玄晔（河北省计量监督检测研究院）魏津 （河北省计量监督检测研究院）李雪丹（河北省产品质量安全检测技术中心）刘佩侨 （河北省计量监督检测研究院）刘建磊 （河北省计量监督检测研究院）魏艳菊 （河北科瑞达仪器科技股份有限公司） JJG（冀） 183-2021
目 录
引言
(II) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (6) (7) (8) (9) (10) (12) (14)
范围 2 概述 3 计量性能要求· 4 通用技术要求 4. 1 外观及结构·· 4. 2 标志和标识· 5 计量器具控制 5. 1 检定条件· 5. 2 检定项目· 5. 3 检定方法· 5. 4 检定结果的处理 5. 5 检定周期附录 A无氧水的配制附录B标准溶解氧水的制备附录C溶解氧浓度参考值的计算附录D在线溶解氧测定仪检定记录（参考）附录E检定证书/检定结果通知书内页格式
1
. JJG（冀）183-2021
引言
本规程以JJF1002-2010 《国家计量检定规程编写规则》、JJF1001-2011 《通用计量术语及定义》为基础性规范进行编制。
本规范参考了JJG291-2018《溶解氧测定仪》、HJ506-2009《水质溶解氧的测定电化学探头法》、ISO5814:2012《水质溶解氧的测定电化学探头法》 (Water quality-Determination of dissolved oxygen-Electrochemical probe method)、ISO17289:2014《水质溶解氧的测定光传感器法》（Waterquality Determinationofdissolvedoxygen一Opticalsensormethod)等标准相关内容
本规程为首次发布。
I JJG（冀）183-2021
在线溶解氧测定仪检定规程
1范围
本规程适用于测量范围为（0~20）mg/L的在线溶解氧测定仪的首次检定、 后续检定和使用中检查。 2概述
在线溶解氧测定仪（以下简称仪器）常用于在线实时测量水中溶解氧的浓度，仪器工作原理主要分为电化学法和荧光法。
电化学法仪器采用氧敏感薄膜电极隔离水和可溶性物质，电极间产生的电位差使金属离子在阳极进入溶液。同时氧气通过薄膜扩散，在阴极被还原，产生的电流与穿过薄膜和电解质层的氧传递速度成正比，即在一定的温度下该电流与水中氧的分压（或浓度）成正比。通过测量电流，可得到水中的溶解氧浓度。
荧光法仪器主要基于氧分子对荧光物质的率灭效应，在溶解氧测定仪电极
涂上荧光材料，激发光照射在电极上发出荧光，荧光的强弱或淬灭时间长短与水中氧分子浓度具有相关性。水中氧分子浓度值越高，则荧光强度越小，淬灭越快。通过测量激发光与参比光的相位差等方式，可得到水中溶解氧浓度。
仪器主要由电极、控制单元、显示单元等部分组成。
3计量性能要求
表1仪器计量性能要求
计量性能要求
检定项目零值误差响应时间
I级 ≤0.1 mg/L ≤60 s ±0.30 mg/L ≤0.15 mg/L ±0.30 mg/L ±0.5℃
ⅡI级 ≤0.1 mg/L ≤60 s ±0.50 mg/L ≤0.15 mg/L ±0.50 mg/L ±0.5℃
溶解氧浓度示值误差
重复性 24h稳定性温度示值误差盐度补偿误差
±2%
±2%
1 JJG（冀）183-2021
按照仪器的计量性能，将仪器分为I级和Ⅱ级。I级和I级仪器的计量性能要求见表1。
4通用技术要求 4.1外观及结构
仪器结构完整，电极引线连接可靠，各按钮应能正常使用，仪器外观应无影响仪器正常工作的损伤，显示部分清晰完整。
覆膜电极内腔应充满电解液，无气泡，覆膜完整无损；荧光法电极无明显破损。 4.2标志和标识
仪器铭牌清晰标明仪器名称、型号、出厂年月、编号和制造厂名。 5计量器具控制 5.1检定条件 5.1.1环境条件 5.1.1.1环境温度为（5~35）℃。 5.1.1.2环境湿度不大于85%RH。 5.1.1.3交流电源电压（22022）V，电源频率（500.5）Hz。 5.1.2检定用标准器及配套设备 5.1.2.1标准气体：氮中氧气气体有证标准物质，浓度约为0.05mol/mol、0.10 mol/mol、0.25mol/mol，其浓度的相对扩展不确定度不应大于1%(k=2)。 5.1.2.2在线溶解氧测定仪检定装置：温度波动度不超过土0.5℃，见附录B。 5.1.2.3秒表：分辨力0.1s，MPE：土0.5s/d。 5.1.2.4温度计：范围（0~50）℃，分度值0.1℃，MPE：.15℃。 5.1.2.5气压计：分度值1hPa，MPE：±2.5hPa。 5.1.2.6氯化钠（NaC1）：分析纯。 5.1.2.7亚硫酸钠（Na2SO3）：分析纯。 5.1.2.8二价钻盐：分析纯。 5.1.2.9精密恒温水槽：恒温范围（0~50）℃，温度波动度不大于0.2℃，均匀性不超过士0.2℃。 2 JJG（冀）183-2021
5.2检定项目
仪器首次检定、后续检定和使用中检查项目如表2所示
表2检定项目一览表首次检定
检定项目外观零值误差响应时间
后续检定
使用中检查
+ + + + + + +
+
× + + + + + + +
-
溶解氧浓度示值误差
+
重复性稳定性
温度示值误差盐度补偿误差*
注：1.“+”"为需要检定的项目，“_"为不需要检定的项目，
2.后续检定包括修理后的检定，若对计量性能有重大影响时，按首次检定进行。 3.盐度补偿功能的检定在精密恒温水槽中进行；无盐度补偿功能的仪器，表格中“ 项目免检。
5.3检定方法 5.3.1常规检查
用目视、手感法按4.1进行。 5.3.2仪器校正
按仪器说明书要求校正仪器。 5.3.3零值误差
将电极从空气中浸入新配置无氧水中（无氧水的制备见附录A）；15min 后的仪器示值即为残余电流引起的零值误差 5.3.4响应时间
用浓度约为0.25mol/mol的氮中氧气气体标准物质制备标准溶解氧水（制备方法参见附录B）。将电极放入其中，稳定后读取示值Co，随后将电极从标准溶解氧水中取出，迅速浸入无氧水中，同时开始计时，当仪器显示值为Co的 10%时停止计时，记录此时的秒表示值，重复测量三次，三次测量值的平均值即为响应时间。 5.3.5溶解氧浓度示值误差
3
