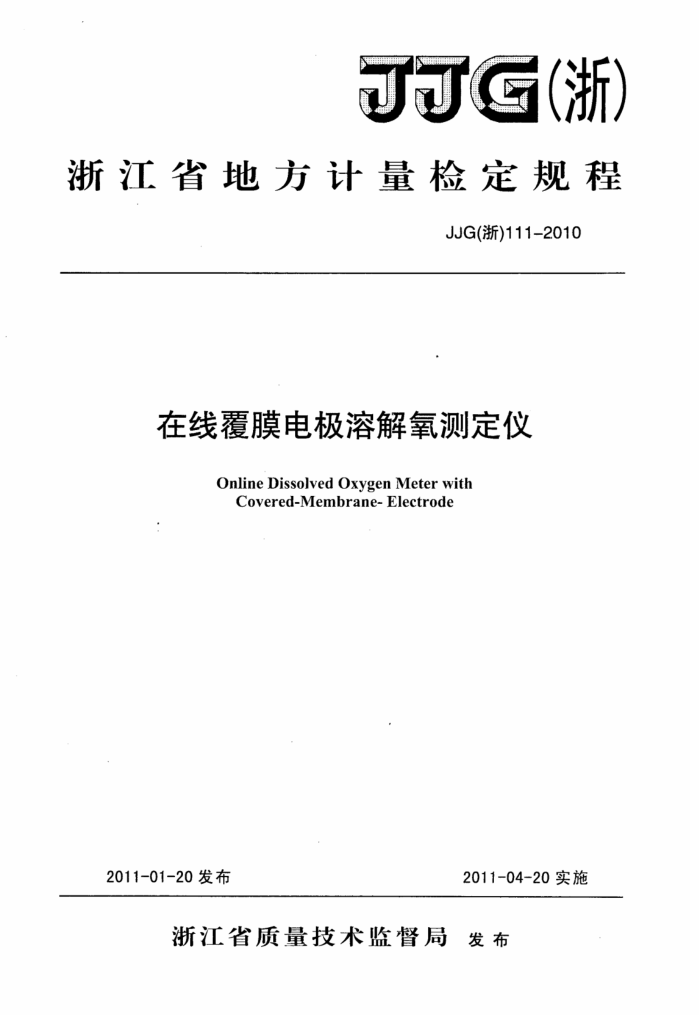

J可G(浙)
浙江省地方计量检定规程
JJG(浙)111-2010
在线覆膜电极溶解氧测定仪
Online Dissolved Oxygen Meter with
Covered-Membrane-Electrode
2011-01-20发布
2011-04-20实施
浙江省质量技术监督局 发布 JJG（浙）111—2010
在线覆膜电极溶解氧
测定仪检定规程 Verification Regulation of Online Dissolved OxygenMeterwithCovered-Membrane-Electrode
JJG（浙）111-2010
....
本规程经浙江省质量技术监督局2011年1月20日批准，并自2011 年4月20日起施行。
归口单位：浙江省质量技术监督局主要起草单位：浙江省计量科学研究院
本规程委托浙江省计量科学研究院负责解释
建筑321-一标准查询下载网 www. jz321. net JJG（浙）111—2010
本规程主要起草人：
徐远远（浙江省计量科学研究院）沈文静（浙江省计量科学研究院）张燕群（浙江省计量科学研究院） JJG（浙）111—2010
目 录
范围引用文献·
(1) (1) (1) (1)
2 3 概述
计量性能要求 4. 1 零值误差· 4. 2 溶解氧浓度示值误差· 4.3 重复性 4. 4 响应时间… 5 通用技术要求· 5.1 外观 5. 2 绝缘电阻 5.3 绝缘强度· 6 计量器具控制.. 6. 1 检定条件 6.2 检定项目 6.3 检定方法 7 检定结果的处理…·
4
... (1)
(1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (5) (5) · (6) (7) (8) ·(9) ·(10) .. (11)
..
检定周期· 附录A 检定用水的制备· 附录B 检定用水装置的制备结构图附录C 氧在不同温度的水中饱和浓度表. 附录D不同温度下纯水的饱和蒸汽压力附录E 在线覆膜电极溶解氧测定仪检定原始记录内页. 附录F 检定证书、检定结果通知书（内页）格式.·
8
建筑321---标准查询下载网 www. jz321. net JJG（浙）111—2010
在线覆膜电极溶解氧测定仪检定规程
1 范围
本规程适用于量程范围为（0~20）mg/L的在线覆膜电极溶解氧测定仪(以下简称仪器)的首次检定、后续检定和使用中检验。
2引用文献
IS058141990-04-01Waterquality-Determinationofdissolved oxygen-Electrochemicalprobemethod
HJ506-2009水质溶解氧的测定电化学探头法 DL/T1002-2006 6微量溶解氧仪标定方法一标准气体标定法 JJG291-2008覆膜电极溶解氧测定仪 JJF1002-1998 ：国家计量检定规程编写规则使用本规程时，应注意使用上述引用文献的现行有效版本。
3概述
该仪器用于测定水中常量溶解氧浓度（DO）。仪器一般由覆膜氧电极、电子单元和显示器组成。
4计量性能要求 4.1零值误差
首次检定不超过0.1mg/L，后续检定不超过0.3mg/L。 4.2溶解氧浓度示值误差
不超过±0.8mg/L。 4.3重复性
不超过0.2mg/L。
4.4响应时间
不超过90s。 JJG（浙）111—2010
5通用技术要求 5.1外观
5.1.1 仪器应标明制造单位名称、型号、出厂编号及制造年、月。 5.1.2 仪器应外观完好，显示清晰完整，电极引线连接可靠，各紧固件无松动。 5.1.3 电极内腔应充满支持电解液，无气泡，覆膜完整无损。 5.2绝缘电阻
仪器电源相、中线对地的绝缘电阻应不小于5M2。 5.3绝缘强度
仪器电源相、中线对地，施加1500V，50Hz正弦交流电压，历时1min，不应出现击穿和飞弧现象。
6计量器具控制 6.1检定条件 6.1.1环境条件 6.1.1.1 温度(10~30)℃，温度波动不超过±2℃。相对湿度不超过85%。 6.1.1.2 应无影响仪器正常工作的电磁干扰。 6.1.1.3 工频电源：电压波动不超过土10%，频率不超过土2%。 6.1.2# 检定用设备及其要求 6.1.2.1 检定用水：检定用水的制备见附录A。 6.1.2.2 气体标准物质：氮中氧气气体标准物质（以下简称标准气体），扩展不确定度不大于2%（k-2）。 6.1.2.3 气体流量计：量程（0~1.5）L/min，准确度级别不低于4级。 6.1.2.4 多孔塑料膜：见附录B。 6.1.2.5 秒表：分度值0.1s。 6.1.2.6 二等标准水银温度计：测量范围（0~50）℃，分度值0.1℃。 6.1.2.7 气压表：分度值100Pa。 6.1.2.8 鼓泡器：多孔。 6.1.2.9 亚硫酸钠：分析纯试剂。 6.1.2.10 二价钴盐：分析纯试剂。
2
建筑321---标准查询下载网 www. jz321. net JJG（浙）111—2010
6.1.2.11 绝缘电阻表：10级500V。 6.1.2.12 绝缘强度测试仪：大于2.5kV。 6.2检定项目
检定项目如表1所示。
表1# 检定项目一览表首次检定
检定项目外观零值误差
后续检定
使用中检验
+ + + + + + +
+ + + + + .
+ ： +
溶解氧浓度示值误差
重复性响应时间绝缘电阻绝缘强度
注1：“+”需检定，“_”不需检定。
6.3检定方法 6.3.1外观
用目视、手感法检查。
6.3.2绝缘电阻的检定
仪器不接电源，打开仪器电源开关。将绝缘电阻表的一个接线接到电源插头的相、中联线上，另一接线端接到仪器的接地端（或机壳上），用绝缘电阻表测量仪器的绝缘电阻值。 6.3.3绝缘强度的检定
仪器不连接供电电源，接通电源开关。将绝缘强度测试仪的两根测量线分别接到电源输入端的相、中联线及接地端子（或机壳）上，施加1500V的试验电压，泄漏电流设置为5mA，升降时间为（5~20)s，保持1min，然后将电压平稳地下降到OV，在试验过程中不应出现击穿和飞弧现象。 6.3.4零值误差的检定 6.3.4.1 在检定进行前允许更换电极电解液及覆膜。 6.3.4.2 按仪器说明书要求正常校准。 6.3.4.3 将电极由空气中浸入新配制的无氧水溶液中。无氧水的制备见附录A
m JJG（浙）111—2010
中的A.1。 6.3.4.45min后的仪器示值即为零位电流引起的零值误差， 6.3.5 溶解氧浓度示值误差的检定 6.3.5.1 按说明书要求重新校准仪器。 6.3.5.23 按附录A中的A.2要求制备检定用饱和溶氧水。 6.3.5.3测量制备好的饱和溶氧水水温。 6.3.5.4将电极由空气中放入该饱和溶氧水中并轻轻摆动，稳定后读取示值。 重复两次，计算得仪器示值平均值Cx，按式（1）计算溶解氧浓度示值误差：
AC= Cx -C'
(1)
P- Pw 101325-Pw
C'=Cs
(2)
式中：C一在P（Pa）大气压力下氧的饱和溶解度，mg/L；
Cs一在标准大气压力（101325Pa）下氧的饱和溶解浓度，查阅附录C，
mg/L;
P一现场大气压力，Pa Pw一在当前水温下，和空气接触时，饱和水蒸汽压力，查阅附录D，Pa。
6.3.5.5按附录A中的A.3要求制备不同溶解氧浓度的水样。标准气体浓度分别选择10%，35%。水样溶解氧浓度按式3计算。
C;" = C 20.946%
C.
(3)
式中：C"一在P（Pa）大气压力下制备的水样标准氧溶解度，mg/L；
Ca一水样通入的氧气标准气体浓度，%； 20.946%一空气中氧气浓度值。
6.3.5.6测量制备好的水样水温。 6.3.5.7将电极由空气中放入水样中并轻轻摆动，稳定后读取示值。重复两次，得仪器示值平均值，按式（4）计算溶解氧浓度示值误差，取绝对值最大的△C 为仪器的溶解氧浓度示值误差。
AC=Cx-C,"
(4)
4
