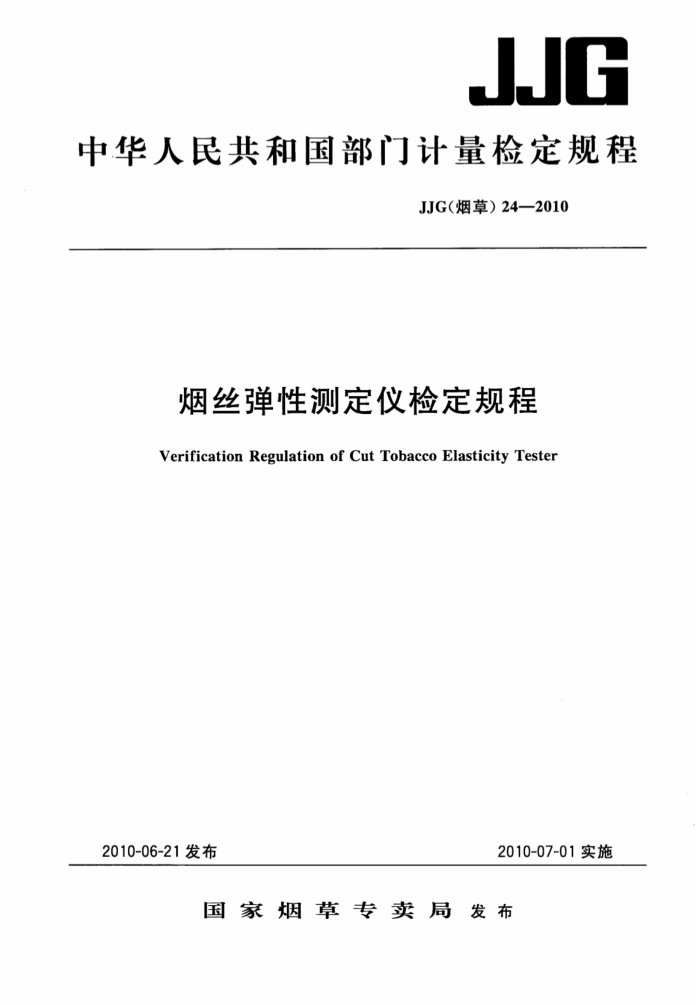

JJG
中华人民共和国部门计量检定规程
JJG（烟草）24—2010
烟丝弹性测定仪检定规程
Verification Regulation of Cut Tobacco Elasticity Tester
2010-06-21发布
2010-07-01实施
国家烟草专卖局发布 JJG（烟草）24—2010
烟丝弹性测定仪检定规程
JJG(烟草）24—2010
Verification Regulation of CutTobacco ElasticityTester
本规程经国家烟草专卖局2010年06月21日批准，并自2010年07月01
日起实施。
归口单位：国家烟草专卖局
主要起草单位：中国烟草标准化研究中心
参加起草单位：郑州嘉德机电科技有限公司
湖北中烟工业有限责任公司
本规程委托中国烟草标准化技术委员会负责解释
建筑321---标准查询下载网 www. jz321. net JJG（烟草）24—2010
本规程主要起草人：
苗芊（中国烟草标准化研究中心）曾 波（郑州嘉德机电科技有限公司）张胜华（湖北中烟工业有限责任公司）
参加起草人：
张勃（中国烟草标准化研究中心）杨荣超（中国烟草标准化研究中心）范 黎（中国烟草标准化研究中心）赵 航（中国烟草标准化研究中心）黄卫东（郑州嘉德机电科技有限公司）沈 军（湖北中烟工业有限责任公司）王琼（湖北中烟工业有限责任公司）米芳芳（湖北中烟工业有限责任公司）夏秋冬（湖北中烟工业有限责任公司）陶永峰（湖北中烟工业有限责任公司） JJG（烟草）24—2010
目
录
1 范围
(1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (4) (4) (5)
引用文献 3 概述 4计量性能要求 4.1测试大气 4.2性能要求 5通用技术要求 5.1外观检查 5.2工作状态检查 6计量器具控制 6.1检定条件 6.2 检定项目 6.3 检定方法 6. 4 检定结果的处理 6.5检定周期附录A 烟丝弹性测定仪检定记录格式
2
建筑321---标准查询下载网 www. jz321.net JJG（烟草）24—2010
烟丝弹性测定仪检定规程
1范围
本检定规程适用于新制造、使用中和修理后的烟草弹性测定仪的首次检定、后续检定和使用中检验。
2引用文献
本规程引用下列文献： YC/T186--2004卷烟烟丝弹性的测定方法使用本规程时应注意使用上述引用文献的现行有效版本。
3概述
一定质量的烟丝在一定压力下持续受压一定的时间，记录此时受压的高度，然后释放压力，使烟丝自由回弹一定的时间，记录烟丝回弹后的高度，烟丝回弹高度和受压高度之差与受压高度之比即烟丝弹性。烟丝弹性测定仪是用于检测卷烟烟丝弹性的专用检测仪器，主要包括测量头、副测量头、测量桶、长度传感器和时间控制器等部件。
4计量性能要求
4.1测试大气
温度满足（22士2）℃，相对湿度满足（60士5）%，大气压如果超出（96士10）kPa时应加以注明。 4.2性能要求 4.2.1测量桶
内径应满足（90士1)mm。 4.2.2测量头和副测量头
测量头对试样产生的压力满足（98.0士0.98）N，副测量头对试样产生的压力满足 (1.96士0.20)N，测量头和副测量头的直径满足（85.0土1.0)mm。 4.2.3施压速度
测头对试样施压时的速度满足（20.0士1.0)mm/s。 4.2.4长度传感器
量程不小于100mm，分辨力0.01mm，最大允差满足士0.03mm。 4.2.5时间控制器
时间控制满足施压时间(20.0士0.2)s，释压时间(15.0士0.2)s。
1 JJG（烟草）24—2010
5通用技术要求 5.1外观检查
测定仪结构无明显损伤，外观无严重划伤或锈蚀，铭牌标注清晰，附件完整，各连接件和接头接触良好，测量头表面光滑无损伤。 5.2工作状态检查
设备开机正常，符合说明书中各项要求，所有功能可正常实现。
6 计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检验。 6.1检定条件 6.1.1环境条件
温湿度和大气压条件符合烟丝弹性测定仪的工作要求。 6.1.2检定用仪器设备 6.1.2.1游标卡尺：量程应满足0mm~300mm，不确定度应不大于0.1mm。 6.1.2.2压力测试仪：量程不应小于100N，最大允差应满足士0.2N。 6.1.2.3测速仪：量程应满足0mm/s~30mm/s，不确定度应不大于0.3mm/s。 6.1.2.4长度标准量块：长度约为20mm、40mm、60mm、80mm和100mm的标准量块，准确度应满足3级标准量块的要求。 6.1.2.5秒表：量程应满足0s~60s，最大允差应满足士0.1s。 6.2检定项目
烟丝弹性测定仪的检定项目见表1。
表1检定项目表首次检定
使用中检验
检定项目通用技术要求测量桶内直径
后续检定
+
+ + + + + + + +
+
测量头和副测量头直径
一
+ + + +
测量头压力副测量头压力施压速度长度传感器时间控制器
注：表中“十”表示必须检定的项目；“一”表示可不检定、也可根据用户要求进行检定的项目
2
建筑321---标准查询下载网 www. jz321. net JJG（烟草）24—2010
6.3检定方法 6.3.1通用技术要求的检定
对烟丝弹性测定仪的外观和工作状态进行检查，结果应符合5.1和5.2的要求。 6.3.2测量桶内直径的检定
用游标卡尺在测量桶不同位置分别测量3次桶的内径，取平均值为最终结果，应符合 4.2.1的要求。 6.3.3测量头和副测量头直径的检定
用游标卡尺在测头的不同位置测量测头直径3次，取平均值为最终结果，应符合 4.2.2的要求。 6.3.4测量头和副测量头压力的检定 6.3.4.1将压力测试仪的压力传感器探头放置于烟丝弹性测定仪的测量头下，传感器探头中心与测量头中心应尽量保持一致。 6.3.4.2先测量测头压力3次～5次以使机器预热，之后进行正式测量，连续测10次，每两次测量应间隔10s左右，取10次测量值的平均值作为最终结果，应符合4.2.2的要求。 6.3.4.3将压力测试仪的压力传感器探头放置于烟丝弹性测定仪的副测量头下，传感器探头中心与测量头中心应尽量保持一致。 6.3.4.4先测量副测头压力3次5次以使机器预热，之后进行正式测量，连续测10次，每两次测量应间隔10S左右，取10次测量值的平均值作为最终结果，应符合4.2.2的要求。 6.3.5施压速度的检定 6.3.5.1将测速仪的感应片固定于烟丝弹性测定仪的压头上，固定位置如图1所示，在压头运动过程中，感应片应能分别触发测速仪的两个感应器。
1——烟丝弹性测定仪测头； 2——测速仪感应片； 3——测速仪感应器； 4——测速仪主机。
图1施压速度检定的俯视示意图
3 JJG（烟草）24—2010
6.3.5.2使烟丝弹性测定仪测头按照正常工作状态进行施压运动，当感应片通过测速仪 1号感应器时测速开始，随着压头的运动，感应片通过2号感应器，此时测速结束，由测速仪上读出测头在测量路径上的平均速度。 6.3.5.3在测头预热运动3次～5次后开始正式测量测头速度，按照6.3.5.2所述方法重复测量10次，每两次测量之间间隔10s左右，取平均值作为施压速度的最终结果，应符合4.2.3的要求。 6.3.6长度传感器的检定
用烟丝弹性测定仪的长度传感器测量20mm、40mm、60mm、80mm和100mm左右长度的标准量块，每个量块测量3次，取平均值作为最终结果，应符合4.2.4的要求。 6.3.7时间传感器的检定
用秒表测量测头的施压时间和释压时间，重复测量5次，取平均值作为最终结果，应符合4.2.5的要求。 6.4检定结果的处理
按本规程的要求，检定结果合格的出具检定证书，检定结果不合格的出具检定结果通知书，并注明不合格项目
检定证书中应包括烟丝弹性测定仪各项检定指标的检定结论。 6.5检定周期
烟丝弹性测定仪的检定周期为一年，仪器经过修理后应及时检定。
