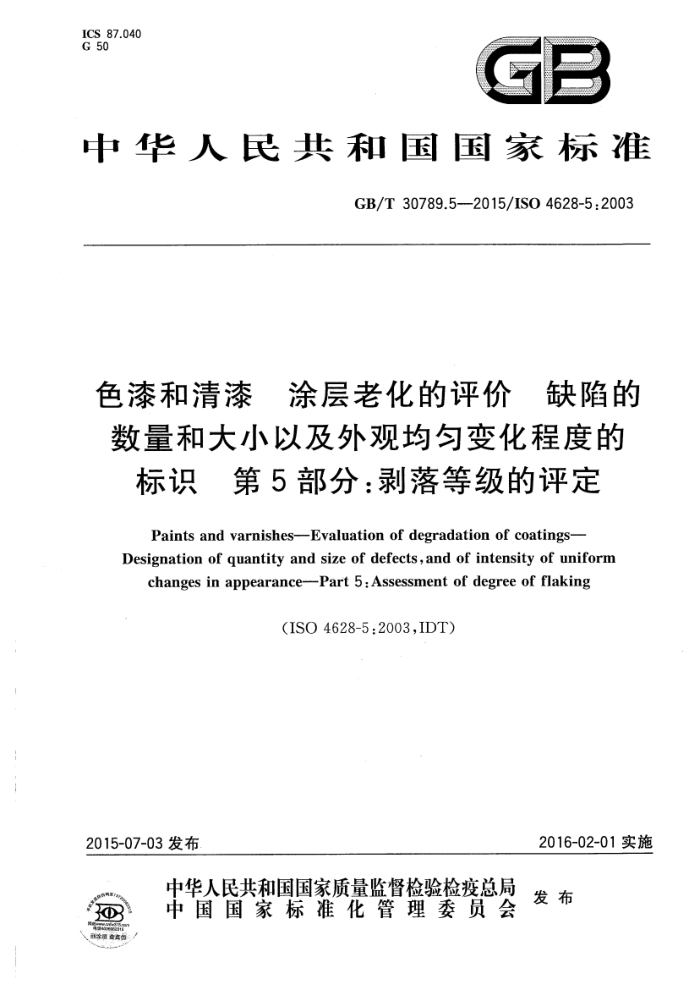

ICS 87.040 G 50
GB
中华人民共和国国家标准
GB/T30789.5-2015/IS04628-5:2003
色漆和清漆 涂层老化的评价 缺陷的数量和大小以及外观均匀变化程度的
标识第5部分：剥落等级的评定
Paints and varnishes-Evaluation of degradation of coatings- Designation of quantity and size of defects,and of intensity of uniform
changes in appearance--Part 5 : Assessment of degree of flaking
（ISO4628-5.2003,IDT)
2016-02-01实施
2015-07-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中华人民共 和 国
国家标准
色漆和清漆涂层老化的评价 缺陷的数量和大小以及外观均匀变化程度的标识第5部分：剥落等级的评定 GB/T30789.5—2015/ISO4628-5;2003
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号(100045)
网址www.spc.net.cn
总编室：(010)68533533 3 发行中心：(010)51780238
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×1230 1/16 印张0.5 字数10千字 2015年8月第一版 2015年8月第次印刷
*
书号：155066·1-52158
".?
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 GB/T30789.5—2015/ISO4628-5:2003
前言
GB/T30789《色漆和清漆 涂层老化的评价 缺陷的数量和大小以及外观均匀变化程度的标识》 分为九个部分：
第1部分：总则和标识体系；第2部分：起泡等级的评定；第3部分：生锈等级的评定；第4部分：开裂等级的评定；第5部分：剥落等级的评定；第6部分：胶带法评定粉化等级；第7部分：天鹅绒布法评定粉化等级； -第8部分：划线或其他人造缺陷周边剥离和腐蚀等级的评定； -第9部分：丝状腐蚀等级的评定。
本部分为GB/T30789的第5部分。 本部分按照GB/T1.12009给出的规则起草。 本部分使用翻译法等同采用ISO4628-5：2003《色漆和清漆 涂层老化的评价 缺陷的数量和大小
以及外观均匀变化程度的标识第5部分：剥落等级的评定》。
本部分由中国石油和化学工业联合会提出。 本部分由全国涂料和颜料标准化技术委员会（SAC/TC5)归口。 本部分起草单位：中海油常州涂料化工研究院有限公司、中华制漆（深圳)有限公司、广州合成材料
研究院有限公司、中航百慕新材料技术工程股份有限公司、东莞市镁安镁业科技有限公司。
本部分主要起草人：曹晓东、程红旗、文璟、师华、李卫荣。
1 GB/T30789.5—2015/IS04628-5:2003
色漆和清漆涂层老化的评价缺陷的数量和大小以及外观均匀变化程度的
标识第5部分：剥落等级的评定
1范围
GB/T30789的本部分给出了通过与标准的图示比较，并使用ISO4628-1中规定的定义，来评定剥落等级的方法。
ISO4628-1定义了关于涂层老化引起的缺陷的数量和大小以及外观均匀变化程度评定体系，并概述了评定体系的总则。
本评价体系适用于老化和风化所引起的缺陷，以及诸如颜色变化(例如：黄变)的均匀变化。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO4628-1色漆和清漆涂层老化的评价缺陷的数量和大小以及外观均匀变化程度的标识第1部分：总则和标识体系（Paintsandvarnishes—Evaluationofdegradationof coatings-Designation of quantity and size of defects,and of intensity of uniform changes in appearance-Part l:General in- troduction and designation system)
3术语和定义
下列术语和定义适用于本文件。
3.1
剥落等级degreeofflaking 对涂层剥落的数量、大小和深度的评定。
4 等级评定
根据剥落类型，参考表1及图1和图2来评定剥落的数量，注：图1显示的剥落为无定向剥落，图2显示的剥落是沿一个方向的剥落，这是由于底材的各向异性。
表1夏 剥落量的评级
剥落面积
等级 0 1 2
% 0 0.1 0.3
1 GB/T30789.5—2015/IS04628-5:2003
100
表2指定区域剥落大小评级
剥落等级
剥落区域大小(最大尺寸) 10倍放大镜下无可见
0 1 2 3 4 5
≤1 mm 3mm ≤10 mm ≤30mm >30 mm
当试验区域存在大小不一的剥落时，剥落大小等级用试验区域中数量足够多，能代表试验区域剥落现象的最大剥落来评定。
应尽量根据涂层剥落的层次来评定剥落深度。导致涂层剥落的类型有两种：
-a表示涂层从下层涂层剥落； -b表示整个涂层体系从基材剥落。
在光线充足的条件下进行评定。
5结果表示
评定结果一般表示为剥落量和大小的数字等级，如可能，加上剥落的深度（a或b），见图1和图2，加上剥落的近似尺寸，或是剥落区域占样板面积的比例，用百分数表示。
示例：对于剥落量为3级，剥落大小为2级，剥落深度为整个涂层从基材剥落(b)，那么结果应表示为：剥落；剥落程度3(S2)b。
必要时，评定结果也可以用文字加以详细描述。
6 试验报告
试验报告至少应包括以下内容： a) 识别受试产品所需的全部细节； b) 注明本部分编号； c) 待检表面的类型、尺寸及位置； d) 按照第5章进行评定； e) 评定时的照明情况； f) 评定时所发现的其他异常现象； g) 试验日期。
版权专有侵权必究
*
书号：155066·1-52158
GB/T30789.5-2015
