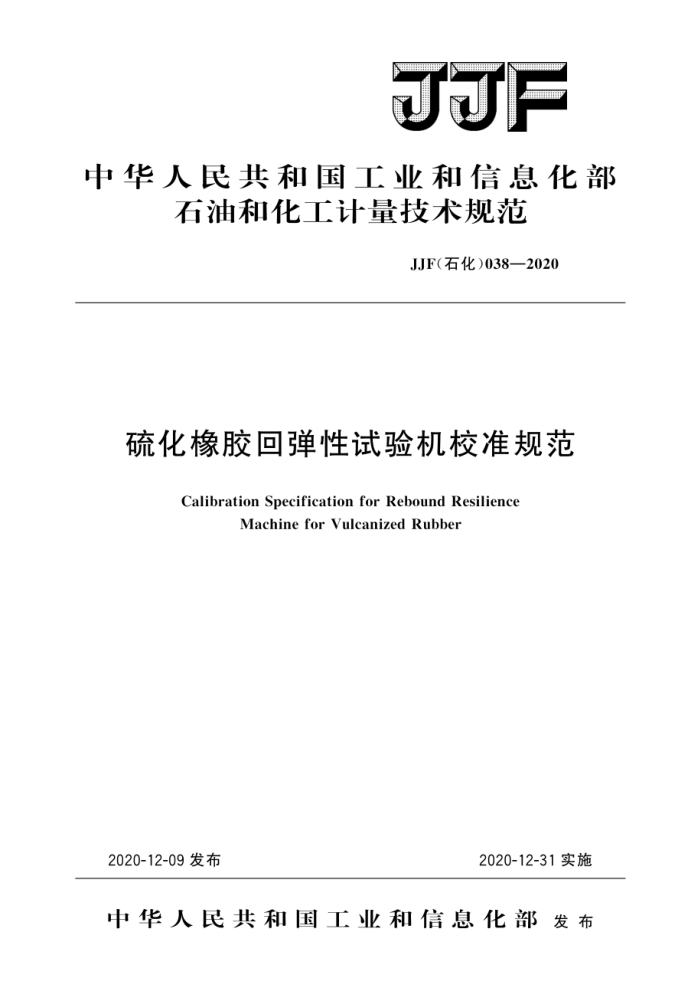

JJF
中华人民共和国工业和信息化部
石油和化工计量技术规范
JJF（石化）038—2020
硫化橡胶回弹性试验机校准规范
Calibration Specification for Rebound Resilience
MachineforVulcanized Rubber
2020-12-09发布
2020-12-31实施
中华人民共和国工业和信息化部发布 JJF（石化）038—2020
硫化橡胶回弹性试验机校准规范
JJF（石化）038—2020 代替JJG（化）105—1991
CalibrationSpecificationforRebound
Resilience MachineforVulcanizedRubber
归口单位：中国石油和化学工业联合会主要起草单位：北京橡胶工业研究设计院有限公司
沈阳橡胶研究设计院有限公司
参加起草单位：大连固特异轮胎有限公司
中策橡胶集团有限公司北京友深电子仪器有限公司
本规范委托全国石油和化工行业计量技术委员会负责解释 JJF（石化）038—2020
本规范主要起草人：
王希光（北京橡胶工业研究设计院有限公司）
闫国强（北京橡胶工业研究设计院有限公司）王克先（北京橡胶工业研究设计院有限公司）戴琳（沈阳橡胶研究设计院有限公司）
参加起草人：
尹妍妍（大连固特异轮胎有限公司）戴蔷蔷（中策橡胶集团有限公司）王磊（北京友深电子仪器有限公司） JJF（石化）038—2020
目 录
引言 1 范围
(I) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (4) (4) (4) (4) (4) (5) (6) (7) (9) (11)
引用文件 3 概述 4 计量特性 5 校准条件 5. 1 环境条件. 5.2测量标准及其他设备. 6 校准项目和校准方法· 6. 1 校准项目· 6. 2 校准方法：
2
校准结果表达 7. 1 校准记录· 7. 2 校准证书. 7. 3 不确定度 8 复校时间间隔附录A 硫化橡胶回弹性试验机校准记录格式附录B 硫化橡胶回弹性试验机校准证书内页格式附录C 摆锤下落高度测量结果不确定度评定示例附录D 摆锤质量测量结果不确定度评定示例附录E 试样夹夹持力测量结果不确定度评定示例 JJF（石化）038—2020
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》等基础性系列规范进行修订。
本校准规范修改并代替JJG（化）105一1991《硫化橡胶回弹性试验机检定规程》。 与JJG（化）105一1991《硫化橡胶回弹性试验机检定规程》相比，除编辑性修改外主要技术变化如下：
修改了校准规范名称；修改了校准所用的主要测量设备；
-
一增加了试样夹夹持力的校准；增加了所有校准项目测量结果不确定度的评定；将摆杆长度的检定修改为摆锤下落高度的校准；一将摆锤锤头直径的检定修改为校准前校准；
-
-
将摆锤的摆动次数的检定修改为校准前检查。 本规范所代替规范的历次版本发布情况为：
JJG（化）105—1991。
II JJF（石化）038—2020
硫化橡胶回弹性试验机校准规范
1范围
本规范适用于硫化橡胶回弹性试验机的校准。
2 引用文件
本规范引用了下列文件： JJF1071一2010国家计量校准规范编写规则 GB/T1681一2009硫化橡胶回弹性的测定凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3概述
硫化橡胶回弹性试验机（以下简称回弹机）是利用冲击方式测定硫化橡胶回弹性的试验设备。回弹机的原理为：回弹机摆锤在重力作用下沿弧形轨道运动，摆锤冲击夹持在机座上的橡胶试样，伴随着能量的输人，试样发生形变，当试样恢复到原来的形状时，输人能量的一部分在橡胶内部由机械能转化为热能，剩余的部分被释放出来，摆锤回弹到一定高度，回弹高度与下落高度代表输出能量与输人能量，比值即为回弹性。回弹机由一个摆状单自由度的机械摆动装置、带有试样夹持器的机座、试样夹紧装置和回弹值测量指示装置等组成。常见的摆动装置形式有斯科伯摆和卢柯摆两种，斯科伯摆摆动示意见图1，卢柯摆摆动示意见图2。
图1斯科伯摆摆动示意图
1-回弹机摆杆；2一回弹机摆锤；3—试样；4一回弹机机座；5—回弹值测量刻度尺
1 JJF（石化）038—2020
图2卢柯摆摆动示意图
1—悬丝；2—回弹机摆锤；3—支架；4—试样；5—回弹机机座；6—回弹值测量刻度尺
4 计量特性
具体计量特性见表1。
表1回弹机计量特性一览表
序号 1 2
项目
技术要求 MPE：±0.5 MPE：±3.0
摆锤下落高度/mm
摆锤质量/g
机械夹具 MPE：±20 真空夹具 MPE:±15
3
试样夹夹持力/N
注：以上所有的技术参数不作为合格性判别的依据。
5校准条件
5.1环境条件 5.1.1温度：（10~35）)℃。 5.1.2相对湿度：30%～85%。 5.2测量标准及其他设备
测量标准及其他设备见表2。
2
