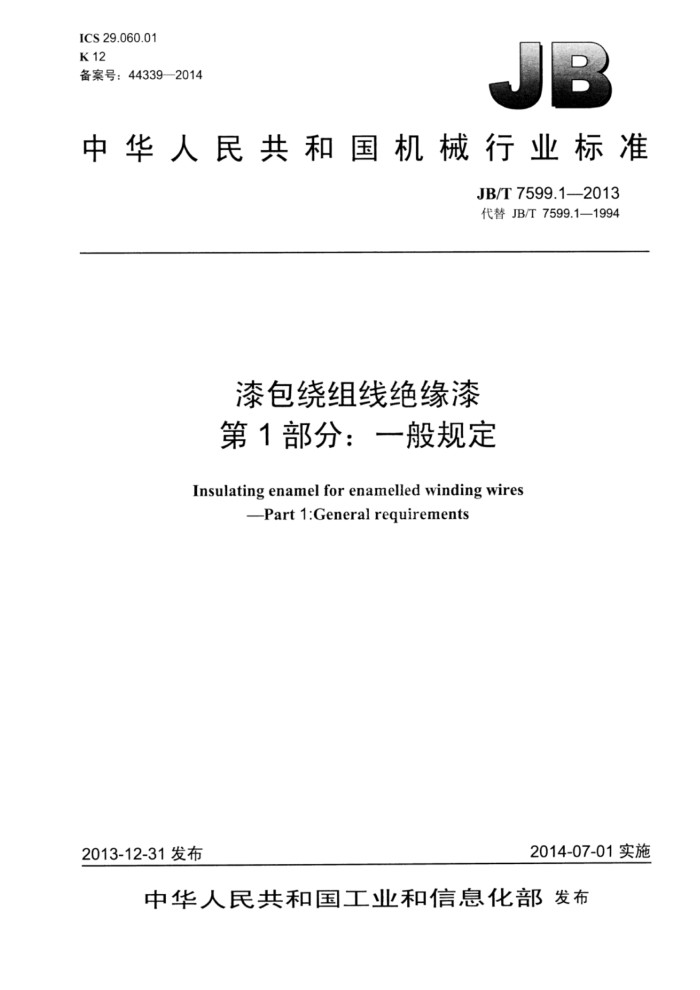

ICS29.060.01 K12 备案号：44339—2014
中华人民共和国机械行业标准
JB/T7599.1—2013 代替JB/T7599.1—1994
漆包绕组线绝缘漆第1部分：一般规定
Insulating enamel for enamelled winding wires
Part 1:General requirements
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 中华人民共 和国
机械行业标准漆包绕组线绝缘漆第1部分：一般规定 JB/T7599.1—2013
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.75印张-19千字
2014年12月第1版第1次印刷
定价：15.00元
*
书号：15111-11520 网址：http：//www.cmpbook.com 编辑部电话： (010) 88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T7599.1-2013
目 次
前言
1
范围 2规范性引用文件 3术语和定义. 4代号及产品表示方法.
.1
4..1代号... 4.2产品表示方法.. 5漆包线漆的理化性能 5.1外观... 5.2固体含量. 5.3粘度.. 6漆包线线样的制备和性能 7理化性能试验方法. 7.1外观
7.2 固体含量 7.3粘度. 8检验规则. 8.1组批.. 8.2取样. 8.3检验. 9包装、标志、贮存及运输
中 JB/T7599.1—2013
前言
JB/T7599《漆包绕组线绝缘漆》分为14个部分：
第1部分：一般规定；第2部分：120级缩醛漆包线漆；第3部分：130级聚酯漆包线漆：第4部分：130级聚氨酯漆包线漆：第5部分：155级聚酯漆包线漆：第6部分：180级聚酯亚胺漆包线漆：第7部分：200级聚酰胺酰亚胺漆包线漆：第8部分：240级芳族聚酰亚胺漆包线漆：第9部分：155级聚氨酯漆包线漆：第10部分：180级聚氨酯漆包线漆： -第11部分：聚乙烯醇缩丁醛自粘漆包线漆； -第12部分：聚酰胺自粘漆包线漆；
-
一第13部分：芳族聚酰胺白粘漆包线漆：
第14部分：环氧自粘漆包线漆。 本部分为JB/T7599的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7599.11994《漆包绕组线绝缘漆第1部分：-般规定》，与JB/T7599.11994
相比主要技术变化如下：
增加了绝缘漆的品种，由1994版的7种漆包线漆增加至本版的13种；调整了芳族聚酰亚胺漆温度指数，由220级调整为240级；一增加了漆的品种代号（见4.1.3）；修改了产品表示方法（见4.2.1和4.2.2，1994年版的4.2.1和4.2.2）； -取消了漆包线漆主、辅材料的规定（1994年版的第5章）； -取消了漆包线线样的制备中规定涂线工艺参数的内容，改为由供需双方根据实际情况协商确定（见第6章，1994年版的第7章）；增加了涂制线样用铝圆导体应符合的标准要求（见6.1）；调整了固体含量与粘度测试的试验条件和方法的具体规定（见第7章，1994年版的第9章）：调整了产品检验规则中产品按规定检验的试验项目的规定（见第8章，1994年版的第10章）。
本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：丹阳四达化工有限公司、露笑科技股份有限公司、铜陵精达特种电磁线股份
有限公司、浙江长城电工科技股份有限公司、无锡统力电工有限公司、上海特缆电工科技有限公司、常州虹波涂料有限公司、溧阳市佳禾电子材料有限公司、常州市智通树脂有限公司、艾维特电气绝缘材料（常州）有限公司、上海裕生特种线材有限公司、东特涂料（太仓）有限公司、天津市瑞中特种电工材料有限公司、常州海华化工有限公司、四川东材科技集团有限公司、宜兴市诚宇电工材料有限公司、常
II JB/T7599.1—2013
州新赛特绝缘材料有限公司、湖州大成化学工业有限公司、无锡锡洲电磁线有限公司、瑞安市升华漆包线有限公司、上海晟然绝缘材料有限公司。
本部分主要起草人：索晋玄、张建清、应江辉、许建英、姚桂华、廖和安、李福、沈和平、陈永凤、 汪萍、姚国妹、张家化、王怀刚、于跃、黄仕策、倪平。蒋伯君、股承范、吴春阳、徐进法、郑武、邵武军。
本部分所代替标准的历次版本发布情况为：
JB/T7599.1—1994
II JB/T7599.1—2013
漆包绕组线绝缘漆第1部分：一般规定
1范围
JB/T7599的本部分规定了漆包绕组线绝缘漆代号及产品表示方法、理化性能、涂制线样的性能试验方法、检验规则、包装、标志、贴存及运输。
本部分适用于漆包铜（铝）绕组线绝缘漆（简称漆包线漆）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6109.1漆包圆绕组线第1部分：一般规定 GB/T6753.4色漆和清漆用流出杯测定流出时间 GB/T7095.1 漆包铜扁绕组线第1部分：一般规定 GB/T23312.1漆包铝圆绕组线第1部分：一般规定 JB/T7599.2一2013漆包绕组线绝缘漆第2部分：120级缩醛漆包线漆 JB/T7599.3一2013漆包绕组线绝缘漆第3部分：130级聚酯漆包线漆 JB/T7599.4——2013 漆包绕组线绝缘漆 第4部分：130级聚氨酯漆包线漆 JB/T7599.5—2013 漆包绕组线绝缘漆 第5部分：155级聚酯漆包线漆 JB/T7599.62013 漆包绕组线绝缘漆 第6部分：180级聚酯亚胺漆包线漆 JB/T7599.7—2013 漆包绕组线绝缘漆 第7部分：200级聚酰胺酰亚胺漆包线漆 JB/T7599.8-—2013 漆包绕组线绝缘漆 第8部分：240级芳族聚酰亚胺漆包线漆 JB/T7599.9—2013 漆包绕组线绝缘漆第9部分：155级聚氨酯漆包线漆 JB/T7599.102013 漆包绕组线绝缘漆 第10部分：180级聚氨酯漆包线漆 JB/T7599.11—2013 漆包绕组线绝缘漆 第11部分：聚乙烯醇缩丁醛自粘漆包线漆 JB/T7599.12—2013 漆包绕组线绝缘漆 第12部分：聚酰胺自粘漆包线漆 JB/T7599.13-2013 漆包绕组线绝缘漆 第13部分：芳族聚酰胺自粘漆包线漆 JB/T7599.142013 漆包绕组线绝缘漆 第14部分：环氧自粘漆包线漆
3术语和定义
下列术语和定义适用于本文件。
3.1
耐热等级thermal class 用温度指数和热冲击温度来表示的绕组线的热性能。
3.2
型式试验（T） type test 按一般商业原则，对本标准规定的一种型号产品在供货前进行试验，以证明该产品具有良好的性能，
1 JB/T7599.1—2013
能满足规定的使用要求。型式试验的本质是一且进行这些试验后，不必重复进行，如改变漆的材料或配方及工艺会影响漆的性能时，则必须重复进行。如在产品标准中另有规定时，如定期进行等，也应按规定重复进行。 3.3
抽样试验（S） sample test 在同一制造批中抽取一定数量的漆样上进行的试验，以证明产品符合设计规范。
3.4
例行试验（R） routine test 制造厂对全部产品进行的试验。
4代号及产品表示方法
4.1代号 4.1.1系列代号
漆包线漆.. 4.1.2 绝缘漆耐热等级代号
17
105 120... 130.... 155.. 180. 200.. 220. 240.
4
4.1.3品种代号
聚酯漆. 缩醛漆.. 聚氨酯漆.. 聚酯亚胺漆. 聚酰胺酰亚胺漆聚酰亚胺漆. 芳族聚酰亚胺漆聚乙烯醇缩丁醛自粘漆聚酰胺自粘漆芳族聚酰胺自粘漆. 环氧自粘漆
0
2
.6 ...N1 .N2
.N3 .N4
4.2产品表示方法 4.2.1除自粘漆产品外，产品用代号表示如下： 2 JB/T7599.1—2013
品种代号耐热等级代号漆包线漆代号
4.2.2自粘漆产品代号表示如下：
聚乙烯醇缩丁醛自粘漆包线漆：17N1：聚酰胺自粘漆包线漆：17N2：芳族聚酰胺自粘漆包线漆：17N3：环氧自粘漆包线漆：17N4。
4.2.3产品标记由产品代号、标称固体含量和标准编号组成，示例如下：
示例1：180级聚酯亚胺漆，标称固体含量为31%，表示为：1753-31JB/T7599.6—2013。 示例2：240级芳族聚酰亚胺漆，标称固体含量为16%，表示为：1786-16JB/T7599.8—2013。 示例3：聚乙烯醇缩丁醛自粘漆，标称固体含量为12%，表示为：17N1-12JB/T7599.11-2013
5漆包线漆的理化性能
5.1外观
除非特别说明，漆包线漆应是均匀、透明液体，无机械杂质和不溶解粒子。 5.2固体含量
按JB/T7599.2—2013~JB/T7599.14—2013的规定。 漆的固体含量公差为土1%，例如标称固体含量为31%的180级聚酯亚胺漆（1753-31），其固体含
量范围为（31土1）%。 5.3粘度
按JB/T7599.2—2013~JB/T7599.14—2013的规定。
6漆包线线样的制备和性能
6.1漆包线线样的规格尺寸、漆膜厚度、涂线工艺设备和参数由供需双方协商确定。涂制线样用铜圆导体应符合GB/T6109.1的规定：涂制线样用铜扁导体应符合GB/T7095.1的规定；涂制线样用铝圆导体应符合GB/T23312.1的规定。 6.2仲裁试验时，推荐使用导体标称尺寸1.000mm或0.250mm的铜圆线、导体标称尺寸为2.00mm× 5.00mm的铜扁线，漆膜厚度规定为2级。 6.3漆包线线样的性能应符合JB/T7599.2—2013～JB/T7599.14—2013的规定。
7理化性能试验方法
7.1外观
将漆倒入合适的干燥洁净无色透明玻璃试管中，静置至气泡消失后，在白昼散射光下观察漆的颜色是否均匀透明，有无机械杂质和不溶解的粒子。
3
