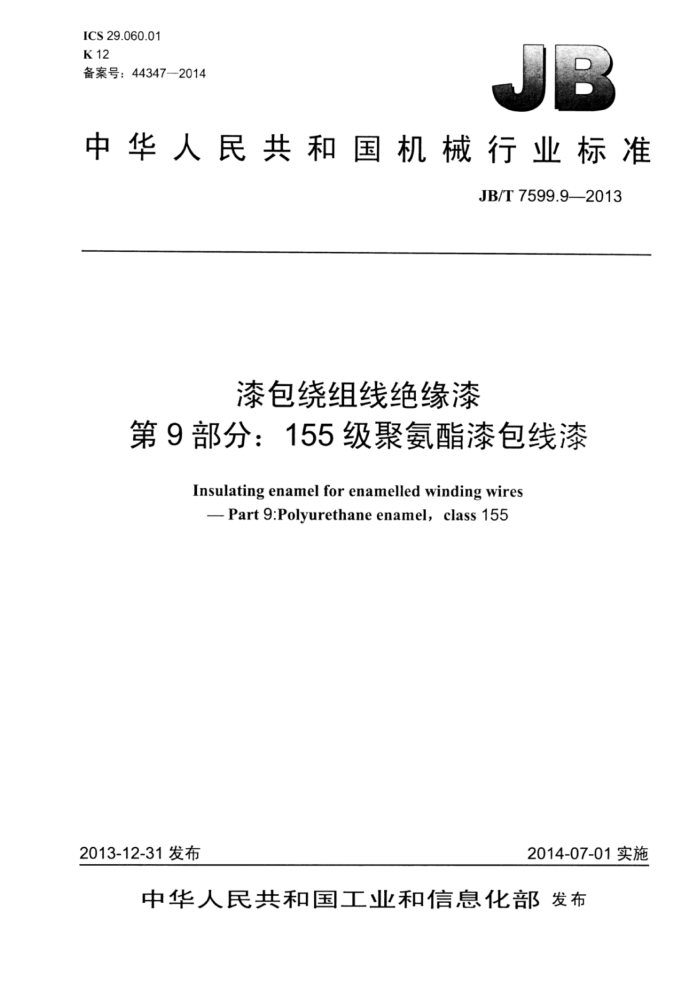

ICS29.060.01 K12 备案号：44347--2014
中华人民共和国机械行业标准
JB/T7599.9——2013
漆包绕组线绝缘漆
第9部分：155级聚氨酯漆包线漆
Insulating enamel for enamelled winding wires -Part 9:Polyurethane enamel, class 155
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T7599.9—2013
目 次
前言
范围规范性引用文件
T
2
3 使用特性 4代号... 5技术要求 5.1概述.. 5.2155级聚氨酯漆的固体含量 5.3155级聚氨酯漆的粘度， 5.4用155级聚氨酯漆涂覆漆包线 6检验项目
包装、标志、贮存及运输 JB/T7599.92013
前言
JB/T7599《漆包绕组线绝缘漆》分为14个部分：
第1部分：一般规定；第2部分：120级缩醛漆包线漆：一第3部分：130级聚酯漆包线漆：一第4部分：130级聚氨酯漆包线漆；第5部分：155级聚酯漆包线漆：第6部分：180级聚酯亚胺漆包线漆：第7部分：200级聚酰胺酰亚胺漆包线漆；第8部分：240级芳族聚酰亚胺漆包线漆；第9部分：155级聚氨酯漆包线漆；第10部分：180级聚氨酯漆包线漆；第11部分：聚乙烯醇缩丁醛自粘漆包线漆；第12部分：聚酰胺自粘漆包线漆；第13部分：芳族聚酰胺自粘漆包线漆；第14部分：环氧自粘漆包线漆。
一
本部分为JB/T7599的第9部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：宜兴市诚宇电工材料有限公司、湖州大成化学工业有限公司、浙江长城电工
科技股份有限公司、常州新赛特绝缘材料有限公司、常州虹波涂料有限公司、四川东材科技集团有限公司、东特涂料（太仓）有限公司、上海裕生特种线材有限公司、藻阳市佳禾电子材料有限公司、上海晟然绝缘材料有限公司、上海特缆电工科技有限公司、铜陵精达特种电磁线股份有限公司、瑞安市升华漆包线有限公司、无锡锡洲电磁线有限公司、无锡统力电工有限公司、露笑科技股份有限公司、艾维特电气绝缘材料（常州）有限公司、常州海华化工有限公司、丹阳四达化工有限公司、天津市瑞中特种电工材料有限公司、常州市智通树脂有限公司。
本部分主要起草人：索晋玄、蒋伯君、吴春阳、姚桂华、殷承范、沈和平、倪平、王怀刚、张家化、 陈永凤、邵武军、李福、许建英、郑武、徐进法、廖和安、应江辉、姚国妹、黄仕策、张建清、于跃、 汪萍。
本部分为首次发布。
II JB/T7599.9--2013
漆包绕组线绝缘漆
第9部分：155级聚氨酯漆包线漆
1范围
JB/T7599的本部分规定了155级聚氨酯漆包线漆的技术要求、检验规则、包装、标志、贮存及运
输。
本部分适用于155级以多异氰酸酯系的聚氨酯树脂为基的~用合适的溶剂溶解稀释制成的聚氨酯漆包线漆（以下简称155级聚氨酯漆）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4074.1绕组线试验方法第1部分：一般规定 GB/T4074.2 绕组线试验方法第2部分：尺寸测量 GB/T4074.3 绕组线试验方法第3部分：机械性能 GB/T4074.4 绕组线试验方法第4部分：化学性能 GB/T4074.5 绕组线试验方法第5部分：电性能 GB/T4074.6 绕组线试验方法第6部分：热性能 GB/T4074.7 绕组线试验方法第7部分：测定漆包绕组线温度指数的试验方法 GB/T6109.10漆包圆绕组线第10部分：155级直焊聚氨酯漆包铜圆线 JB/T7599.1一2013漆包绕组线绝缘漆第1部分：一般规定
3使用特性
3.1155级聚氨酯漆的耐热等级为155级。 3.2涂制的漆包线具有直焊性能及在高频下低tans的特性。
4代号
155级聚氨酯漆的代号为1742。
5技术要求
5.1概述
155级聚氨酯漆除满足本部分要求外，还应满足JB/T7599.1一2013的规定。 如果JB/T7599.1一2013与本部分有矛盾，以本部分为准。
1 JB/T7599.9—2013
5.2155级聚氨酯漆的固体含量
155级聚氨酯漆的固体含量代表规格见表1。 在（180土3）℃下保持1h后测得的固体含量不应超过规定值。
5.3155级聚氨酯漆的粘度
155级聚氨酯漆的粘度（25℃）代表规格见表1。
表1
155级聚氨酯漆粘度值
155级聚氨酯漆标称固体含量
4号杯式粘度计
旋转式粘度计 mPa*s
% 22 26 31 35 40
S 15~25 15~30 18~65 25~100
800~1700
其他范围的固体含量中供需双方协商确定 5.4用155级聚氨酯漆涂覆漆包线 5.4.1漆包线线样的制备应符合JB/T7599.1一2013中第6章的规定。 5.4.2用155级聚氨酯漆涂覆的漆包线性能应符合GB/T6109.10的规定。 5.4.3漆包线线样的介质损耗因数tan拐点值由供需双方协商规定。
其他范围的粘度由供需双方协商确定
6检验项目
产品检验项目、试验类型和试验方法按表2的规定。
表2 技术要求
序号
项目名称
试验类型
试验方法
漆的理化性能 1.1 外观 1.2 固体含量 1.3 粘度
1
符合JB/T7599.1—2013中 5.1的规定符合5.2的规定符合5.3的规定
JB/T7599.12013中7.1
JB/T7599.1—2013中7.2 JB/T7599.1—2013中7.3
线样性能
2
T,s
2.1 表面质量 2.2 尺寸
GB/T 4074.1 GB/T 4074.2
伸长率回弹性柔韧性和附着性耐刮
符合GB/T6109.10的规定
2.3
GB/T4074.3
2 JB/T7599.9—2013
表2（续）技术要求
序号 2.4
项目名称
试验类型
试验方法
耐溶剂直焊性电阻击穿电压
GB/T 4074.4
2.5 漆膜连续性
GB/T 4074.5
T,S
符合GB/T6109.10的规定
介质损耗因数tans 针孔热冲击软化击穿
2.6 2.7 温度指数 2.8 介质损耗因数tanS拐点值
GB/T 4074.6
GB/T4074.7 GB/T 4074.5 日测
T T, s
符合5.4.3的规定符合JB/T7599.1—2013中第9章的规定
包装
3
R
包装、标志、贮存及运输
7
见JB/T7599.1—2013中第9章的规定 10
L/ar
中华人民共和国
机械行业标准漆包绕组线绝缘漆
第9部分：155级聚氨酯漆包线漆
JB/T7599.9—2013
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.5印张?11千字 2014年12月第1版第1次印刷
定价：12.00元
*
书号：15111：11528 网址：http：/www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究
JB/T7599.9-2013
打印日期：2015年1月9日F009A
