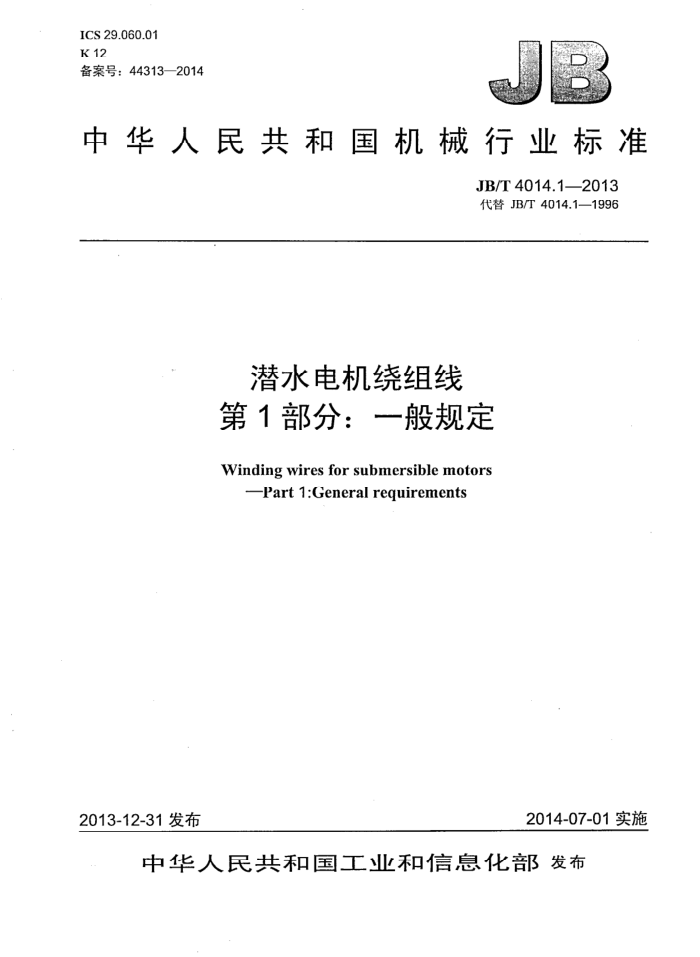

ICS 29.060.01 K 12 备案号:44313—2014
中华人民共和国机械行业标准
JB/T 4014.12013 代替 JB/T 4014.1—1996
潜水电机绕组线第1部分:一般规定
Winding wires for submersible motors
-Part 1:General reguirements
2014-07-01实施
2013-12-31 发布
中华人民共和国工业和信息化部发布
JB/T 4014.1---2013
次
目
前言 1 范围. 2 规范性引用文件.. 3术语和定义、符号和代号
3.1术语和定义 3.2 符号和代号 3.3产品表示方法 4潜水电机绕组线的技术要求 4.1导体 4.2 绝缘, 4.3 护套 5成品耐水线性能..
+
000.000
+++#
+
5.1 耐电压试验 5.2 绝缘电阻试验 5.3 水压试验 5.4 加速寿命试验 6 交货长度
电#电邮电电电电电邮 中心心中心
试验方法 7.1 常压工频加速寿命试验(简称加速寿命试验) 7.2 水压试验 8 检验规则. 9 包装图1 同一截面绝缘层的偏心图2线圈芯子表1 导体绞合参数. 表2 耐水线20℃时的绝缘电阻表3 试验压力表4 加速寿命试验的试验温度和中值寿命表5 交货长度
7
2e
JB/T 4014.1-2013
前 言
JB/T4014《潜水电机绕组线》分为四个部分:
第1部分:一般规定; 第2部分:额定电压450/750V及以下聚乙烯绝缘尼龙护套耐水绕组线;一第3部分:额定电压450/750V及以下改性聚丙烯绝缘耐水绕组线;第4部分:额定电压600/1000V及以下交联聚乙烯绝缘尼龙护套耐水绕组线。
本部分为JB/T4014的第1部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T4014.1—1996《潜水电机绕组线第1部分:一般规定》,与JB/T4014.1--1996相比
主要技术变化如下:
用改性聚丙烯绝缘耐水绕组线的相关内容代替前版标准中聚氯乙烯绝缘耐水绕组线的相关内容; 更新了相应的规范性用文件(见第2章,1996年版的第2章);将前版标准中导体、绝缘和护套的相关内容并入本版的“潜水电机绕组线的技术要求”一章中(见第4章,1996版的第4章~第6章);其后内容的章条号顺沿(见第5章~第9章,1996年版的第7章~第11章); 修改了试验用水溶液的组成(见7.1.2.3,1996年版的9.1.2.3)
本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会(SAC/TC213)归口。 本部分负责起草单位:上海电缆研究所。 本部分参加起草单位:河北国潜线缆有限责任公司、山西天海泵业有限公司、上海特缆电工科技有
限公司、沙河市潜水电线厂、黄洋铜业有限公司、河北瑞光线缆有限公司、西安科联潜水电线有限责任公司。
本部分主要起草人:张敬平、陈惠民、李福、李充召、尚怀元、唐家梓、李润芳、黄河、郑学元、 牛铁君。
本部分所代替标准的历次版本发布情况为:
-JB/T 4014.1-1996.
II
JB/T 4014.1—2013
潜水电机绕组线第 1部分:一般规定
1范围
JB/T4014的本部分规定了潜水电机绕组线产品通用技术要求、试验方法、检验规则和包装等。 本部分适用于JB/T4014.2--2013、JB/T4014.3—2013和JB/T4014.4—2013规定的耐水绕组线(以
下简称耐水线)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T3953—2009电工圆铜线 GB/T4074.1绕组线试验方法 第1部分:一般规定 GB/T6109(所有部分)漆包圆绕组线 JB/T4014.2一2013潜水电机绕组线第2部分:额定电压450/750V及以下聚乙烯绝缘尼龙护套
耐水绕组线
JB/T4014.3---2013潜水电机绕组线第3部分:额定电压450/750V及以下改性聚丙烯绝缘耐水绕组线
JB/T4014.4—2013潜水电机绕组线第4部分:额定电压600/1000V及以下交联聚乙烯绝缘尼龙护套耐水绕组线
JB/T8135(所有部分) 绕组线包装
3术语和定义、符号和代号
3.1术语和定义
下列术语和定义适用于本文件。 3.1.1
额定电压rated voltage 耐水线设计及确定其性能试验用的基准电压。 注1:额定电压用U/U用表示,单位为伏(V),耐水线的额定电压至少等于该交流潜水电机的额定电压。 注2:U为任一相导体和“地”(周围介质)之间的电压有效值。 注3:U为潜水电机中任意两相耐水线绕组之间的电压有效值。
3.2符号和代号 3.2.1系列代号
潜水电机绕组线, 3.2.2导体结构代号
s
(可省略)
实心铜导体
1
JB/T 4014.1--2013
漆包铜导体,绞合铜导体
0
3.2.3绝缘材料代号
聚乙烯绝缘改性聚丙烯绝缘交联聚乙烯绝缘
P
3.2.4 护套材料代号
尼龙护套 3.3产品表示方法 3.3.1产品型号见JB/T4014.2—2013、JB/T4014.3---2013和JB/T4014.4-2013的规定。 3.3.2产品用型号、标称直径(实心导体)或绞合导体结构及各部分编号表示。 3.3.3示例:
N
示例1:绞合导体结构为19/0.80的绞合铜导体聚乙烯绝缘尼龙护套耐水绕组线,表示为:SJYN19/0.80JB/T4014.2
-2013.
示例2:标称直径为1.40mm的实心铜导体改性聚内烯绝缘谢水绕组线,表小为:SP1.40JB/T4014.3一2013。 示例3:标称直径为1.40mm的实心铜导体交联聚乙烯绝缘尼龙护套耐水绕纠线,表小为:SYJN1.40JB/T4014.4
2013.
4潜水电机绕组线的技术要求
4.1导体 4.1.1漆包铜导体
SQYN型耐水线导体应采用符合GB/T6109的各种2级漆膜漆包铜圆线。 4.1.2实心铜导体
SP和SYJN型耐水线导体应采用符合GB/T3953—2009的TR型软圆铜线。 4.1.3绞合铜导体
SJYN、SJP和SJYJN型耐水线导体应采用多根符合GB/T3953—2009的TR型圆铜线绞合而成,节径比和绞向应符合表1的规定,绞合铜导体的根数和标称直径应符合JB/T4014.2-2013、JB/T4014.3 2013 和 JB/T 4014.4--2013 的规定。
表 1 导体绞合参数
节径比 Λ 25 da 内层 40 da 外层20 da
绞合方式
绞向
左右左
一次绞含二次绞合
d为该层导体计算外径,单位为毫米(mm)
2
JB/T 4014.1--2013
4.2绝缘 4.2.1各种型号耐水线应采用JB/T4014.2—2013、JB/T4014.3—2013和JB/T4014.4-2013规定的绝缘材料。 4.2.2绝缘的标称厚度应符合JB/T4014.2--2013、JB/T4014.3--2013和JB/T4014.4-2013列出的各种型号和规格耐水线的规定值,绝缘厚度平均值不应小于标称值的90%。 4.2.3同一截面绝缘层的偏心度E按公式(1)计算,其值不应大丁15%。
Omax --Omin max + Omin
(1)
E:
式中: Smax-同一截面绝缘层的最人厚度,单位为毫米(mm); Smin-一同一截面绝缘层的最小厚度,单位为毫米(mm)。
5m
max 间一截绝缘层的最人厚度; Smin 同一截面绝缘层的最小厚度
图1同一截面绝缘层的偏心
4.2.4绝缘层应紧密挤包在导体上,绝缘表面应光滑圆整,无气泡、杂质和机械损伤。 4.3护套 4.3.1护套采用尼龙1010或尼龙6等合适材料,供需双方另有协议除外。 4.3.2护套的标称厚度应符合JB/T4014.2--2013和JB/T4014.4-2013中列出的各种型号和规格耐水线的规定值,其最薄处的厚度不应小于标称值减去0.05mm。 4.3.3护套表面应光滑平整,无气泡、杂质及机械损伤。
5成品耐水线性能
5.1耐电压试验
整圈或整盘耐水线,浸在室温水中至少24h后,应经受符合公式(2)规定的交流试验电压U历时1min 而不击穿,其中 Ur最低不得低于3000V。
(2)
Ur-2Uo+1 000
式中: Ur 交流试验电压,单位为伏(V);
3
JB/T 4014.12013
Uo一耐水线的额定电压,单位为伏(V)。 5.2绝缘电阻试验
耐水线20℃时的绝缘电阻不应小于表2的规定值。 绝缘电阻试验应在通过5.1规定的耐电压试验后的耐水线上取下长度不小于10m的试样,浸入(20
±2)℃的水中至少24h后方可进行。试验电压为1000V直流电压。 5.3水压试验
耐水线按7.2的规定进行水压试验后,试样不应击穿。试验压力应符合表3的规定
表2耐水线20℃时的绝缘电阻
20℃时的绝缘电阻最小值
型 号 SQYN SJYN SP SJP SYJN SJYJN
MΩ - km
1 000
表3 试验压力
试验压力最低值
型 号 SQYN SJYN SP SJP SYJN SJYJN
MPa
1.5
5.4加速寿命试验
耐水线按7.1的规定进行加速寿命试验,试验温度和中值寿命应符合表4的规定。
表4加速寿命试验的试验温度和中值寿命
绝缘标称厚度
试验温度
中值寿命最低值
型号
mm
h 700 900 1 000 700 900 1 000 1 000
>
M 0.35 0.45
SQYN SJYN
60 ±2
0.35 0.45
0.35 0.45
SP SJP SYJN SJYJN
60 ±2
0.35 0.45
90±2
4
