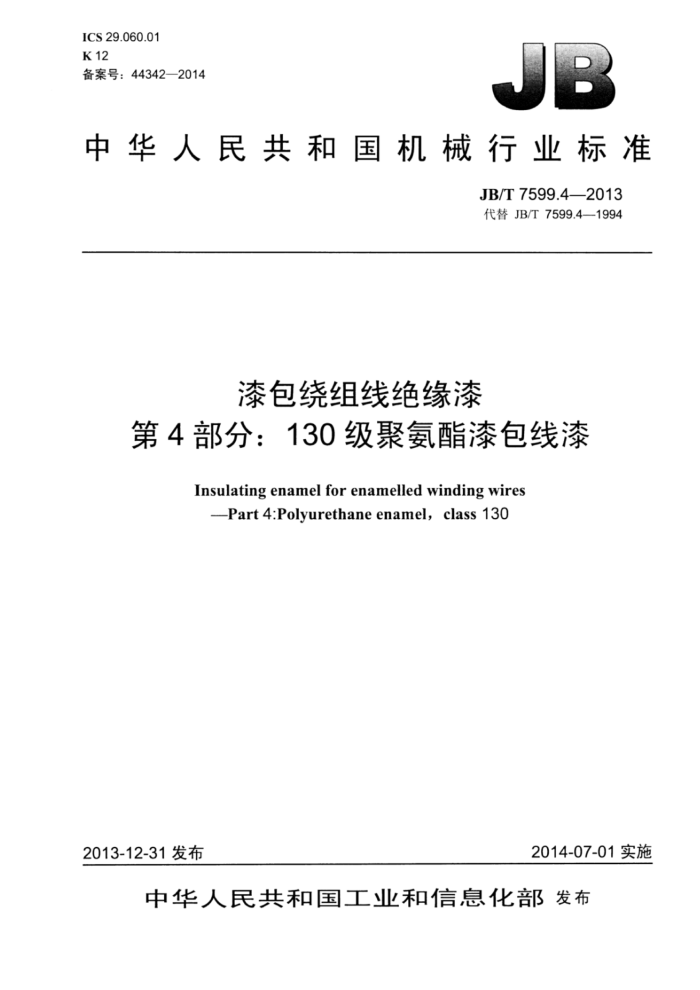

ICS29.060.01 K12 备案号：44342—2014
中华人民共和国机械行业标准
JB/T7599.4—2013 代替JB/T7599.4—1994
漆包绕组线绝缘漆
第4部分：130级聚氨酯漆包线漆
Insulating enamel for enamelled winding wires
-Part 4:Polyurethane enamel,class 130
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T7599.4—2013
目 次
前言
I
范围. 2规范性引用文件 3使用特性 4代号.. 5技术要求 5.1概述. 5.2130级聚氨酯漆的固体含量
5.3130级聚氨酯漆的粘度， 5.4用130级聚氨酯漆涂覆漆包线 6检验项目 .中
包装、标志、贮存及运输
7 JB/T7599.4-2013
前言
JB/T7599《漆包绕组线绝缘漆》分为14个部分：
第1部分：一般规定； -第2部分：120级缩醛漆包线漆：第3部分：130级聚酯漆包线漆；第4部分：130级聚氨酯漆包线漆； -第5部分：155级聚酯漆包线漆；一第6部分：180级聚酯亚胺漆包线漆； -第7部分：200级聚酰胺酰亚胺漆包线漆：第8部分：240级芳族聚酰亚胺漆包线漆：第9部分：155级聚氨酯漆包线漆；第10部分：180级聚氨酯漆包线漆：第11部分：聚乙烯醇缩丁醛自粘漆包线漆：
一
一
第12部分：聚酰胺自粘漆包线漆； -第13部分：芳族聚酰胺自粘漆包线漆：第14部分：环氧白粘漆包线漆。
本部分为JB/T7599的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7599.4一1994《漆包绕组线绝缘漆第4部分：130级聚氨酯漆包线漆》，与JB/T
7599.4-1994相比主要技术变化如下：
将漆的型号改为由代号表示：一调整了漆的固体含量和粘度的范围由代表规格确定，代表规格中其他范围的固体含量和粘度可由供需双方协商规定（见5.2和5.3，1994年版的5.1.1和5.1.2）；
一增加了漆包线介质损耗因数tanS拐点值由供需双方协商规定（见5.4.3）；一删除了涂线工艺参数（1994年版的第7章）：增加了包装、标志、则存及运输（见第7章）；
删除了130级聚氨酯漆包线漆涂线工艺参数（1994年版的附录A）。 本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：常州海华化工有限公司、铜陵精达特种电磁线股份有限公司、瑞安市升华漆
包线有限公司、四川东材科技集团有限公司、湖州大成化学工业有限公司、东特涂料（太仓）有限公司、 露笑科技股份有限公司、溧阳市佳禾电子材料有限公司、常州虹波涂料有限公司、上海晟然绝缘材料有限公司、上海特缆电工科技有限公司、无锡锡洲电磁线有限公司、浙江长城电工科技股份有限公司、无锡统力电工有限公司、常州新赛特绝缘材料有限公司、宜兴市诚宇电工材料有限公司、丹阳四达化工有限公司、天津市瑞中特种电工材料有限公司、上海裕生特种线材有限公司、艾维特电气绝缘材料（常州）有限公司、常州市智通树脂有限公司。 II JB/T7599.42013
本部分主要起草人：李福、黄仕策、许建英、郑武、倪平、吴春阳、王怀刚、应江辉、陈永凤、沈和平、邵武军、徐进法、姚桂华、廖和安、殷承范、蒋伯君、张建清、于跃、张家化、姚国妹、汪萍。
本部分所代替标准的历次版本发布情况为：
-JB/T7599.4—1994。
ⅡI JB/T7599.4--2013
漆包绕组线绝缘漆
第4部分：130级聚氨酯漆包线漆
1范围
JB/T7599的本部分规定了130级聚氨酯漆包线漆的技术要求，检验规则、包装、标志、贮存及运
输。
本部分适用于130级以多异氰酸酯系的聚氨酯树脂为基的，用合适的溶剂溶解稀释制成的聚氨酯漆包线漆（以下简称130级聚氨酯漆）。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4074.1绕组线试验方法第1部分：一般规定 GB/T4074.2绕组线试验方法第2部分：尺寸测量 GB/T4074.3绕组线试验方法第3部分：机械性能 GB/T4074.4绕组线试验方法第4部分：化学性能 GB/T4074.5绕组线试验方法第5部分：电性能 GB/T4074.6绕组线试验方法第6部分：热性能 GB/T4074.7绕组线试验方法第7部分：测定漆包绕组线温度指数的试验方法 GB/T6109.4漆包圆绕组线第4部分：130级直焊聚氨酯漆包铜圆线 JB/T7599.1一2013漆包绕组线绝缘漆第1部分：一般规定
3使用特性
3.1130级聚氨酯漆的耐热等级为130级。 3.2涂制的漆包线具有直焊性能及在高频下低tans的特性。
4代号
130级聚氨酯的代号为1732。
5技术要求
5.1概述
130级聚氨酯漆除满足本部分要求外，还应满足JB/T7599.1一2013的规定，如果JB/T7599.1一2013与本部分有矛盾，以本部分为准。
I JB/T7599.4—2013
表2（续）技术要求
序号
项目名称
试验类型
试验方法
电阻击穿电压
2.5 漆膜连续性
GB/T 4074.5
介质损耗因数tans 针孔热冲击软化击穿
T, S
符合GB/T6109.4的规定
2.6 2.7 温度指数 2.8 介质损耗因数tan拐点值 3 包装
GB/T 4074.6 GB/T 4074.7
T T, s GB/T4074.5
符合5.4.3的规定符合JB/T7599.1—2013中第9章的规定
目测
R
包装、标志、贮存及运输
7
见JB/T7599.1-2013中第9章的规定。
3 1
5
中华人民共和国
机械行业标准漆包绕组线绝缘漆
第4部分：130级聚氨酯漆包线漆
JB/T7599.42013
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm0.75印张?15千字
2014年12月第1版第1次印刷
定价：15.00元
*
书号：15111-11523 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究
JB/T7599.4-2013
打印日期：2015年1月9日F009A
