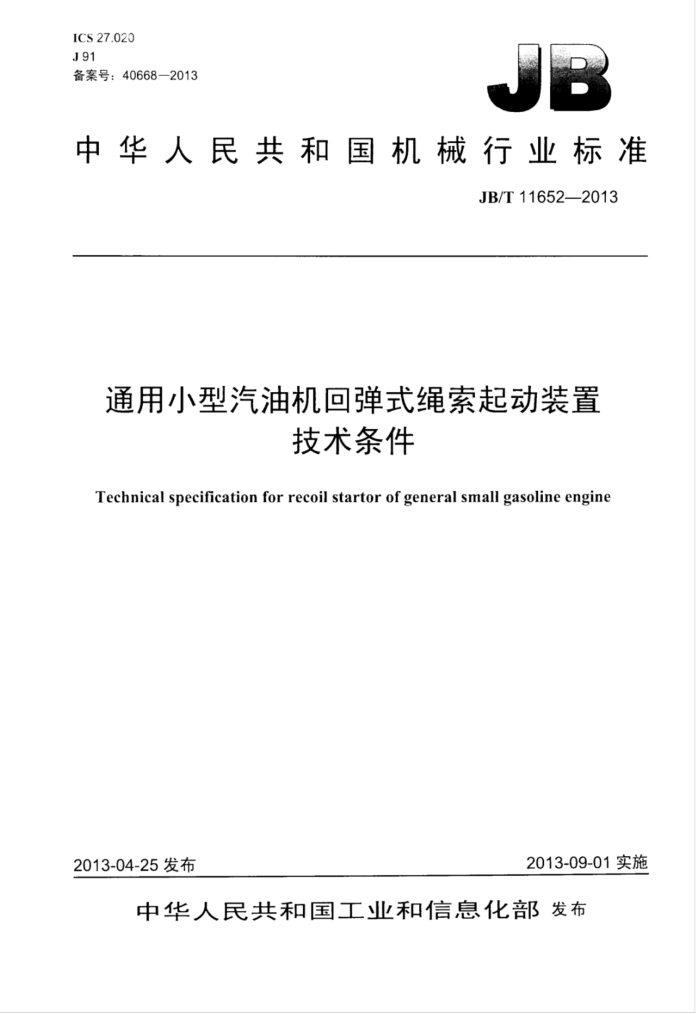

ICS27.020 J91 备案号：40668—2013
中华人民共和国机械行业标准
JB/T11652—2013
通用小型汽油机回弹式绳索起动装置
技术条件
Technical specification for recoil startor of general small gasoline engine
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
通用小型汽油机回弹式绳索起动装置
技术条件 JB/T 11652-2013
+
机械工业用版山版发行北京市万庄人街22号
邮政编码：100037
*
210mm×297mm-0.5张-11 T 2014年3月第1版第1次印刷
定价：12.00元
*
+号：15111-11012 网址：http：/www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11652—2013
目 次
前言
.
范用 2 规范性引用文件技术要求..
1
3
3.1 般要求.. 3.2 性能要求 3.3 安企要求.. 3.4 正要零部件要求 3.5 外观.. 4试验方法. 4.1 尺寸、外观.. 4.2 性能试验 5检验规则. 5.1出厂检验. 5.2型式检验.. 5.3抽样方法... 5.4合格判定， 6标志、包装、运输及则存 6..．标志 6.2包装、运输. 6.3 存表1起动器外表面汕漆涂层质量 JB/T11652—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由国机械工业联合会提出本标准由企国内燃机标准化技术委员会（SAC/TC177）归口。 本标准起草单位：重庆宗中通用动力机械有限公司、临沂市金立机械有限公司、天津内燃机研究所。 本标准上要起草人：彭清奇、覃涛、温以民、林漫群。 本标准为首次发布。
II JB/T116522013
通用小型汽油机回弹式绳索起动装置技术条件
1范围
本标准规定了通用小型汽汕机用回弹式绳索起动装置的技术要求、试验方法、检验规则、标志、包装、运输及贴存
本标准适用通用小型汽汕机用回弹式绳索起动装置（以下简称“起动器”）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用本文件。
GB/T191--2008包装储运图示标志 GB/T1804一2000一般公差未注公差的线性和角度公差 GB/T2828.1一2012计数抽样检验程序第1部分；按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T6388—1986运输包装收发货标志 GB/T6414—1999 铸件尺寸公差与机械加工余量 GB/T9286--1998 色漆和清漆漆膜的划格试验 GB/T9761—2008 色漆和清漆色漆的百视比色 GB/T13452.2-1992 色漆和清漆漆膜厚度的测定 GB/T13916—2002 冲压件形状和位置未注公差 GB/T14486—2008 塑料模塑件尺丁公差 GB/T15055—2007 冲压件未注公差尺丁极限偏差 GB/T19804—2005 焊接结构的一般尺丁公差和形位公差 GB20651.1-2006 往复式内燃机安全第1部分：压燃式发动机 GB/T23342—2009 往复式内燃机回弹式绳索起动装置基本安全要求 JB/T5000.3—2007 重型机械通用技术条件第3部分：焊接件 JB/T5673--1991 农林拖拉机及机具涂漆通用技术条件
3技术要求
3.1一般要求 3.1.1起动器应按经规定程序批准的产品图样及技术文件制造，并应符合本标准的规定。 3.1.2起动器应在-5℃～40℃（268K313K）的环境温度条件下正常T作，同时零部件应无何损坏或开裂。用户有特殊要求时，按供需双方的协议执行。 3.1.3未注公差应符合：
a）切削加T未注公差不低」GB/T1804-m级： b）冲压件形状和位置末注公差不低于GB/T13916-4级； c）冲床件未注公差尺小极限偏差不低了GB/T15055-c级；
1 JB/T11652—2013
d）焊接结构件未注尺寸公差和形位公差不低」GB/T19804-B级： e）铸件尺公差不低丁GB/T6414-CT6级： f）塑料件米注公差不低JGB/T14486-2008表2-般精度等级。
3.2性能要求 3.2.1起动器各运动作动作灵活可靠，不有卡滞、异响现象。 3.2.2起动器棘爪与起动轮能可靠接合和脱开。 3.2.3起动器纯索能自动重绕，回复原位。 3.2.4起动器可靠工作次数：用手持式汽汕机不低：10000次；用！非手持式汽油机：必不低于 15000次。用户的特殊要求按供需双方的协议执行。 3.3安全要求 3.3.1挤压 3.3.1.1所设计-的索柄使操作者在将其松开时不至受伤或夹住。 3.3.1.2索柄与起动器及汽油汕机的罩壳或防护装置之问的问距应符合GB20651.1的规定。 3.3.2其他要求
起动器的其他安全要求应符合GB/T23342-2009中5.1、5.2.25.2.6的规定 3.4主要零部件要求 3.4.1起动器问位螺旋盘簧材料推荐选用：65Mn.50CrVA、60Si2MnA60Si2Mn、62Si2MnA：62Si2Mn 等弹簧钢，盘簧应进行强压处理和热处理；表面不应有锈蚀、折痕及凸凹缺陷。 3.4.2起动绳索全部拉出后，绳轮应有0.5圈1.5圈的旋转余量；拉出起动绳索后，应能顺利地回复到位，手把应紧贴导向套。 3.4.3塑料制品不得有缺料、多料、嵌件裂缝、嵌件内孔存料，不得有局部变形现象。 3.5外观 3.5.1所有零件不应有飞边、毛刺、尖角、砂眼、气泡、裂纹、伤痕及锈蚀。 3.5.2 电镀件表面镀层以均匀、牢固，不应有气泡、剥落、露底及碰伤等缺陷。 3.5.3焊接表面平整、均匀，不有虚焊，符合JB/T5000.3的规定。 3.5.4起动器表面汕漆涂层的质量符合JB/T5673的涂层质量的规定，起动器外表面汕漆涂层质量应符合表1的规定。
表1起动器外表面油漆涂层质量
名 称
质量要求
漆膜外观漆膜厚度漆膜附着力
光滑平整、色泽均勺、无明显的涂漆缺陷 ≥40 μm 不低于Ⅱ级
4试验方法
4.1尺寸、外观
尺小用通用或专用检具进行，外观用肉眼目测及手感进行。
2 JB/T11652—2013
4.2性能试验 4.2.1可靠工作试验 4.2.1.1起动器一般装在整机状态下进行可靠T作次数试验（试验时应达到汽汕机点火转速，而不需要汽汕机点火，起动绳索拉出角度为沿切线方可土5。），也可在专用试验装置1进行模拟试验（试验时应达到汽油机点火转速） 4.2.1.2起动器可靠工作次数试验时，每次以保证达到汽汕机的起动转速，在试验中同时检查本标准 3.2.1~3.2.3. 4.2.2材质及硬度试验
起动器零部件的材质采用理化分析：硬度用硬度进行测量。 4.2.3灵活性试验
起动器灵活性用目视和手操作进行试验。 4.2.4涂装零部件颜色和外观试验
涂装零部件颜色和外观按GB/T9761的规定与标准色板对照。 4.2.5漆膜厚度试验
涂装零部件的漆膜厚度按GB/T13452.2的规定进行 4.2.6漆膜附着力试验
漆膜附着力按GB/T9286的规定进行 4.2.7安全性试验
起动器的安全要求按GB/T23342一2009十的规定进行测试或确认。
5检验规则
5.1出厂检验 5.1.1起动器应经制造厂质量检验部门逐台检验合格，并附有检验合格证后方可出厂。 5.1.2出厂检验项月为：3.2.1～3.2.3、3.3、3.5 5.2型式检验 5.2.1有下列情况之一时，应进行型式检验：
新产品或老产品转广生产的试制定型鉴定；一正式生产后，如结构、材料、丁艺有较大改变，可能影响产品性能正常生产中每-不少丁一次一一停产半后，恢复生产；一出厂检验结果与上次型式检验有较大差异：一国家质量管理机构提出进行型式检验要求。
5.2.2型式检验的项目为本标准第3章中的全部项目 5.3抽样方法 5.3.1出厂检验抽样按GB/T2828.1中的正常检查--次性抽样方案，采用特殊检查水平S-1， AQL=0.015，通常每批产品抽检2台。
A JB/T11652—2013
5.3.2型式检验的起动器应从出厂检验合格的同批产品中随机抽取2件。先按出厂检验页目检验合格后，再对其余项目进行检验。 5.4合格判定 5.4.1出1检验必须全部符合5.2.2的要求，若有--项不合格，则重新抽取加倍数量样：就该不合格项进行复检；如仍然不含格，则判该批产品不合格。 5.4.2型式检验必须全部符合本标准的要求，若有-项不合格，则以重新抽取加倍数量“品就该不合格项进行复检：如仍然不合格，则判该批产品不合格。 5.4.3购货单位检测产品质量时抽样方法及可接收质量限AQL值由供需双方按GB/T28:3.1的规定协商确定。 6标志、包装、运输及贮存 6.1标志
每套起动器应按合同或协议规定，在起动器的盖板、导风罩的明显位置「，作出正确明显、清晰的永久性标记，但不能影响起动器的使用、性能和外观质量。 6.2包装、运输 6.2.1起动器在包装前以清洁干净，在裸露的金属表面（不包括经表面处理的金属表面，应涂抹防锈油，并用防水蜡纸包装后装入包装箱内，小注意避光及避紫外线照射，以防造成色差。包时各起动器之间应加以软质填充物隔开。 6.2.2包装材料和包装方式应符合双方签定的合间或协议的规定。 6.2.3包装箱的大小和强度以保证在正常运输情况下，装运、贴存方便承不致损伤起动器。 6.2.4包装箱内应有制造厂检验合格证、装箱单，检验合格证上应有：
一制造厂名称、厂标； -汽油机型号、零部件名称：检验日期。
6.2.5包装箱外表面应标明：
制造厂名称、厂（商）标、厂址、电话：一汽油机型号、零部件名称：装箱日期、数量、净质量、总质量：箱体外廓尺：长×宽×高：执行标准的编号：
一
“易碎物品”“怕雨”等包装储运图示标志，J以符合GB/T191的规定。
6.2.6包装箱的收发货标志应符合GB/T6388的规定。 6.3贮存
起动器储存在阴凉、通风、干燥的库房内，在正常保管和使用的情况下，制造厂应证其质量保证期为一年。
