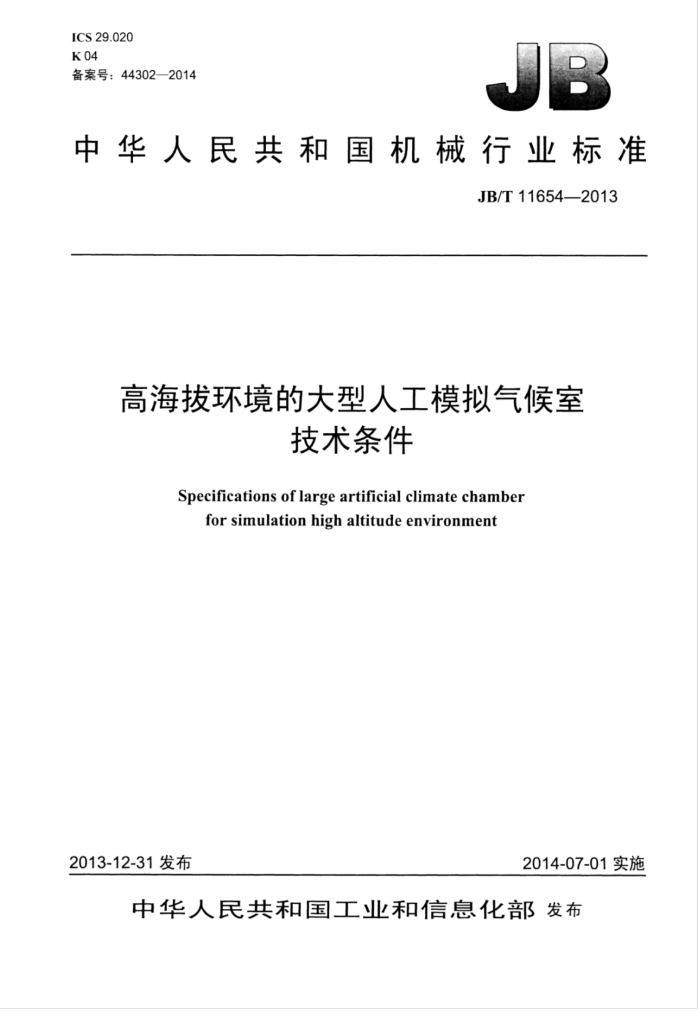

ICS29.020 K04 备案号：44302—2014
中华人民共和国机械行业标准
JB/T11654—2013
高海拔环境的大型人工模拟气候室
技术条件
Specifications of large artificial climate chamber
for simulation high altitude environment
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 中 华人 民共和国
机械行业标准
高海拔环境的大型人工模拟气候室
技术条件 JB/T116542013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.75印张·23千字
2014年11月第1版第1次印刷
定价：15.00元
*
书号：15111-11483 网址：http：/www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11654-2013
目 次
前言. 1 范围 2 规范性引用文件. 3 术语和定义 4技术条件 4.1人工模拟气候室结构 4.2人工模拟气候室性能项目及要求 4.3人工模拟气候室其他技术要求 5测试方法.. 5.1测试仪器. 5.2 测试条件. 5.3 温度、湿度测试方法. 5.4 低气压测试方法 5.5 风速测试方法.. 附录A（资料性附录）测试布点取值示例图1工作空问示意图. 图2 相邻层布点示意图表1 性能项目表2 性能参数指标
.I
6 JB/T11654—-2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国高原电工产品环境技术标准化技术委员会（SAC/TC330）归口。 本标准负责起草单位：昆明电器科学研究所、湘潭电机股份有限公司。 本标准参加起草单位：国网武汉高压研究院、重庆大学。 本标准主要起草人：张东宁、李素平、高波、赵磊、周琼芳、郭灯塔、赵荣浩、廖学理、谢国政、
戎麒、万启发、蒋兴良、董俊
本标准为首次发布。
II JB/T11654-2013
高海拨环境的大型人工模拟气候室
技术条件
1范围
本标准规定了模拟高海拔环境的大型人工模拟气候室（有效容积50m≤V<1000m）的术语和定义、技术条件和测试方法。
本标准适用于对电工产品及其他产品、材料进行模拟高海拔环境（即大气压力、环境温度和相对湿度）试验的人工模拟气候室。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4797.2一2005电工电子产品自然环境条件第2部分：海拔与气压、水深与水压 GB/T105862006湿热试验箱技术条件 GB/T10590-2006高低温/低气压试验箱技术条件 GB/T11159—2010 低气压试验箱技术条件 GB/T14597-—2010 电工产品不同海拔的气候环境条件 GB/T20645一2006特殊环境条件高原用低压电器技术要求
3术语和定义
GB/T10586—2006、GB/T10590—2006、GB/T11159--2010、GB/T20645—2006界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T10586—2006、GB/T10590—2006、 GB/T11159—2010、GB/T20645-2006中的—些术语和定义。 3.1
人工模拟环境条件artificial simulated environment condition 为考核产品的环境适应性，根据一定海拔环境条件特征而人工设定的环境条件。 ［GB/T20645—2006，定义3.5]
3.2
人工模拟气候室artificial simulatedclimatechamber 为测试产品的特殊环境适应性，可进行人工模拟环境条件设定的试验室。
3.3
工作空间workingspace 人工模拟气候室内能将规定的条件维持在规定容差范围内的部分。 [GB/T10590—2006，定义3.6]
3.4
温度梯度 temperature gradient 稳定后，在任意时间问隔内，工作空间内任意两点间的温度平均值之差的最大值。
1 JB/T11654—-2013
[GB/T10590—2006，定义3.7]
3.5
温度偏差temperaturedeviation 稳定后，在任意时间间隔内，工作空问中心温度的平均值和工作空问内其他点温度的平均值之差。 ［GB/T10590—2006，定义3.9]
3.6
温度波动度temperaturefluctuation 稳定后，在给定的任意时间问隔内，工作空问内任一点的最高和最低温度之差。 ［GB/T10590—2006，定义3.5]
3.7
温度变化速率temperaturerateofchange 在工作空间内测得的两个给定温度之问的转变率，单位为摄氏度每分（℃/min）。 ［GB/T10590—2006，定义3.8]
3.8
相对湿度偏差relativehumiditydeviation 稳定后，在任意时问问隔内，工作空问中心相对湿度的平均值和工作空问内其他点的相对湿度的平
均值之差。
［GB/T10586—2006，定义3.16]
3.9
气压变化率airpressurerateofchange 在工作空间内测得的两个给定气压之间的转变率，单位为千帕每分（kPa/min）。 ［GB/T11159—2010，定义3.7]
3.10
气压偏差airpressuredeviation 稳定后，在任意时间间隔内，其气压的最高值和最低值与气压标称值之差。 [GB/T11159—2010定义3.8]
4技术条件
4.1人工模拟气候室结构 4.1.1人工模拟气候室由罐体、制冷系统、加温系统、加湿和除湿系统、真空系统、配电系统、控制系统、试验测量系统、电视监控系统等部分组成。 4.1.2人工模拟气候室罐体因容积较大，通常为圆柱形，其内壁应使用耐热、防火、防潮、不易氧化、 耐腐蚀并具有一定机械强度的材料制造，表面应易于清洁。 4.1.3保温层厚度应使人工模拟气候室环境温度控制在规定温度内，运行时不应导致罐体外表面有明显的凝露现象，罐体内凝结水不允许滴落在工作空问内，可及时处理，即配有给排水系统。 4.1.4人工模拟气候室应有足够大的门，工作空间内配有起重设备或轨道，以便于试品进出罐体。若需人员进入罐体内进行试验时，为保证试验人员的安全，要求有空气含氧量检测、紧急吸氧口、紧急进出口等相关安全措施，罐体应布置若干观察窗，并配照明除雾装置。 4.2人工模拟气候室性能项目及要求 4.2.1性能项目
性能项目见表1。
2 JB/T11654—2013
表1 性能项目
性能项目海拔m 气压 kPa 温度等级 ℃
规 定 值
1 000 2 000 3000 4.000 5 000 6000 8000 10 000 90.0 79.5 70.1 61.7 54.0 47.2 35.6 26.4
30、40、55、70、85、5、 -5. 25 30 、-40 -55
相对湿度调节范围 %RH
15～90、20～90、20~95或其他
注1：气压见GB/T4797.2—2005中表1a 注2：温度等级见GB/T10590-2006中表1。 注3：相对湿度调节范围见GB/T14597—2010中表1
4.2.2性能参数及指标
性能参数指标见表2。
表2 性能参数指标
性能项目
测量项日温度偏差℃ 温度波动度℃ 温度梯度 E℃ 温度变化速率 °C/min
温度T（0℃ ±3
±2
≤1.0 ≤2 0.35~1.2 ±2 ≤10
单参数调节
气压偏差 kPa 气压变化率 kPa/min 湿度偏差 %RH
单参数调节
±5（≤75)：+ (>75)
±3 ≤2 ≤1.0 0.35~1.2 ±2 ≤10
温度偏差 ℃ 温度梯度 C 温度波动度 ℃
综合参数调节
温度变化速率 'C/min 气压偏差 kPa 气压变化率 kPa/min 湿度偏差 %RH
±5（≤75)>75)
注1：温度偏差、温度波动度、温度梯度、温度变化率见GB/T10590—2006中表1。 注2：气压偏差、气压变化率见GB/T11159—2010中表1。 注3：湿度偏差见GB/T10586—2006中表1。
4.3 人工模拟气候室其他技术要求
人工模拟气候室其他技术要求如下： a）人工模拟气候室内参数稳定期间，工作空间风速应≤1m/s： b）配有摄像监控系统可实现罐内试验区的监控： c）配满足人工模拟气候室额定参数及其辅助设备所需的供电条件： d）冷却用水、加湿用水符合GB/T10586一2006中4.3的规定。
3
