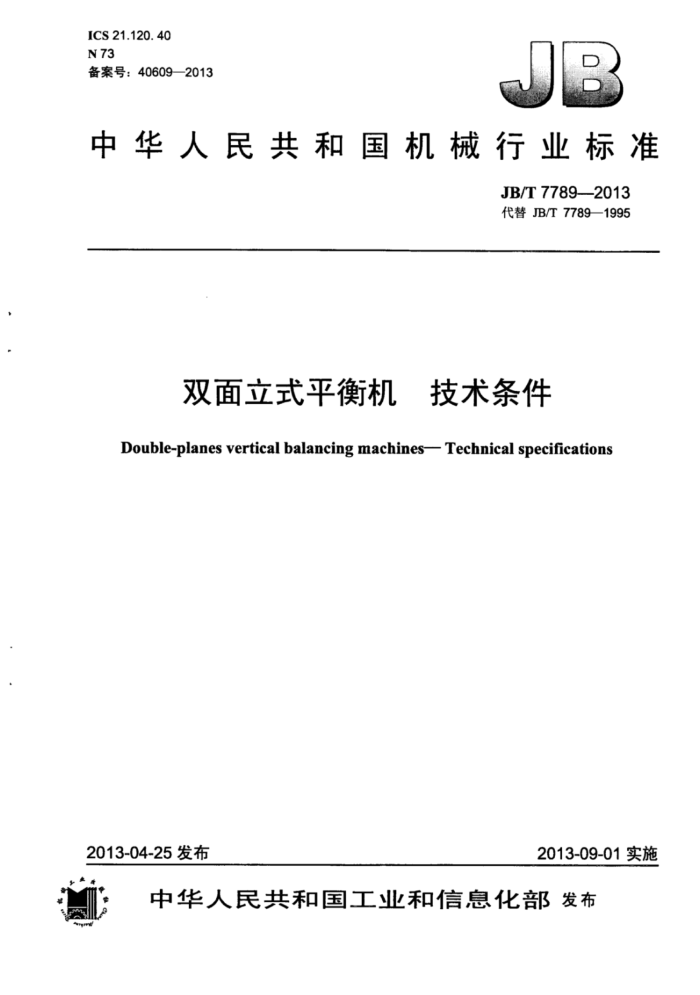

ICS 21.120. 40 N73 备案号：40609—2013
中华人民共和国机械行业标准
JB/T7789-2013 代替JB/T7789—1995
双面立式平衡机 技术条件
Double-planes vertical balancing machines- Technical specifications
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 JB/T7789—2013
目 次
前言 1 范围 2规范性引用文件. 3术语和定义、符号 3.1术语和定义. 3..2符号. 4平衡机基本参数. 5技术要求. 5.1环境与工作条件 5.2安装要求. 5.3 主要性能. 5.4 平衡机用图形符号 5.5 防护罩和安全保护措施 5.6 平衡机电气设备.. 5.7 平衡机噪声.. 5.8 耐运输颠簸性能. 5.9 其他要求 6检验方法 6.1 检验条件 6.2 检测用器具、校验转子和试验质量 6.3 平衡转速， 6.4 检测前的准备. 6.5 主要性能的检测 6.6 防护罩和安全保护措施的检查 6.7 平衡机电气设备的检测. 6.8 耐运输颠簸性能的试验. 6.9平衡机的噪声检测 6.10其他要求的检测. 检验规则.
11
11
7
7.1 出厂检验. 7.2 型式检验. 7.3 判断规则.. 8标志与包装 8.1标志.. 8.2 包装. 图1A型校验转子图2 Umar检测的评定图图3 URR评定图
..11
11 *12
12 .... 12
12
10 JB/T77892013
表1 符单位与说明表2 性能指标表3校验转子的平衡记录表. 表4 Umar检测记录表. 表5双面试验用URR检测记录表
2
.6 ...6 .9
中国EEE中#中店
II JB/T77892013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T7789-1995《双面立式平衡机技术条件》，与JB/T7789—1995相比主要技术变
化如下：
-重新编写了前言：在第2章规范性引用文件清单中用GB/T4201—2006/ISO2953：1999《平衡机的描述检验与评定》代替了GB/T7662一1987《立式平衡机校验法》、用GB22447—2008《平衡机安全通用技术条件》代替了JB8988-1999《平衡机安全通用技术条件》并对其他所引用的标准均采用了最新版本（见第2章，2002年版的第2章）；将原标准中“检验”一词改为“检测”；修改了表1中的符号与说明（见表1，1995年版的表1）；修改了表2中emar和URR的性能指标（见表2*1995年版的表2）：修改了平衡机基本参数的内容（见第4章，1995年版的第4章）；增加了安装要求（见5.2）；一修改了平衡机噪声声级指标（见5.7，1995年版的5.5）；修改了最小可达剩余不平衡量的检测方法（见6.5.1，1995年版的6.4.1）；一增加了“图1A型校验转子”图2Um检测的评定图”和图3URR评定图”（见6.5.1.2 和6.5.2.4）：增加了补偿器检测的试验程序（见6.5.3）；修改了耐运输颠簸性能的试验方法（见6.8，1995年版的6.8）。
本标准由中国机械工业联合会提出。 本标准由全国试验机标准化技术委员会（SAC/TC122）归口。 本标准起草单位：长春机械科学研究院有限公司、上海申克机械有限公司、上海辛克试验机有限公
司、孝感松林国际计测器有限公司、深圳市华测检测技术股份有限公司。
本标准主要起草人：郭健、庞伟、郭强、袁国平、李波。 本标准所代替标准的历次版本发布情况为：
JB/T77891995
III JB/T7789-2013
双面立式平衡机技术条件
1范围
本标准规定了双面立式平衡机的技术要求、检测方法、检测规则、标志与包装等内容。 本标准适用于双面立式平衡机（以下简称平衡机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2611—2007试验机通用技术要求 GB/T4201—2006平衡机的描述检验与评定 GB/T6444机械振动平衡词汇 GB/T9238平衡机及其仪器仪表用图形符号 GB12977平衡机防护罩和测量工位的其他保护措施 GB22447—2008平衡机安全通用技术条件 JB/T6147一2007试验机包装、包装标志、储运技术要求
3术语和定义、符号
3.1术语和定义
GB/T6444界定的术语和定义适用于本文件。 3.2符号
本标准使用的符号单位与说明见表1。
表1符号、单位与说明
符号 4 A emar m Umar Umar, el U mar per plane Ustation Uravel URR
单位 g-mm gmm g'mm/kg g或 kg g mm g'mm g mm g"mm g-mm
说明
每面12点读数4的算术平均值每面12点中第点的不平衡量读数最小可达剩余不平衡度校验转子质量平衡机最小可达剩余不平衡量最小可达剩余不平衡量的标称值从最小可达剩余不平衡量折算到每个试验面的不平衡量固定试验质量产生的不平衡量移动试验质量产生的不平衡量不平衡量减少率
% JB/T77892013
4平衡机基本参数
制造者在相关技术文件中应给出下列基本参数： a）平衡转速范围： b）被平衡转子的质量范围： c）转子外形极限尺寸（包括平衡机轴端或安装平面的连接尺寸） d）平衡机最小可达剩余不平衡度emar（或最小可达剩余不平衡量Umar）； e）不平衡量减少率URR。
5技术要求
5.1环境与工作条件
w
平衡机应在下列条件下正常工作： a）室温10℃40℃范围内： b）相对湿度不超过85% c）无腐蚀性介质的环境中： d）电源电压的变化在额定电压的土10%以内。
5.2安装要求
平衡机的安装应符合下列条件： a）平衡机应正确地安装在稳固的基础上，周围无强烈振动、无较强电磁辐射。否则，应采取相应
措施。 b）平衡机安装后，主轴端面的水平度应在0.2/1000以内。 c）安装与连接用的电缆、接插件和管接头等应规定使用额定值（如：电压，电流和压力等）。 d）制造者应给出平衡机的总体尺寸和质量以及保障平衡机规定性能的基础类型（如混凝土基座、
工作台等）和尺寸。
5.3主要性能 5.3.1平衡机最小可达剩余不平衡度emar和不平衡量减少率URR应符合表2.的规定。
表2性能指标
被平衡转子的最大质量
最小可达剩余不平衡度emar
不平衡量减少率URR
kg 3.5~350 <3.5 >350
g mm/kg ≤4
% ≥90
由制造者和用户协商确定
5.3.2带有补偿器的平衡机，按照6.5.3的方法检测后，校验转子的每个面的读数不应超过0.02Ustatiomo 5.3.3 平衡机在取下转子的情况下，其主轴剩余不平衡量应小于平衡机最小可达剩余不平衡量。 5.4平衡机用图形符号
平衡机及其仪表上所使用的图形符号应符合GB/T9238的规定。
2
