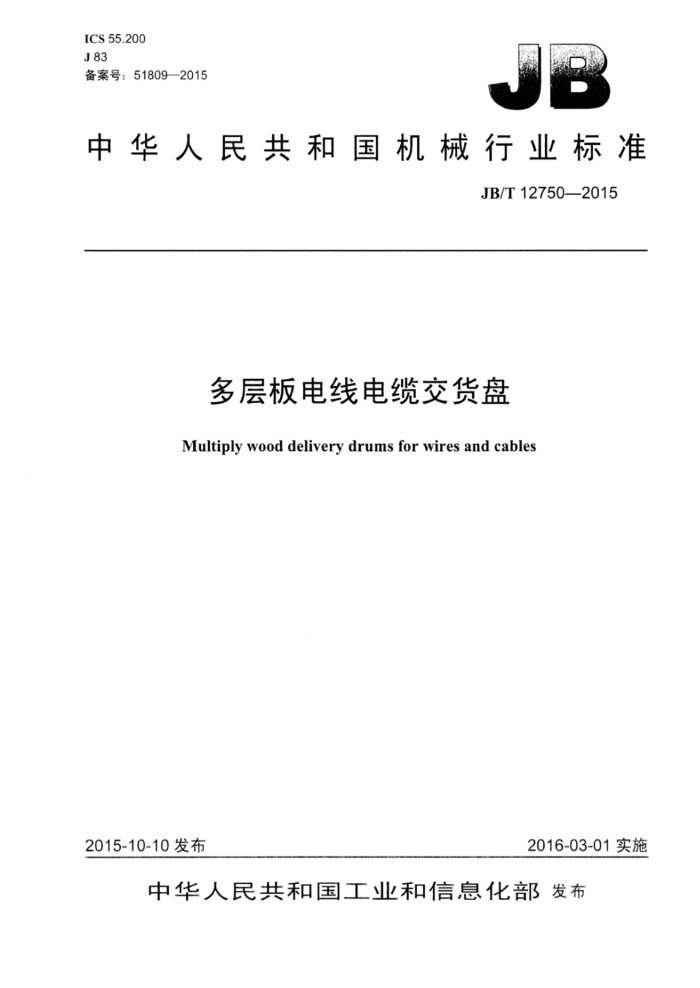

ICS55.200 J83 备案号：51809-2015
中华人民共和国机械行业标准
JB/T12750—2015
多层板电线电缆交货盘
Multiply wood delivery drums for wires and cables
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化发布 JB/T12750-2015
目 次
1
前言范围
1
2规范性引用文件 3术语和定义 4型号. 4.1型号
4.2 型号编制方法 5技术要求 5.1 材料. 5.2 规格 5.3 交货盘的外护板 5.4 尺寸. 5.5 筒体. 5.6 侧板. 5.7 外观质量. 5.8 承载负荷.. 5.9 其他规定 6检验规则， 6.1 验收规则. 6.2 检验方法. 6.3检测项目. 7使用与保管、标志 7.1使用与保管. 7.2标志附录A（资料性附录） 装盘长度参考表
6
图1 交货盘结构图图2 形位误差检验方法示例图A.1 装盘长度计算示例.
中
表1 交货盘规格，表2交货盘尺寸要求.. 表3形位误差检验方法，表4检测项目及要求，表A.1 装盘长度参考表.
2
10 JB/T12750—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国包装机械标准化技术委员会（SAC/TC436）归口。 本标准起草单位：远东电缆有限公司、南京林业大学、太原重型机械集团有限公司、中国第二重型
机械集团公司、合肥通用机械研究院、南京包装机械研究所、南京工业大学、上海云生竹业有限公司。
本标准主要起草人：汪传斌、黄东升、居荣华、吴俊、柳红、许应甲、肖衡、陈润洁、胡清平、刘华军、高永辉、李大纲。
本标准为首次发布。
II JB/T12750--2015
多层板电线电缆交货盘
1范围
本标准规定了多层板结构交货盘（简称交货盘）的术语和定义、型号、技术要求、检验规则、使用与保管、标志。
本标准适用于多层板，单板层积材电线电缆产品交货用的电缆盘及回收修复后的电缆盘。 本标准不适用于侧板直径超过2500mm的交货盘，也不适用于绕组线用交货盘。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T18259 人造板及其表面装饰术语 GB/T18927包装容器金属辅件 GB/T20241 单板层积材 JB/T8137.1 电线电缆交货盘第1部分：一般规定 JB/T8137.2电线电缆交货盘第2部分：全木结构交货盘 YB/T5002 一般用途圆钢钉
3术语和定义
GB/T18259界定的以及下列术语和定义适用于本文件。
3.1
多层板multiplywood 板厚大于5mm的胶合板，由单板构成的多层材料，通常按相邻单板的纹理方向大致垂直组坏胶合
而成的板材。 3.2
单板层积材laminatedveneerlumber,LVL 多层整幅（或经拼接）单板按顺纹为主组坏胶合而成的板材。
3.3
电线电缆交货盘deliverydrumsforelectricwires andcables 裸电线或各种绝缘电线电缆（不包括绕组线）交货用的装载和包装盘具。
3.4
型式试验typetests（符号T）按一般商业原则，对本标准规定的一种型号线盘在供货前进行的试验，以证明线盘具有良好的性能
能满足规定的使用要求。
注：型式试验的本质足一口进行这试验后，若不改变线盘材料或设计，则不必重复进行。
3.5
例行试验routinetests（符号R）制造厂对全部线盘进行的试验。 JB/T12750—2015
4型号
4.1型号 4.1.1类别代号为P，表示盘具。 4.1.2系列代号为L，表示电缆交货用。 4.1.3交货盘的结构代号为1，表示多层板结构。 4.1.4交货盘结构如图1所示。
11
说明： di—侧板直径： d2—筒体直径； d——轴孔直径： d4—携形孔直径：
K S- 一内宽：
一外宽：
轴孔与携形孔中心距。
图1交货盘结构图
4.2型号编制方法 4.2.1交货盘型号由类别、系列、结构代号和规格尺寸组成。 4.2.2规格尺寸为侧板直径d1×筒体直径d2×外宽11。 4.2.3型号组成如下：
口口口 口×口×口
规格尺寸d×d× 结构代号系列代号类别代号
4.2.4产品标记用交货盘型号、执行标准编号表示如下：
示例1：多层板材结构交货盘，dl=500mm，d2=250mm，li=375mm，标记为：
PL/1500X250X375JB/T12750—2015
2 JB/T127502015
5技术要求
5.1材料 5.1.1多层板
交货盘用多层板选用单板层积材。 交货盘用单板层积材应按照GB/T20241的规定选用。
5.1.2金属件
5.1.2.1钢钉
钢钉应符合YB/T5002的规定，根据情况还可以用涂胶钉、倒刺钉、托盘钉、自动钉机用钉及U 形钉等。 5.1.2.2金属辅件
金属辅件应符合GB/T18927的规定。 5.2规格
交货盘的规格应符合本标准中表1的规定。交货盘的电缆装盘长度应符合JB/T8137.1的规定，参见本标准的附录A。
表1交货盘规格
W（计算值）
di mm 500 560 630 710 800 900
d2 mm 250 280 315 400 400 500 450 560 500 630 560 710 630 900 710 1000 900 1250 1120 1000
ds mm
d4 mm
11 mm 375 425 475 560
12 mm
e mm
规格 500 560 630 710 800 900
mm3
71
28
56
600
40
160
1000
1 000
710
-
1120
1120
800
80
1 250
1 250
950
1400
1400
1600
1120
1 600
65
300
1800
1800
1400 JB/T12750—2015
表1交货盘规格（续）
d1 mm
dz mm 1400 1250 1120 1000 1800 1600 1400 1250 1800 1600 1 250
12 mm
d3 mm
d4 mm
l1 mm
V（计算值）
e mm
规格
mm3
2.000
2000
1400
125
65
300
2240 2240
2500
2500
注：1是允许最大尺寸。所有露出侧板的螺栓、螺母、电缆头防护罩和存放盒均不得超过此尺寸。交货盘内宽计
算公式为L2=l-2hzh2为交货盘承载圆筒厚度，有效装盘空间计算公式为V=（d-d2)元/2/4。 交货盘承载圆筒壁的最小厚度应按公式（1）确定。
h≥ G
(1)
Td,[t]
式中： hl交货盘承载圆筒厚度，单位为毫米（mm）：
一交货盘承受的电缆总重量，单位为千牛（KN)： d2 一交货盘承载圆简外径，单位为毫米（mm）； [ 一交货盘承载圆筒材料许用剪切强度，单位为兆帕（MPa）。 交货盘侧板最小厚度应按公式（2）确定。
G
h≥ 10d,[f.] GE
(2)
式中： hz—一交货盘承载圆筒厚度，单位为毫米（mm） E 一交货盘外侧板材料弹性模量，单位为兆帕（MPa）： di 交货盘外侧板外径，单位为毫米（mm）： J- 交货盘外侧板材料层压强度允许值，单位为兆帕（MPa）。
5.3交货盘的外护板
外护板优先选用单板层积材制作。 根据对电线电缆产品的不同保护要求，允许采用其他材料。
5.4尺寸
尺寸及其极限偏差应符合JB/T8137.2的规定，具体尺寸按本标准中表2的规定。
4 JB/T12750—2015
表2 交货盘尺寸要求
单位为毫米 L2 12 ± 1.5 2 ± 1.5 ± 2.0 I2 ± 2.0
规格 500 560 630 710 800 900 1000
Limex 375 425 475 560 600
d3
d2 250±2.5 280±2.8 315±3.0 400±4.0 400±4.0 500± 5.0 450±4.5 560±5.6 500±5.0 630±6.0 560±5.6 710±7.0 630±6.0 900 ± 9.0 710±7.0 1000±10.0 900±9.0 1250±12.0 1120±11.0 1000±10.0 1400±14.0 1250±12.0 1120±11.0 1000±10.0 1800±18.0 1600±16.0 1400±14.0 1250±12.0 1800±18.0 1600±16.0 1250±12.0
c 500 ±2.5 560±2.8 630±3.0 710±3.5 800±4.0 900±4.5
56*9.5
I2±2.5
710
15±3.0
1000±5.0
1120
1120±5.0
800
2 ± 3.0
80*1.0
1 250 1400 1 600
1250±5.0
950 1 120
I2 ± 4.0 2 ± 4.0
1400±5.0
1 600±5.0
1 800
2 ± 5.0
1800±9.0
1400
2 000
2000±9.0
125*t'5
I2 ± 5.0
140
2 240
2240±9.0
2500
2500±9.0
注：本表中的丝取表1中的计算结果12。 5.5 简体 5.5.1 筒体板条外表应刨光呈拱形。 5.5.2 筒体应呈圆柱形，板条拱形应尽量符合一条圆周线。相邻两板条之问的高低差应小于2mm，板条接缝问隙小3mm。 5.5.3 钉头埋入木板内的深度应大于3mm。 5.6 侧板 5.6.1 侧板内侧应刨光，侧板外形应符合如下规定：
