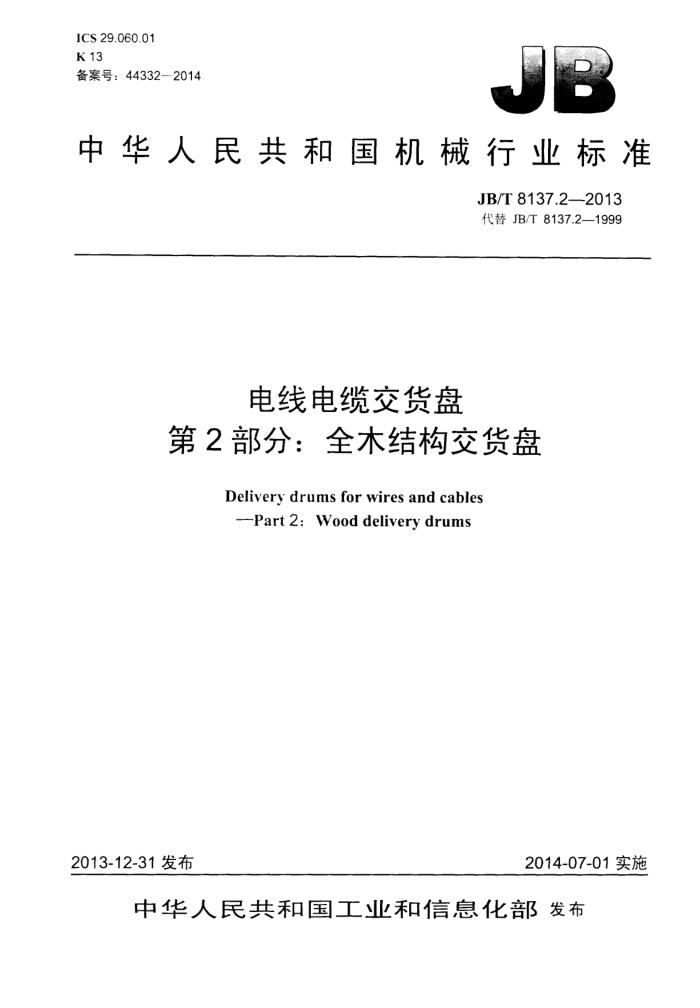

ICS 29.060.01 K 13 备案号：44332--2014
中华人民共和国机械行业标准
JB/T 8137.2—2013 代替 JB/T 8137.2—1999
电线电缆交货盘
第2部分：全木结构交货盘
Delivery drums for wires and cables Part 2: Wood delivery drums
2013-12-31 发布
2014-07-01实施
中华人民共和国工业和信息化部发布 中华人民 共和国
机械行业标准电线电缆交货盘
第2部分：全木结构交货盘
JB/T 8137.2—2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张·15T字 2014年5月第1版第1次印刷
定价：12.00元
*
书号：15111·11513 网址:：http: //www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T 8137.2---2013
目 次
前音 1 范围 2 规范性引用文件 3 材料 4 型号 5 规格范围.
1
基本技术要求 6.1 结构选择..… 6.2 尺寸偏差..… 6.3 侧板木条 6.4 筒体. 6.5 侧板.. 6.6 外观质量. 6.7 承载负荷.. 6.8 其他规定…. 7检测项目图企木结构交货盘. 表1 交货盘的型号..… 表2 交货盘的尺寸偏差，表 3 侧板木条的尺寸表 4 检测项目及要求.
6
...
.................
....... JB/T 8137.2--2013
前言
JB/T8137《电线电缆交货盘》分为四个部分：
第1部分：一般规定；第2部分：全木结构交货盘； -第3部分：全钢瓦楞结构交货盘；
一
第4部分：型钢复合结构交货盘。 本部分为JB/T8137的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T8137.2—1999《电线电缆交货盘第2部分：全木结构交货盘》，与JB/T8137.2—1999
相比主要技术变化如下：
更新和增加了规范性引用文件（见第2章，1999年版的第2章）；增加了全木结构交货盘材料的品种，并对出口全木结构交货盘的材料进行了规定（见第3章， 1999年版的第3章）。
本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：江苏群业电工有限公司、苏州亨利通信材料有限公司。 本部分主要起草人：孙欣、陈后庆、程晓松。 本部分所代替标准的历次版本发布情况为：
-JB/T 8137.2—1995，JB/T 8137.2--1999。
II JB/T 8137.2—2013
电线电缆交货盘第2部分：全木结构交货盘
1范围
JB/T8137的本部分规定了全木结构交货盘（简称交货盘）的材料、型号、规格、基本技术要求及检测项目。
本部分适用了全结构的交货盘。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T153针叶树锯材 GB/T4817阔叶树锯材 GB/T9846.3胶合板第3部分：普通胶合板通用技术条件 JB/T8137.1一2013　电线电缆交货盘　第1部分：一般规定
3材料
全木结构交货盘用锯材应满足GB/T153或GB/T4817的规定，全木结构交货盘用胶合板应满足 GB/T9846.3规定的I类和II类胶合板的要求。
加工时木材的含水率应小于干材重量的20% 出口的交货盘所用木材需同时满足我国出口检疫的要求和用户所在地进口检疫的要求。
4　型号
交货盘的型号及简图如表1、图1所示。
图1全木结构交货盘 JB/T 8137.2—2013
表 1 交货盘的型号
型 号
名 称全木结构交货盘
PL/ 1
5 规格范围
交货盘的规格范围为500～2500（交货盘规格的具体参数见JB/T8137.1—2013中表1）。
6基本技术要求
6.1结构选择
规格范围为500～800的交货盘应采用全木结构，规格范围为900～2500的交货盘允许采用全木结
构。
规格范围为500～1200的全木结构交货盘所用木材可采用胶合板。 6.2尺寸偏差
交货盘的尺小偏差应符合表2的规定。
表2交货盘的尺寸偏差 d:
单位为毫米 12 250 ±1.5 280±1.5 315±2.0 400±2.0
规格 500 560 630 710 800 900
di 500 ±2.5 560±2.8 630 ±3.0 710±3.5 800±4.0 900 ±4.5
d.
I max 375 425 475 560
250±2.5 280 ±2.8 315±3.0 400±4.0 400±4.0 500 ±5.0 450±4.5 560 ± 5.6 500±5.0 630 ±6.0 560 ±5.6 710±7.0 630±6.0 900±9.0 710±7.0 1 000±10.0 900 ±9.0 1 250±12.0 1 120±11.0 1 000±10.0
56 +0.5
600
450±2.5
1 000
1 000±5.0
710
560±3.0
1 120
1 120±5.0
800
630±3.0
80*,°
1 250
1 250±5.0
1 400±5.0
1 400
950
750±4.0
1 600
1 600±5.0
1 120
900±4.0
1 800
1 800±9.0
1 400
1 120±5.0
2 JB/T 8137.2---2013
表2交货盘的尺寸偏差（续）
规格
d. 1 400±14.0 1 250± 12.0 1 120±11.0 1 000±10.0 1 800±18.0 1 600 ± 16.0 1 400±14.0 1 250 ± 12.0 1 800 ±18.0 1 600± 16.0 1 250±12.0
dj
ds
l max
12
2 000
2 000± 9.0
125 +t5
1 400
1 120±5.0
2 240 ±9.0
2 240
2 500 ±9.0
2 500
6.3侧板木条
侧板木条的尺寸应符合表3的规定
表 3侧板木条的尺寸
单位为毫米
板材宽度
规格 500~630 710～1 000 1 120 ~1 600 1 800、2 000 2 000 ~ 2 500
中间板 ≥100 ≥120 ≥140 ≥180 ≥[80
边板 ≥100 ≥120 ≥120 ≥140 ≥160
6.4　筒体 6.4.1 筒体板条外表面应刨光品拱形 6.4.2筒体应呈圆柱形，板条拱形应尽量符合一条圆周线。相邻两板条之间的高低差应小于2mm，板条接缝间隙应小于3mm。 6.4.3钉头埋入木板内的深度应大]3mm。 6.5侧板 6.5.1 侧板内侧用板条应刨光，板条外形应符合如下规定：
a）侧板直径为1400 mm及以下者，向一个平面任一板条凸出平面的部分应小于2mm; b）侧板直径为1400mm以上者，同一个平面任：板条凸出平面的部分应小于3mm。
6.5.2 铁钉应由内侧面向外钉牢，钉头埋入木板内的深度应大于2mm。
