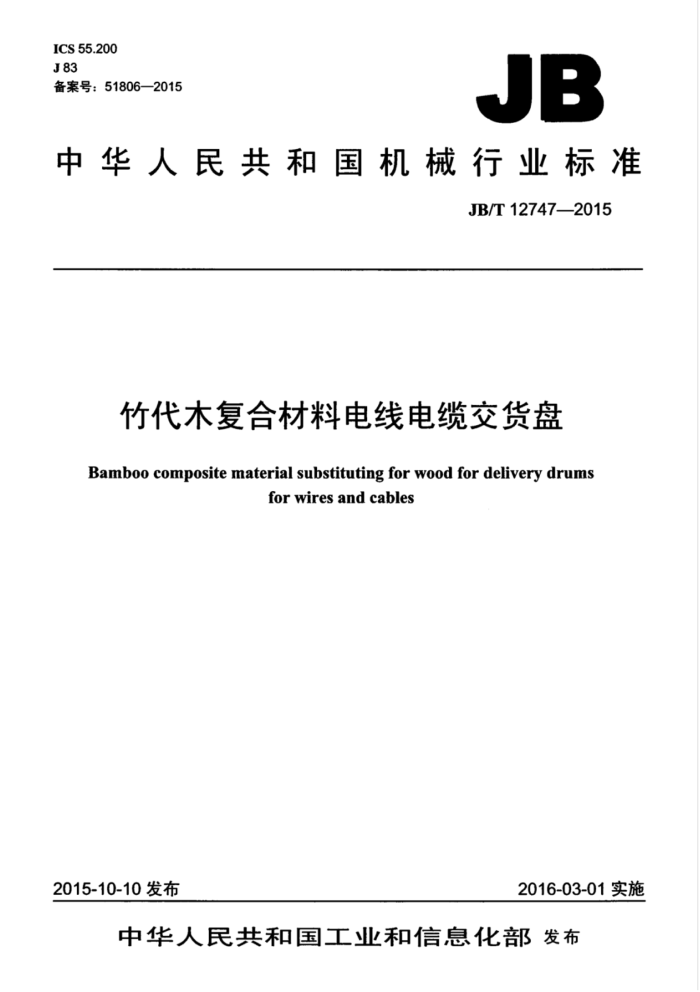

ICS55.200 J83 备案号：51806—2015
JB
中华人民共和国机械行业标准
JB/T12747—2015
竹代木复合材料电线电缆交货盘
Bamboo composite material substituting for wood for delivery drums
for wires and cables
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T12747—2015
目 次
前言 1范围 2规范性引用文件 3术语和定义， 4型号..
4.1型号.. 4.2 型号编制方法 5技术要求 5.1材料... 5.2 规格 5.3 交货盘的外护板 5.4 尺寸。 5.5 筒体. 5.6 侧板. 5.7 外观质量 5.8承载负荷. 5.9其他规定 6检验规则
卫
卫
口
5
广
广
上
广
6.1 验收规则. 6.2检验方法 6.3检测项目.. 7使用与保管、标志， 7.11 使用与保管 7.2标志. 附录A（资料性附录） 装盘长度参考表
C
2
中
L
图1交货盘结构图.. 图2形位误差检验方法示例图A.1装盘长度计算示例.
L
表1交货盘规格表2交货盘尺寸要求. 表3形位误差检验方法表4检测项目及要求.. 表A.1装盘长度参考表。
5
10
1 JB/T12747—2015
前言
本标准按照GB/T1.12009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国包装机械标准化技术委员会（SAC/TC436）归口。 本标准起草单位：南京林业大学、南京工业大学、上海云生竹业有限公司、太原重型机械集团有限
公司，中国第二重型机械集团公司、合肥通用机械研究院、南京包装机械研究所、远东电缆有限公司。
本标准主要起草人：黄东升、居荣华、吴俊、高永辉、柳红、许应甲、肖衡、陈润洁、汪传斌、胡清平、刘华军、李大纲。
本标准为首次发布。
II JB/T127472015
竹代木复合材料电线电缆交货盘
1范围
本标准规定了竹代木复合材料电线电缆交货盘（以下简称交货盘）的术语和定义、型号、技术要求、 检验规则、使用与保管、标志。
本标准适用于竹代木材料电线电缆产品交货用的电缆盘及回收修复后的电缆盘。 本标准不适用于侧板直径超过2500mm的交货盘，也不适用于绕组线用交货盘。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T18259人造板及其表面装饰术语 GB/T18927包装容器金属辅件 JB/T8137.1电线电缆交货盘第1部分：一般规定 JB/T8137.2电线电缆交货盘第2部分：全木结构交货盘 LY/T1815—2009非结构用竹集成材 LY/T1660—2006竹材人造板术语 YB/T5002一般用途圆钢钉
3术语和定义
GB/T18259、LY/T1660一2006界定的以及下列术语和定义适用于本文件。
3.1
竹集成材 bamboo laminated lumber 以规则竹片为构成单元制成的一定厚度的板、方材。
3.2
电线电缆交货盘delivery drums for electric wires and cables 裸电线或各种绝缘电线电缆（不包括绕组线）交货用的装载和包装盘具。
3.3
型式试验typetests（符号T）按一般商业原则，对本标准规定的一种型号线盘在供货前进行的试验，以证明线盘具有良好的性能：
能满足规定的使用要求。
注：型式试验的本质是一旦进行这试验后，若不改变线盘材料或设计，则不必重复进行。
3.4
例行试验routine tests（符号R）制造厂对全部线盘进行的试验。
1 JB/T12747—2015
4型号
4.1型号 4.1.13 类别代号为P，表示盘具。 4.1.2 系列代号为L，表示电缆交货用。 4.1.3 结构代号为z1，表示竹集成材结构。 4.1.4 交货盘结构如图1所示。
11
说明： d- 一侧板直径： d2—--筒体直径： d—轴孔直径： d 一携形孔直径：
一外宽： 12 一内宽；
轴孔与携形孔中心距。
图1交货盘结构图
4.2型号编制方法 4.2.1 交货盘型号由类别、系列、结构代号和规格尺寸组成。 4.2.2 规格尺寸为侧板直径di×筒体直径d2×外宽11。 4.2.3 型号组成如下：
口00 口x口x口
规格尺寸d× 结构代号系列代号类别代号
4.2.4产品标记用交货盘型号、执行标准编号表示如下：
示例1：竹集成材结构交货盘，di=500mmdz=250mm，l=375mm，标记为：
PL/z1500X250X375JB/T127472015
2 JB/T127472015
5技术要求
5.1材料 5.1.1代木材料
交货盘用代木材料可优先选用竹集成材。 交货盘用竹集成材应严格按照LY/T1815--2009的规定选用。
5.1.2金属件 5.1.2.1钢钉
钢钉应符合YB/T5002的规定，根据情况还可以用涂胶钉、倒刺钉、托盘钉、自动钉机用钉及U 形钉等。 5.1.2.2金属辅件
金属辅件应符合GB/T18927的规定。 5.2规格
交货盘的规格应符合本标准中表1的规定。交货盘的电缆装盘长度应符合JB/8137.1的规定，参见本标准的附录A。
表1交货盘规格
dy mm
d2 mm 250 280 315 400 400 500 450 560 500 630 560 710 630 900 710 1000 900 1250 1120 1000
di mm 500 560 630 710 800 900
11 mm 375 425 475 560
12 mm 一 -
d4 mm
V（计算值）
e mm
规格 500 560 630 710 800 900
mm3 一
56
28
71
600
1000
710
40
160
1000
1120
1120
800
80
1 250
1 250
1400
1400
950
1600
1600
1 120
65
300
1 800
1800
1400
3 JB/T12747--2015
表1 交货盘规格（续）
W（计算值）
d mm
d2 mm 1400 1250 1120 1000 1800 1 600 1400 1 250 1800 1 600 1 250
4 mm
12 mm
dy mm
d4 mm
e mm
规格
mm3
2000
2000
1400
125
300
65
2240 2240
2 500 2500
注：l是允许最大尺寸。所有露出侧板的螺栓、螺母、电缆头防护罩和存放盒均不得超过此尺寸。交货盘内宽计
算公式为12=4,-2hz，h2为交货盘承载圆筒厚度，有效装盘空间计算公式为V=（d2-d2)元l2/4。 交货盘承载圆筒壁的最小厚度应按公式（1）确定。
G d2E]
*(1)
h≥
式中： hn 交货盘承载圆筒厚度，单位为毫米（mm）： G交货盘承受的电缆总重量，单位为千牛（kN）： d2 交货盘承载圆筒外径单位为毫米（mm）： 【]一交货盘承载圆简材料许用剪切强度，单位为兆帕（MPa】。 交货盘侧板最小厚度应按公式（2》确定。
h≥ 10d,f.J GE
(2)
式中： h2 交货盘承载圆筒厚度，单位为毫米（mm）： E交货盘外侧板材料弹性模量，单位为兆帕（MIPa） di- 交货盘外侧板外径单位为毫米（mm）；
一交货盘外侧板材料层压强度允许值，单位为兆帕（MIPa）。
5.3交货盘的外护板
外护板优先选用竹集成材制作。 根据对电线电缆产品的不同保护要求，允许采用其他材料。
5.4尺寸
尺寸及其极限偏差应符合JB/T8137.2的规定，具体尺寸按本标准中表2的规定。
4
