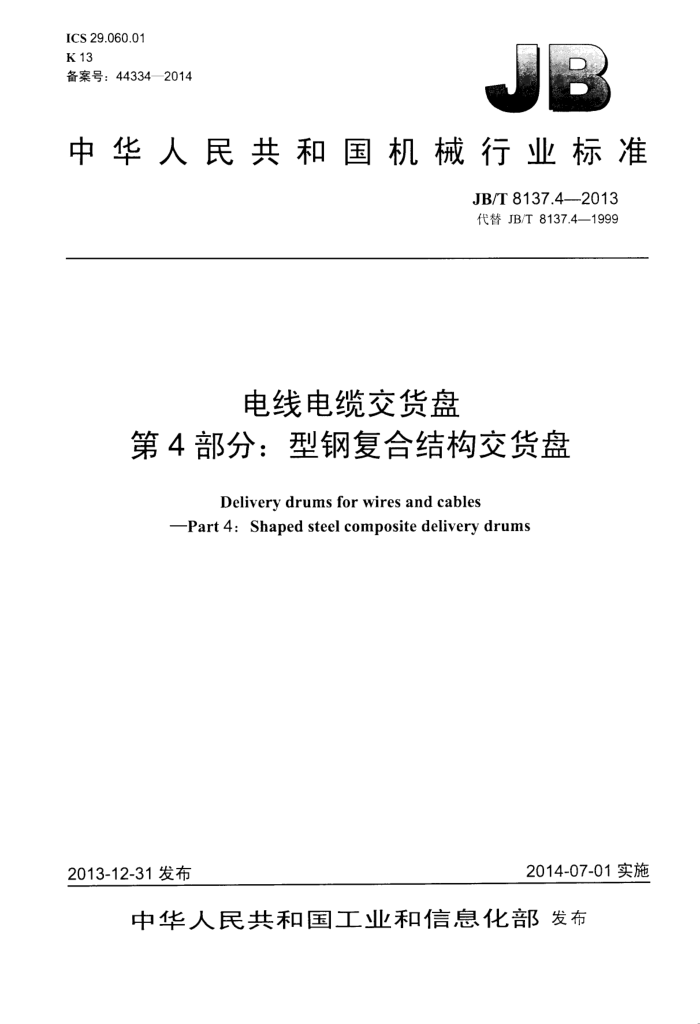

ICS 29.060.01 K 13 备案号：44334—2014
中华人民共和国机械行业标准
JB/T 8137.4--2013 代替 JB/T 8137.4—1999
电线电缆交货盘
第4部分：型钢复合结构交货盘
Delivery drums for wires and cables
-Part 4: Shaped steel composite delivery drums
2014-07-01 实施
2013-12-31发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准电线电缆交货盘
第4部分：型钢复合结构交货盘
JB/T 8137.42013
*
机械工业出版社出版发行北京市『万庄大街22号
邮政编码：100037
*
210mm×297mm-0.5印张·15千字 2014年5月第1版第1次印刷
定价：12.00元
*
书号：15111·11515 网址: http: //www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： （010） 88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T 8137.4--2013
目 次
前言..
范围. 规范性引用文件
2
3 材料.
型号 5 规格范围. 6 基本技术要求 6.1 公差.. 6.2 外观质量... 6.3 装配... 6.4 承载负荷……. 6.5其他规定 7检测项目图1型钢复合结构交货盘表1交货盘的型号表2交货盘的尺寸偏差. 表3交货盘的形状和位置公差. 表4 孔眼尺寸表 5 检测项目及要求、
4
........
+... JB/T 8137.42013
前言
JB/T8137《电线电缆交货盘》分为四个部分：
第1部分：一般规定； -第2部分：全木结构交货盘； -第3部分：全钢瓦楞结构交货盘；第4部分：型钢复合结构交货盘。
本部分为JB/T8137的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T8137.4-1999《电线电缆交货盘第4部分：型钢复合结构交货盘》，与JB/T8137.4
-1999相比主要技术变化如下：
更新了规范性引用文件（见第2章，1999年版的第2章）；完善了木材应符合的规定（见第3章，1999年版的第3章）。
本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：江苏群业电工有限公司、苏州亨利通信材料有限公司。 本部分主要起草人：孙欣、陈后庆、程晓松。 本部分所代替标准的历次版本发布情况为：
-JB/T 8137.4—1995, JB/T 8137.4--1999。
II JB/T 8137.4—2013
电线电缆交货盘
第4部分：型钢复合结构交货盘
1范围
JB/T8137的本部分规定了型钢复合结构交货盘（简称交货盘）的材料、型号、规格、基本技术要求及检测项目。
本部分适用子型钢复合结构的交货盘。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB912碳素结构钢和低合金结构钢热轧薄钢板和钢带 GB/T153针叶树锯材 GB/T706热轧型钢 GB/T 3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB/T 48171 阔叶树锯材 GB/T9846.3胶合板第3部分：普通胶合板通用技术条件 JB/T8137.1一2013　电线电缆交货盘　第1部分：-一般规定
3材料
3.1钢板应符合GB912或GB/T3274的规定，角钢应符合GB/T706的规定。 3.2锯材应满足GB/T153或GB/T4817的规定，胶合板应满足GB/T9846.3规定的I类和I类胶合板的要求。
加工时木材的含水率应小于干材重量的20% 3.3出口的交货盘所用木材需同时满足我国出口检疫的要求和用户所在地进口检疫的要求。
4型号
交货盘的型号及简图如表1、图1所示。
表 交货盘的型号
名藍称型钢复合结构交货盘
型号 PL/3
→
1 JB/T 8137.4—2013
图1 型钢复合结构交货盘
5规格范围
交货盘的规格范围为900～4000（线盘规格的具体参数见JB/T8137.1一2013中表1）。
6　基本技术要求
6.1 公差 6.1.1交货盘的尺寸偏差应符合表2的规定。 6.1.2交货盘的形状和位置公差应符合表3的规定。
表2　交货盘的尺寸偏差 d2
单位为毫米
规格 900
di 900 ±4.5
lmax 600
d4
500±5.0 450±4.5 560 ± 5.6 500±5.0 630±6.0 560 ± 5.6 710±7.0 630±6.0 900±9.0 710±7.0 1 000±10.0 900±9.0 1 250±12.0 1 120±11.0 1 000±10.0
450±2.5
1 000±5.0
1 000
710
560±3.0
1 120
1 120 ± 5.6
630±3.0
800
1 250±6.0
1 250
80 *+4
1 400±7.0
1 400
950
750±4.0
1 600 ± 8.0
1 600
1 120
900 ±4.0
1 800
1 800±9.0
1 400
1 120±5.0
2 JB/T 8137.4--2013
表2交货盘的尺寸偏差（续）
规格
Imax
di
d2 1 400 ±14.0 1 250 ±12.0 1 120±11.0 1 000 ± 10.0 1 800 ± 18.0 1 600 ± 16.0 1 400± 14.0 1 250 ±12.0 1 800 ±18.0 1 600± 16.0 1 250±12.0 1 800 ± 18.0 2 000 ± 20.0 2 000 ± 20.0
d.
l2
2000
2 000± 10.0
125 +8'5
1 400
1 120±5.0
2240
2 240±11.0
2500
2 500±12.0
2800 3150 4000
2 800 ± 14.0 3150±16.0 4 000 ±20.0
1 700 2 240 2 500
1 400±7.0 1 800±9.0 2 000 ± 10.0
160 +9.5
表3 交货盘的形状和位置公差 kd;
单位为毫米
规格 900 1000 1120 1250 1400 1600 1800 2000 2240 2500 2800 3150 4000
kd: 2.5 3.0 3.0 3.5 4.5 5.0 6.0 7.0 9.0 9.0 9.0 10.0 10.0
kl2 3.0 4.0 4.5 4.5 5.5 6.5 8.0 8.0 8.0 8.0 10.0 12.5 14.0
6.0 7.0 8.0 8.5 10.0 11.0 12.5 14.0 16.0 17.5 20.0 22.0 28.0
6.2外观质量 6.2.1 交货盘外表面应平整、无毛刺，不得有裂纹、扭折等明显缺陷。 6.2.2 侧板内表面和筒体外表面必须光滑平整，焊缝必须修平、磨光，锐角棱边必须倒钝。 6.2.3 3金属表面应涂防锈漆。涂漆前，应清除其上的浮渣、浮锈、氧化皮和焊渣等物。涂漆表面应光滑。 6.3装配 6.3.1 相同规格的侧板和简体等应具有互换性 6.3.2装配前，紧固件上应涂防锈脂，安装应牢固，不得突出在侧板之外。
3
