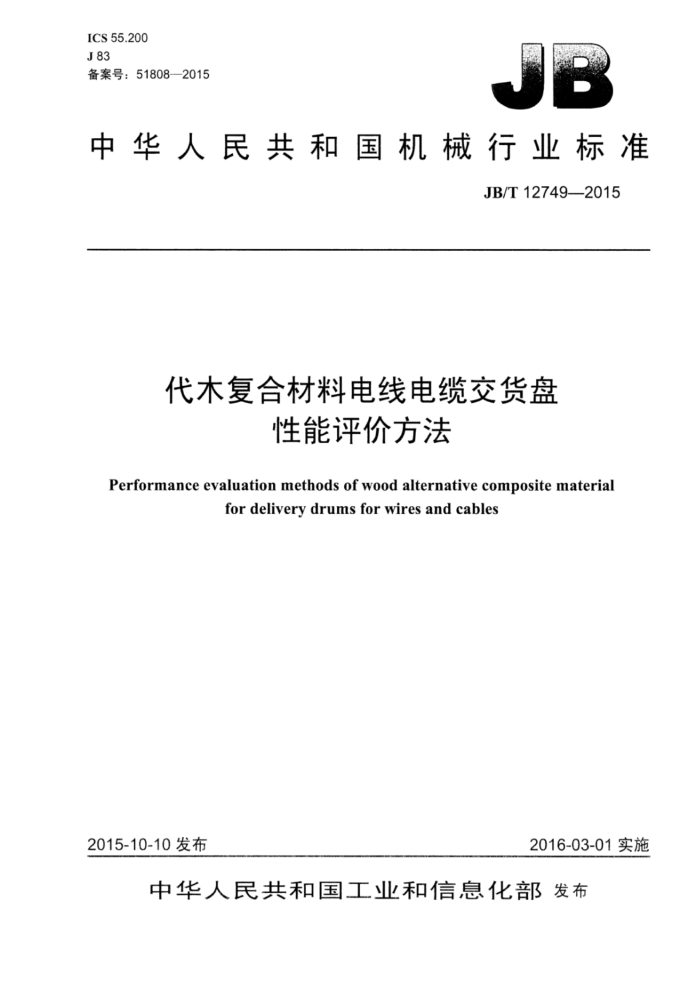

ICS55.200 J83 备案号：51808—2015
中华人民共和国机械行业标准
JB/T12749—2015
代木复合材料电线电缆交货盘
性能评价方法
Performance evaluation methods of wood alternative composite material
for delivery drums for wires and cables
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
代木复合材料电线电缆交货盘
性能评价方法 JB/T12749—2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm?0.5印张-15千字
2016年7月第1版第1次印刷
定价：12.00元
串
书号：1511113432 网址：http：//www.cmpbook.com 编辑部电话： （010）88379399 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12749--2015
目 次
前言
范围 2 规范性引用文件 3评价分类...
一般性评价， 4.1概述.. 4.2 材料 4.3结构和尺寸. 4.4 加工工艺 5性能评价.. 5.1 概述 5.2检测前准备 5.3检验项目和检验方法. 6抽样与合格判断附录A（规范性附录） 抽样与合格判定。 A.1导言 A.2抽样.. A.3外观检验不可接收的判定 A.4性能检验可接收的判定
4
表1代木复合材料电线电缆交货盘材质的检验项目、检验内容和检验方法，表2代木复合材料电线电缆交货盘结构和尺寸的检验项目、检验内容和检验方法表3代木复合材料电线电缆交货盘加工工艺的检验项目、检验内容和检验方法，表4代木复合材料电线电缆交货盘性能评价的检验项目和检验方法。 表A.1代木复合材料电线电缆交货盘外观检验抽样数量 JB/T12749—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国包装机械标准化技术委员会（SAC/TC436）归口本标准起草单位：合肥通用机电产品检测院有限公司、南京林业大学、南京工业大学、太原重型机
械集团有限公司、中国第二重型机械集团公司、合肥通用机械研究院、南京包装机械研究所、上海云生竹业有限公司、远东电缆有限公司。
本标准主要起草人：陈润洁、黄东升、居荣华、吴俊、柳红、许应甲、肖衡、高永辉、汪传斌、胡清平、刘华军、李大纲。
本标准为首次发布。
II JB/T12749--2015
代木复合材料电线电缆交货盘
性能评价方法
1范围
本标准规定了代木复合材料电线电缆交货盘性能评价分类、一般性评价、性能评价、抽样与合格判断。 本标准适用于代木复合材料电线电缆交货盘的性能评价方法。 注：包括新料制成的竹集成材和单板层积材等产品。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T4857.1 包装运输包装件基本试验 第1部分：试验时各部位的标示方法 GB/T4857.2 包装运输包装件基本试验 第2部分：温湿度调节处理 GB/T4857.6 包装 运输包装件基本试验 第6部分：滚动试验方法 GB/T4857.7 包装 运输包装件基本试验 第7部分：正弦定频振动试验方法 GB/T4857.9 包装 运输包装件基本试验 第9部分：喷淋试验方法 GB/T4857.10 包装 运输包装件基本试验 第10部分：正弦变频振动试验方法 GB/T4857.11 包装 运输包装件基本试验 第11部分：水平冲击试验方法 GB/T4857.12 包装 运输包装件基本试验 第12部分：浸水试验方法 GB/T4857.14 包装 运输包装件基本试验 第14部分：倾翻试验方法 GB/T4857.15 包装 运输包装件基本试验 第15部分：可控水平冲击试验方法 GB/T4857.18 包装 运输包装件基本试验 第18部分：编制性能试验大纲的定量数据 GB/T4857.20 包装 运输包装件基本试验 第20部分：碰撞试验方法 GB/T4857.23 包装 运输包装件基本试验 第23部分：随机振动试验方法 GB/T5398 大型运输包装件试验方法 GB/T6388 运输包装收发货标志 GB/T20241—2006 单板层积材 JB/T12747—2015 竹代木复合材料电线电缆交货盘 JB/T12750—2015 多层板电线电缆交货盘 LY/T1815—2009 非结构用竹集成材
3评价分类
代木复合材料电线电缆交货盘的性能评价包括一般性评价和性能评价。 一般性评价主要是对代木复合材料电线电缆交货盘的材料、结构和尺寸、加工工艺按标准或设计图
的规定进行检验与评价。
性能评价主要是对代不复合材料电线电缆交货盘在流通中可能受到损坏和危害进行模拟并按标准
1 JB/T12749—2015
的规定进行检验与评价。
一般性评价
4.
4.1概述
代木复合材料电线电缆交货盘的一般性评价项目包括：材料、结构和尺寸及加工工艺。 除非另有规定，否则一般性评价与检验的抽样按附录A的规定。
4.2材料
代木复合材料电线电缆交货盘材质的检验项目、检验内容和检验方法见表1。
表1代木复合材料电线电缆交货盘材质的检验项目、检验内容和检验方法
检验项目竹集成材单板层积材
检验内容和检验方法按LY/T1815—2009的规定按GB/T20241—2006的规定
4.3结构和尺寸
代木复合材料电线电缆交货盘结构和尺寸的检验项目、检验内容和检验方法见表2。
表2代木复合材料电线电缆交货盘结构和尺寸的检验项目、检验内容和检验方法
检验项目
检验内容
检验方法
竹代木复合材料电线电缆交货盘
按JB/T12747—2015的规定按JB/T12750—2015的规定
目测和测量
多层板电线电缆交货盘
4.4加工工艺
代木复合材料电线电缆交货盘加工工艺的检验项目，检验内容和检验方法见表3。
表3代木复合材料电线电缆交货盘加工工艺的检验项目、检验内容和检验方法检验项目
检验方法目测测量测量目测
检验内容
对接的形式和对接的位置按标准的规定按JB/T12747-—2015的规定按JB/T12747—2015的规定表面应经过适当加工处理，无污物和油渍等缺陷
构件对接装配金属辅件表面加工
储运图示标志按GB/T191的规定收发货标志按GB/T6388的规定
准确清晰无污染 产品标签按JB/T12747—2015的规定
印刷标记
目测
技术文件方位标志按JB/T12747—2015的规定
2 JB/T12749—2015
5 性能评价
5.1 概述
代木复合材料电线电缆交货盘性能评价与检验项目包括必检项目和选择项目。必检项目和选择项目主要依据电线电缆交货盘的特性和流通环境条件而确定。 5.2 检测前准备 5.2.1 按GB/T4857.18的规定编制试验大纲或按合同的规定准备试验样品。 5.2.2 按GB/T4857.1的规定，对试验样品各部位进行编号 5.2.3 根据代木复合材料电线电缆交货盘的特性和流通过程的环境条件，按GB/T4857.2的规定选定适当的温湿度条件进行预处理。 5.3 检验项目和检验方法
-
代木复合材料电线电缆交货盘性能评价的检验项目和检验方法见表4。
表4代木复合材料电线电缆交货盘性能评价的检验项目和检验方法
代木复合材料电线电缆交货盘总质量 kg
检验项目
检验方法 GB/T4857.11 GB/T4857.15 GB/T4857.20 GB/T 5398 GB/T4857.9 GB/T4857.12 GB/T4857.7 GB/T 4857.10 GB/T4857.23 GB/T4857.6 GB/T 4857.14
>500
<100 + + +
100~500
+ + + 7 + + + + + J V
水平冲击试验碰撞试验起吊试验喷淋试验浸水试验
+
+
+ + + + + V /
振动试验
滚动试验倾翻试验注：“/”为必检项目；“十”为按需要选择的项目。
V /
抽样与合格判断
6
按检验依据的标准的规定，如标准未做规定，按附录A的规定。
3 JB/T12749—2015
附录A （规范性附录）抽样与合格判定
A.1导言
检测依据的标准中未规定抽样数量和方法时，按以下规定。 A.2抽样
外观检验的抽样方法按GB/T2828.1中不固定抽样方案的一般检验水平的规定。抽样数量见本标准的表A.1。
性能检验抽样数量一般不少于3件。
表A.1代木复合材料电线电缆交货盘外观检验抽样数量批量
样本量 2 2 5 8 13 20 32 50 80
2~8 9~15 16~25 26~50 51~90 91~150 151~280 281~500 501~1200
A.3外观检验不可接收的判定
A.3.1不符合标准的规定，不能满足使用要求和质量一致性要求 A.3.2主要受力构件的危险截面（部位）存在不允许的缺陷，且直接影响代木复合材料电线电缆交货盘的基本功能。 A.3.3不符合标准的规定。
A.4性能检验可接收的判定
按表A.1抽样的试验样品，电线电缆无损伤、无污染，代木复合材料电线电缆交货盘允许轻微损伤。
