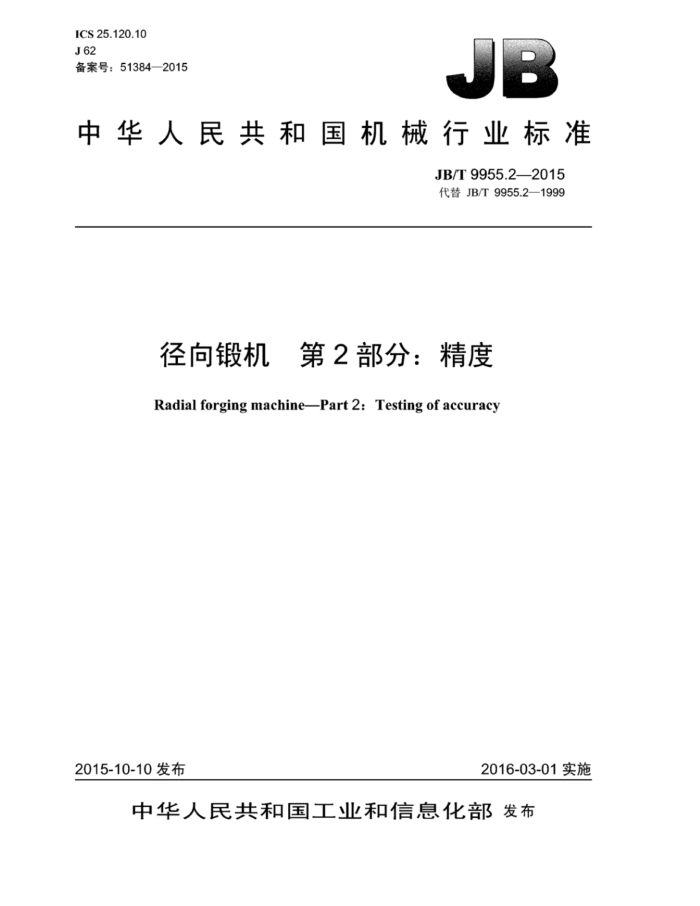

ICS25.120.10 J62 备案号：51384—2015
B
中华人民共和国机械行业标准
JB/T9955.2—2015 代替JB/T9955.2—1999
径向锻机 第2部分：精度 Radial forging machinePart 2:Testing of accuracy
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T9955.2—2015
目 次
前言范围
II
1 2 3 4 5
规范性引用文件. 一般要求.. 几何精度检验. 工作精度检验.
表1 几何精度检验. 表2工作精度检验， JB/T9955.2—2015
前言
JB/T9955《径向锻机》分为个部分：
第1部分：型式与基本参数；第2部分：精度；一第3部分：技术条件。 本部分为JB/T9955的第2部分。 本部分按照GB/T1.1一2009给出的规则起草，本部分代替JB/T9955.2一1999《径向锻机精度》，与JB/T9955.2一1999相比主要技术变化如下：
增加了规范性引用文件。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：辽阳锻压机床股份有限公司、青岛青锻锻压机械有限公司。 本部分主要起草人：孙旋、周强、干显旺、邢吉柏、李淑君。 本部分所代替标准的历次版本发布情况为：
ZBJ62004—1987; —JB/T9955.2—1999。
-
II JB/T9955.2—2015
径向锻机第2部分：精度
1范围
JB/T9955的本部分规定了径向锻机的几何精度、工作精度及其检验方法。 本部分适用于热锻圆截面、方截面的金属材料的立式、卧式径向锻机（以下简称径向锻机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T10923锻压机械精度检验通则
3一般要求
3.1径向锻机精度检验应符合GB/T10923的规定。 3.2径向锻机纵、横向的安装水平均不应大于0.10mm/1000mm。 3.3检验项目的精度允差，应按实际检验长度进行折算。折算结果按四舍五入法精确至0.01mm。 3.4本部分的精度检验顺序，并不表示实际检验次序，为了装拆检验工具和检验方便，可按任意次序进行检验。
4几何精度检验
几何精度检验应符合表1的规定。
表1 几何精度检验
单位为毫米
可锻毛坏最大直径
检验工具
简图
序号
检验项目
允差
检验方法
用千斤顶6把两对对应滑块4分别顶住，去除连接面间的间隙，再将检验棒2 紧夹在夹头1内，带指示表
≤125 0.3
夹头主轴旋 >125~ 转轴线与锻造中心线的同轴度
250 0.4 指示表 的表架3紧固在检验棒2
G1
上，指示表的测头垂直地触到锤头座5的锤头支承面上，转动夹头主轴。误差按夹头转动一周时，指示表 (在所测各点)的最大读数差值计
>250~
说明：
400 0.5
一夹头： 2 检验棒； 5- 锤头座：
4- 滑块： 6- 千斤顶。
表架：
3
1 JB/T9955.2—2015
表1 几何精度检验（续）
单位为毫米
可锻毛坏
最大直径 允差 工具 检验
检验项目
简图
检验方法
序号
在 500
T
≤125 行程上
将检验棒2、4分别紧夹在夹头1和各锤头座5的锤头支承面内，带指示表的表架3紧固在检验2上，指
为 0.4 在 500
>125~
夹头行程轨 250 行程上
为0.6 指示表、 示表的测头垂直地触到检
迹与锻造中心线的平行度
G2
检验棒
验棒4的检验面上。当夹头往复运动时在水平和垂直两个平面内测量，误差以指示表的最大读数差值计
>250~ 行程上 在 500
说明： 1——夹头： 2、4检验棒； 5 锤头座。
400
为0.8
一表架；
3-
≤125 0.1
把偏心套调整到前（或后）死点，偏心轴转至前死点，然后用千斤顶1把两对对应滑块2先后顶住，去除连接面间的间隙用内径千分尺测距离h 和h2，误差为h;与hz之差
两对对应锤 >125~ 0.2
内径千分尺
头支承面距离 315 的相对误差
G3
>315~ 0.3
说明： 1—千斤顶； 2—滑块。
400
注1：锤头座表面与检验棒间允许对称加等厚垫（块）。 注2：在检测G1项时夹头应无间隙地对中装在床身上， 可在夹头与床身两垂直导轨面间对称加等厚塞尺。
5工作精度检验
工作精度检验应符合表2的规定。
表2 工作精度检验
单位为毫米检验方法
序号
简图
检验项目 可锻毛坏最大直径d 极限偏差 检验工具
≤80 >80~160 >160~300 >300~400
±0.8 ± 1.5 ±2 ±2.5
用游标卡尺测量制件直径d，偏差为制件实际直径与制件公称直径之差
制件直径偏差
P1
游标卡尺
注：检验时由氧化皮坑产生的误差不计。
2 L/ar
