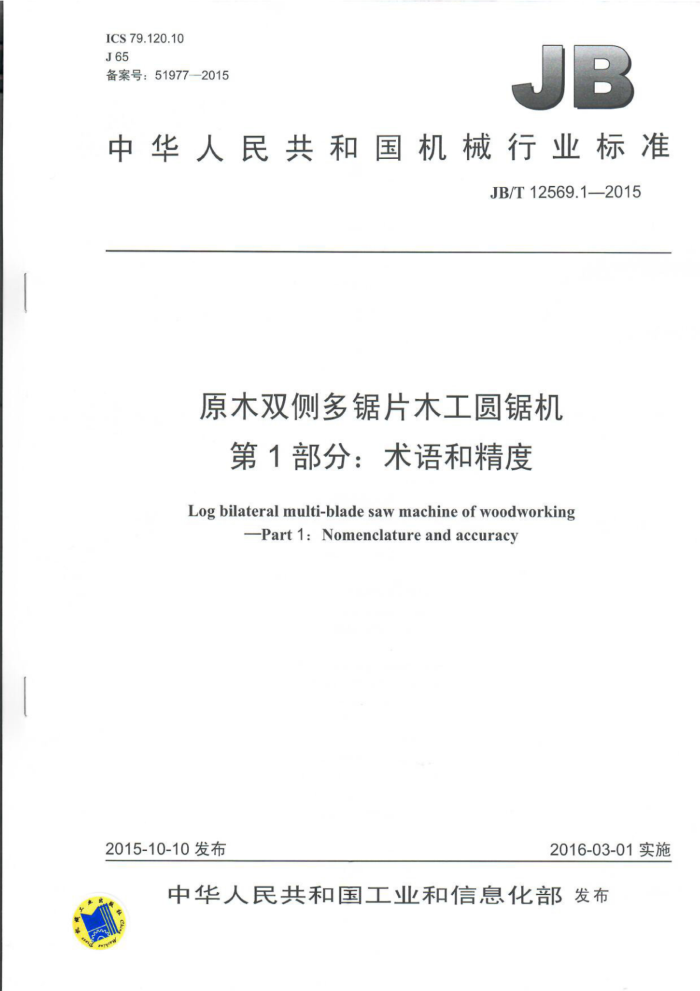

ICS79.120.10 J65 备案号：51977-2015
JB
中华人民共和国机械行业标准
JB/T12569.1—2015
原木双侧多锯片木工圆锯机
第1部分：术语和精度
Log bilateral multi-blade saw machine of woodworking
-Part 1:Nomenclature and accuracy
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
原木双侧多锯片木工圆锯机第1部分：术语和精度
JB/T12569.12015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm?0.5印张15千字 2016年12月第1版第1次印刷
定价：12.00元
*
书号：1511113601 网址：http：//www.cmpbook.com 编辑部电话： （010）88379399 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12569.1—2015
目 次
前言
....II
范围 2规范性引用文件. ．术语 4一般要求 5验收条件和公差 几何精度检验
000000000000100 JB/T12569.1—2015
前言
JB/T12569《原木双侧多锯片木工圆锯机》分为两个部分：
第1部分：术语和精度；第2部分：技术条件。
本部分为JB/T12569的第1部本部分按照GB/T1.12009给出的规起本部分由中国机械工业联会会提出。 本部分由全木工机来与刀具标准化技术委员会（SAC/TC84）归口。 本部分起单位，邵武市振达机械制造有限责任公司、福建省得力机电有限公司、晋江市神工机械
制造有限公 可、长打县质量计量检测所。
本部 主罗起草大杨华本音分为次发布
II JB/T12569.1—2015
原木双侧多锯片木工圆锯机第1部分：术语和精度
1范围
JB/T12569的本部分规定了原本 侧多锯片木工圆锯机以下简称机床）各部分的术语和几何精度检验。
本部分适用于原木双侧多锯片工圆锯机。
2 规范性引用文
下列文件于本文件的应用是必不可少的凡是注凡是不注日期的可引用文件， 其最新版车过活防有的修单适用子本文
文件仅注日期的版不适用于本文件。
GB/T1421 -1998 乐检验通列
精机！ 条性下机床的儿何精度
1
3术语
机床术语见图1、图2
2.1
电1
1.8
7
2
图
F JB/T12569.12015
上
图2 表1
中文术语原木双侧多锯片圆锯机
英文术语
序号
log bilateral multi-blade saw machine
机身部分底座主箱体外罩送料架底座托板控制部分电气控制箱传动部分主电动机
1
frame work
1.1 1.2 1.3 1.4 1.5 2 2.1 3 3.1 3.2 3.3 3.4 4 4.1
base main box guard feeder carriage
layer control
electrical control cabinet
drive part main spindle motor guiding device motor
导向电动机（导航电动机）
进给电动机主轴箱移动电动机
feeding motor
main box displacement motor
驱动部分主轴总成
feeding Unit spindle arrangement
2 JB/T12569.1—2015
1（续）
表
中文术语原木双侧多锯片圆锯机
英文术语
序号 4.2 4.3 4.4 4.5 4.6 4.7 4.8 4.9 5 5.1 5.2 5.3 5.4 6 6.1 6.2 7 7.1 7.2
log bilateral multi-blade saw machine
锯片
sawweb guiding arrangement
导向总成（导航总成）导向片（导航片）
guide plate feeding arrangement feeding chain pressure roller
进给总成进给链压辊压辊杆托条传动部分传动链轮传动齿轮传动带传动链冷却系统增压泵水管安全防护装置止逆手柄止逆片
pressure roll supporting article transmission
transmission chain pulley transmission gearing
belt transmission chain coolant system blower pump
pipe safety device anti-kickback lever anti-kickback plate
4 一般要求
4.1 本部分中的所有尺寸和公差的单位均为毫米（mm）。 4.2 使用本部分时应参照GB/T17421.1的规定，尤其是检验前机床的安装，检具误差不得超过被检项自公差的1/3 4.3本部分中几何精度检验的顺序是按机床装配顺序给定的，不限制实际检验时的顺序。为了便于检具的安装和检验的进行，可按任意顺序检验。 4.4检验机床时本部分给定的检验项目未必总能或必需逐项检验。
检验项目的选择由用户决定，并与制造商达成一致意见，于机床定货时明确规定。被选择检验的
4.5
项目往往是与用户感兴趣的机床性能有关的。 4.6 在工件加工方向上的运动称为纵向运动。 4.7 当确定公差的测量范围不同于本部分规定的测量范围时，应考虑公差的最小折算值为0.01mm（见 GB/T17421.1—1998中2.3.1.1)。
5 验收条件和公差 几何精度检验
一
机床几何精度检验按表2的规定。
3 JB/T12569.12015
表2
单位为毫米
序号
检验方法C按GB/T 17421.1—1998的条文）
简图
检验项目
公差 a) 0.02 b)
检具
20
主轴径向圆跳动
5.6.1.2.2
指示器
L≤150时：
L为a)、b）间距离
0.03
O b)
O a)
150 0.04
主轴轴肩轴向圆跳动
指示器
0.015
5.6.3.2
传动链轮轴对进给总成中进给架的平行度误差
指示器
0.50
5.4.1.2.4
3
压轮轴对主轴的平行度误差
指示器或外径千分尺
0.20
5.4.1.2.3.1
进给总成中进给架对主轴和导航轴的平行度误差
0.20
指示器
5.4.1.2.4
上锯轴对下锯轴的平行度误差
0.15
指示器
5.4.1.2.3
6
锯轴对导航轴的平行度误差
0.20
指示器
5.4.1.2.3
