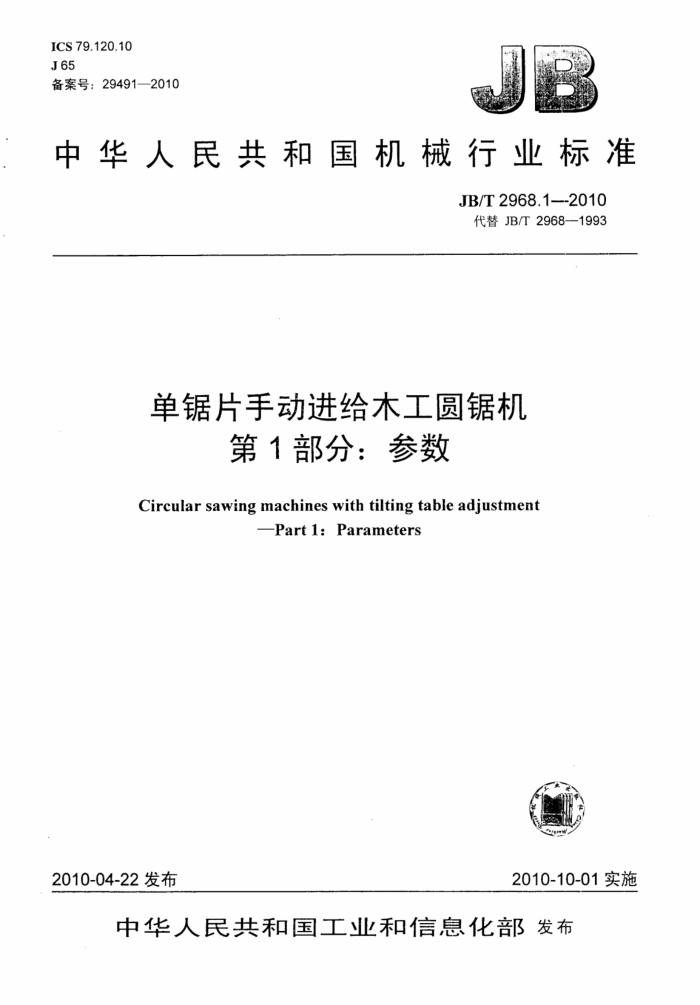

ICS79.120.10 J65 备案号：29491—2010
中华人民共和国机械行业标准
JB/T 2968.1---2010 代替JB/T2968-—1993
单锯片手动进给木工圆锯机
第1部分：参数
Circular sawing machines with tilting table adiustment
-Part1:Parameters
2010-04-22发布
2010-10-01实施
中华人民共和国工业和信息化都发布 JB/T2968.1--2010
目 次
前言
II
范围 2 规范性引用文件
-
1000000000000000000
参数
3
建筑321---标准查询网 www.jz321.net JB/T2968.1—2010
前言
JB/T2968《单锯片手动进给木工圆锯机》由两部分组成：
第1部分：参数；第2部分：技术条件。
本部分为JB/T2968的第1部分。 与本部分配套使用的标准有：
GB20179一2006木工机床安全手动进给圆锯机和带移动工作台锯板机； GB/T14303一2008木工机床单锯片圆锯机术语和精度。
本部分代替JB/T2968-1993《万能木工圆锯机参数》。 本部分与JB/T29681993相比，只按有关规定进行了编辑性修改，技术内容未改变。 本部分由中国机械工业联合会提出。 本部分由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。 本部分起草单位：福建邵武振达机械制造有限公司、江苏海潮科技股份有限公司。 本部分主要起草人：杨华、陈建心、杨高怀。 本部分所替代标准的历次版本发布情况为：
JB/T2968—1981，JB/T2968-1993。
II JB/T2968.12010
单锯片手动进给木工圆锯机第1部分：参数
1范围
JB/T2968的本部分规定了单锯片手动进给万能木工圆锯机和单锯片手动进给带移动工作台木工圆锯机的参数。
本部分适用于单锯片手动进给万能木工圆锯机和单锯片手动进给带移动工作台木工圆锯机。 2规范性引用文件
下列文件中的条款通过JB/T2968的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
JB/T4173--1999 木工圆锯机 L锯轴部件端部尺寸 3参数 3.1单锯片手动进给万能木工圆锯机的型式见图1（不限制具体结构）*参数应符合表1的规定。
图1 表1
单位：mm 500 ≥100 ≥400 1250
最大锯片直径Dmax 最大锯切高度hmax 导向板与锯片的最大距离bmax 工作台长度L 工作台面离地离度H 装锯片处轴径（按JB/T4173—1999）电动机功率kw 锯切速度m/s
315 ≥63 ≥250 800
400 ≥80 ≥315 1000 780~850 30
3
≥45
工作台高度可调时，按最小高度计算。
3.2单锯片手动进给带移动工作台木工圆锯机的型式见图2（不限制具体结构），参数应符合表2的规定。
建筑321---标准查询网 www.jz321.net JB/T2968.1--2010
图2 表2
单位： mm 500 ≥100 ≥400 1250
最大锯片直径Dmax 最大锯切高度hmax 导向板靠板与锯片的最大距离Cmax 工作台长度L 工作台面离地离度H 装锯片处轴径（按JB/T4173--1999）电动机功率kw 锯切速度m/s
315 ≥63 ≥250 800
400 ≥80 ≥315 1000 780-850
30
5
≥45 896
中华人民共和国
机械行业标准
单锯片手动进给木工圆锯机第1部分：参数
JB/T2968.1—-2010
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.25印张-8千字 2010年10月第1版第1次印刷
定价：10.00元
*
书号：15111-9950 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究
