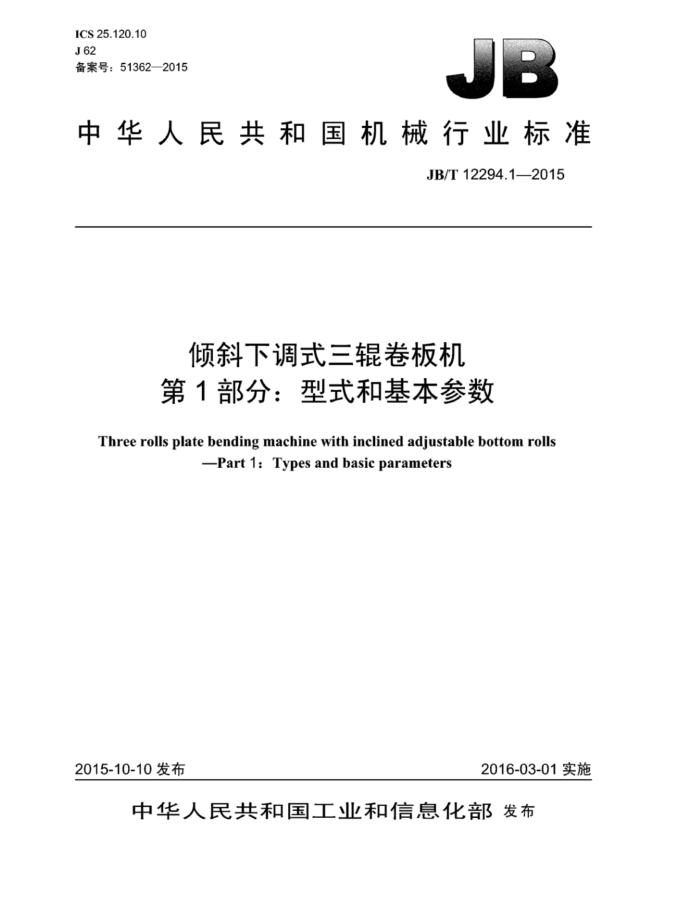

ICS25.120.10 J62 备案号：51362—2015
中华人民共和国机械行业标准
JB/T12294.12015
倾斜下调式三辊卷板机第1部分：型式和基本参数
Three rolls plate bending machine with inclined adjustable bottom rolls
Part 1:Types and basic parameters
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T12294.1—2015
目 次
前言
..II
范围术语和定义型式基本参数.
1 2
3 4
0000000101110
0000000000000011000001
图1： 卷板机工作辊运动形式示意
0..0010.1..1 JB/T12294.1—2015
前創言
JB/T12294《倾斜下调式三辊卷板机》分为三个部分：
第1部分：型式和基本参数：一第2部分：技术条件；一第3部分：精度。 本部分为JB/T12294的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：长治市钜星锻压机械设备制造有限公司、山东英才学院、安徽省机床及刃模具产
品质量监督检验中心。
本部分主要起草人：申国庆、陈培丽魏茂君、李世平。 本部分为首次发布。
II JB/T12294.1—2015
倾斜下调式三辊卷板机第1部分：型式和基本参数
1范围
JB/T12294的本部分规定了倾斜下调式三辊卷板机的型式和基本参数。 本部分适用于在冷态条件下卷制板材的倾斜下调式三辊卷板机（以下简称卷板机）。
2术语和定义
下列术语和定义适用于本文件。
2.1
倾斜下调式三辊卷板机 three rolls plate bending machine with inclined adjustable bottom rolls 上工作辊位置不变，而两个下工作辊可分别做倾斜升降运动的卷板机。
2.2
卷板机工作辊的同步精度thesynchronousprecision ofworking rollers 空载条件下，当卷板机某一工作辊水平或升降运动停止后，其两端实际位移之差的绝对值。
2.3
卷板机工作辊的等距度theequidistant degrees of workingrollers 负载条件下，卷板机某一工作辊两端相对于另一工作辊距离差的绝对值。
2.4
最大卷板规格时最小卷简直径 minimum reel diameter with maximum specification 在额定最大卷板厚度和最大卷板宽度及规定的材料屈服极限条件下可卷制的最小卷筒直径。
3型式
卷板机工作辊运动形式如图1所示。
图1卷板机工作辊运动形式示意 JB/T12294.1—2015
基本参数
4
4.1 卷板机的主参数为最大卷板厚度和最大卷板宽度。 4.2 卷板机的基本参数推荐按以下的规定设计或选用：
a）最大卷板厚度［单位为毫米（mm）］系列=1，1.5，2，3，5，6，8，10，12，16，20，25，30，
32,40,5060,70,80,100,120,150,160180,200,250 b）最大卷板宽度［单位为毫米（mm）系列：10001500，2000，2500，3200，4000，4500，
5000.6000。 c）最大卷板规格时的最小卷筒直径：当最大卷板厚度≤60mm时，为上工作辊直径的2.5倍：当
最大卷板厚度≥60mm时，为上工作辊直径的3倍。
4.3可根据用户要求来确定产品的基本参数。 4.4基本参数按被卷制板材的届服强度os245MPa设计计算。
2 L/ar
