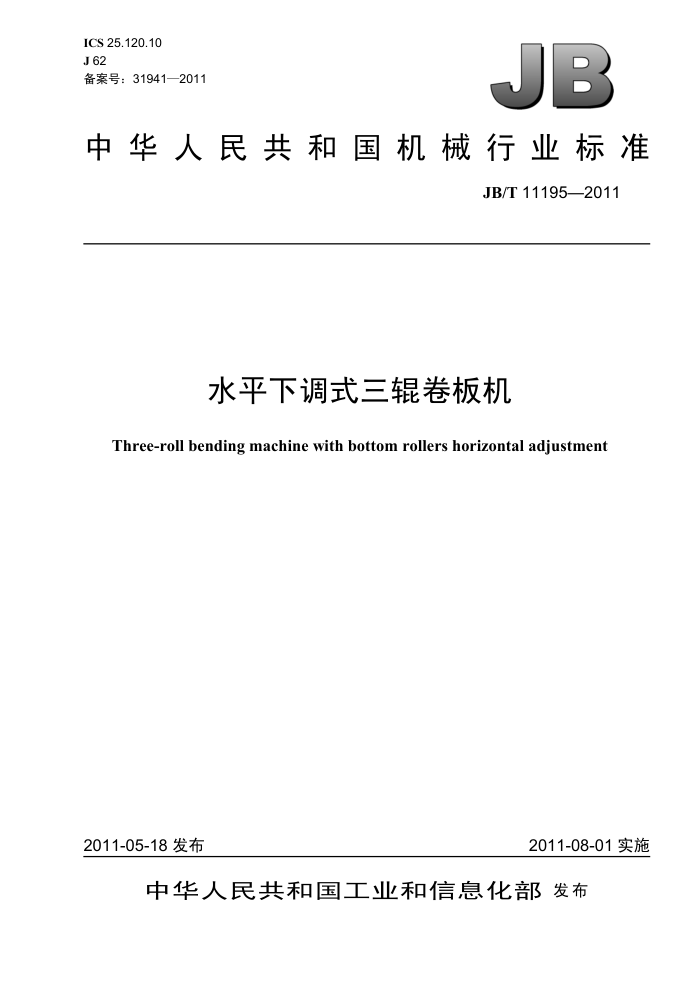

ICS 25.120.10 J 62 备案号：31941—2011
JB
中华人民共和国机械行业标准
JB/T 11195—2011
水平下调式三辊卷板机
Three-roll bending machine with bottom rollers horizontal adjustment
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T11195—2011
目 次
前言
I11
范围.. 规范性引用文件. 术语和定义. 技术要求..
1
2 3. 4
4.1 基本要求... 4.2 卷板机型式和基本参数. 4.3 结构与性能 4.4 精度. 4.5 安全与防护 4.6 润滑.. 4.7 防渗漏. 4.8 标牌..... 4.9 工作环境条件.. 4.10 铸件、锻件和焊接件 4.11 零件加工 4.12 数控、液压和电气系统 4.13 装配. 4.14 噪声.. 4.15 外观... 5
检验规则.. 5.1 般要求... 5.2 出厂检验项目.. 5.3 型式检验项目.. 6 检验方法.. 6.1 基本参数检验. 6.2 基本性能检验， 6.3 装配检验. 6.4 空运转试验 6.5 噪声检验. 6.6 负荷试验... 6.7 精度检验... 6.8 外观检验.. 6.9 包装检验.. 7 标志、包装与随机技术文件 7.1 防锈. 7.2 包装与标志 7.3 随机技术文件
5 JB/T11195—2011
附录A（规范性附录）工作辊同步精度测量方法 A.·测量条件. A.2 测量工具 A.3测量方法表1导轨、轴瓦、轴套刮研面的接触点数.. 表2齿轮啮合的轴向错位.
*. 8
.8
.. 8
.8
X
II JB/T11195—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任，本标准由中国机械工业联合会提出。 本标准由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本标准负责起草单位：泰安华鲁锻压机床有限公司、济南铸造锻压机械研究所有限公司、深圳市华
测检测有限公司。
本标准主要起草人：田衍新、马立强、王言强、王鲁军、郭冰、朱平。 本标准为首次发布。
III JB/T11195—2011
水平下调式三辊卷板机
1范围
本标准规定了水平下调式三辑卷板机的术语和定义、技术要求、试验方法、检验规则、包装、标志与随机技术文件。
本标准适用于水平下调式三辑卷板机（以下简称卷板机）。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1911 包装储运图示标志 GB/T 2893 安全色 GB/T 3168 数字控制机床操作指示形象化符号 GB/T 3766 液压系统通用技术条件 GB 5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T6402—2008钢锻材超声检测方法 GB/T 6576 机床润滑系统 GB/T 7935 液压元件通用技术条件 GB/T 9969 工业产品使用说明书总则 GB/T 10923 锻压机械精度检验通则 GB/T 13306 标牌 GB17120—1997 锻压机械安全技术条件 GB/T 23281 锻压机械噪声声压级测量方法 JB/T1829 锻压机械通用技术条件 JB/T 3240 锻压机械操作指示形象化符号 JB/T 8356.1 机床包装技术条件 JB/T 8796 卷板机精度 JB/T 9954 锻压机械液压系统清洁度 JB9971弯管机、三辊卷板机噪声限值
3术语和定义
下列术语和定义适用于本标准。
3.1
水平下调式三辊卷板机three-rollbendingmachinewithbottomrollershorizontaladjustment 水平下调式三辊卷板机是两个下工作辊可作水平移动、上工作辑可作垂直运动的三辊卷板机。
3.2
最大卷板规格时最小卷筒直径theminimumrollingdiameteratmax.platerollingspecifications 在规定的材料屈服极限条件下，卷制最大卷板厚度、最大卷板宽度时可达到的最小卷筒直径。
3.3
卷板机的数控系统 platebendingmachine'sNC(numerical control)system
1 JB/T11195—2011
用于控制卷板机工作辊位置和位移精度的计算机控制系统。 4技术要求 4.1基本要求 4.1.1卷板机的图样及技术文件应符合本标准的要求，并应按规定程序经批准后方能投入生产。 4.1.2卷板机的产品造型和布局要考虑工艺美学和人机工程学的要求，并便于使用、维修、装配、拆卸和运输。 4.1.3卷板机出厂应保证成套性，并备有机器正常使用的附件，以及所需的专用工具，特殊附件的供应由供需双方商定。 4.1.4制造厂应保证用于卷板机的外购件（包括电气、液压）质量，并应符合相应标准的规定。出厂时应与卷板机同时进行空运转试验。 4.1.5卷板机的使用说明书应符合GB/T9969的规定。 4.1.6卷板机按规定制造、安装、运输和使用时，不得对人员造成危险，并应符合GB17120的规定。 4.1.7卷板机的主要摩擦副应采取耐磨措施，并应符合有关技术文件的规定。 4.1.8卷板机的工作辊应有足够的刚度，在最大载荷工况条件下应能保证板材卷制时的工作正常，其挠度不得大于工作辊长度的1/800。 4.1.9工作辊材料的力学性能不得低于锻件45钢的材质要求，其表面硬度不得低于240HBW，并应进行超声检测，符合GB/T6402一2008中表4规定的2级质量等级。 4.1.10卷板机随机技术文件，应包括该产品的合格证明书、装箱单和使用说明书。 4.2卷板机型式和基本参数 4.2.1卷板机工作辊的运动型式如图1所示。
型式I
型式IⅡI
图1
4.2.2卷板机主参数为被加工板材的最大卷板厚度、最大卷板宽度。
卷板机主参数推荐按以下规定设计或选用，也可根据用户的要求来确定。 a）最大券板厚度系列「单位为毫米（mm）7：12、16、20、25、30、40、50、60、70、80、100、
120、130、140、150、160、170、180、200、220、240、260。 b）最大卷板宽度系列［单位为毫米（mm）]：1500、2000、2500、3000、3500、4000、4500、
5000、6000。
4.2.3最大卷板规格时，最小卷筒直径要求：
当最大卷板厚度≤60mm时，最小卷筒直径为上工作辊直径的2.5倍；当最大卷板厚度>60mm时，最小卷筒直径为上工作辊直径的3倍（被卷制板材的材料屈服极限为245MPa）。
2
