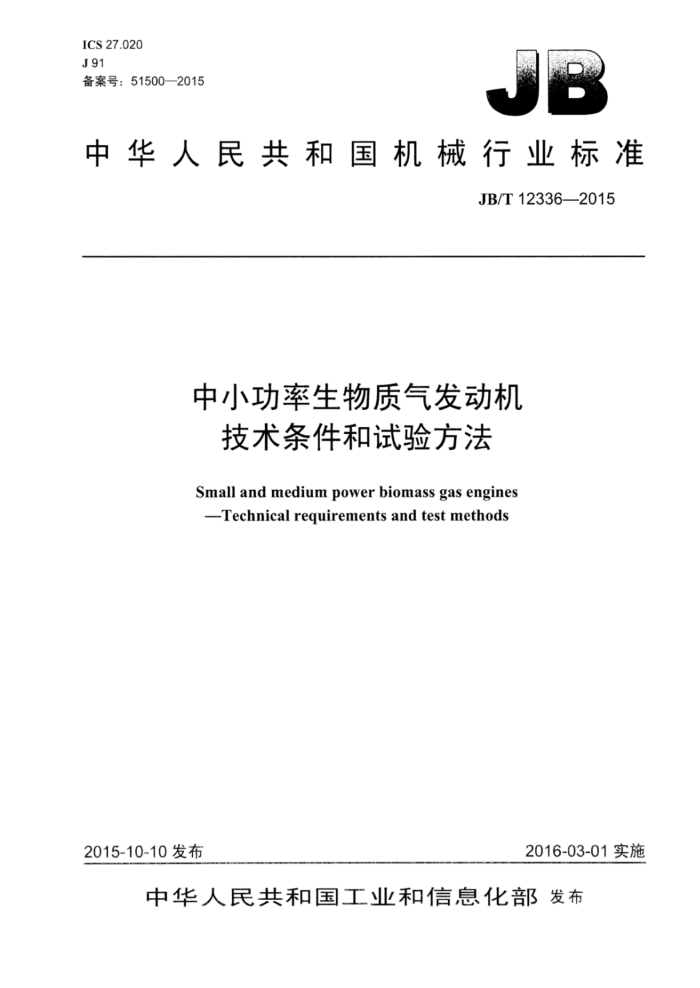

ICS27.020 J91 备案号：51500—2015
中华人民共和国机械行业标准
JB/T12336—2015
中小功率生物质气发动机
技术条件和试验方法
Small and medium power biomass gas engines -Technical requirements and test methods
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T12336--2015
目 次
前言.. 范围 2 规范性引用文件。 3术语和定义 4技术要求. 5试验方法 6 检验规则附录A（资料性附录） 生物质气的组分与热值参考文献
.II
12 .21 .22 23
图1 移动式生物质气发动机及其燃料供给系统示意图图2 固定式生物质气发动机及其燃料供给系统示意图图3 加气口基本结构型式图4 带安全阀和溢流阀的气瓶阀
表1 调速特性，表2 电磁阀流量规定值表3 高低温气密性试验表4 泄漏试验条件，表5i 耐久性试验.. 表6耐久性试验. 表7检验项目. 表 A.1 典型沼气的组分、热值表A.2 典型秸秆气的组分和热值
T
14 17
.18 19 21 .22 .22 JB/T12336—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国内燃机标准化技术委员会（SAC/TC177）归口。 本标准起草单位：上海内燃机研究所、常州常发农业装备工程技术研究有限公司、常州常瑞天力动
力机械有限公司、无锡华源凯马发动机有限公司、雪龙集团股份有限公司、上柴股份有限公司。
本标准主要起草人：郭华、查丽平、钱华金、肖寿南、计维斌、贺财霖、贾渊、瞿俊鸣、乔亮亮、 梁华诰、骆培兴、吴宇波、庄国钢、陈云清、孟红霞。
本标准为首次发布。
II JB/T12336—2015
中小功率生物质气发动机
技术条件和试验方法
1范围
本标准规定了采用燃气空气混合器的中小功率生物质气点燃式发动机的特殊要求和试验方法。 本标准适用于发电机组：排灌机械以及移动机械用生物质气点燃式发动机（以下简称发动机）：包
括按本标准设计制造的原装机和由柴油机或汽油机经改进调整后的改装机。
对于其他不采用燃气/空气混合器的生物质气点燃式发动机，或不燃用生物质气的点燃式燃气发动机亦可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的用文件，仅注日期的版本适用于本文件
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T528硫化檬胶或热塑性橡胶拉伸应力应变性能的测定 GB/T1147.1中小功率内燃机第1部分：通用技术条件 GB/T1147.2中小功率内燃机第2部分：试验方法 GB/T1859往复式内燃机辐射的空气噪声测量工程法及简易法 GB/T2820.5往复式内燃机驱动的交流发电机组第5部分：发电机组 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的遂批检验抽样计划 GB/T3765 5卡套式管接头技术条件 GB/T5563橡胶和塑料软管及软管组合件静液压试验方法 GB/T6072.4往复式内燃机性能第4部分：调速 GB8335 气瓶专用螺纹 GB/T10125 人造气氛腐蚀试验 盐雾试验 GB/T14976 流体输送用不锈钢无缝钢管 GB15382 气瓶阀通用技术要求 GB15739 小型汽油机噪声限值 GB17258 汽车用压缩天然气钢瓶 GB17691 车用压燃式、气体燃料点燃式发动机与汽车排气污染物排放限制及测量方法（中国ⅡⅢI、
IV、V阶段）
GB/T17895 天然气汽车和液化石汕气汽车词汇 GB/T18363 汽车用压缩天然气加气口 GB/T20735 汽车用压缩天然气减压调节器 QC/T625汽车用涂镀层和化学处理层 QC/T674汽车用压缩天然气电磁阀 QC/T746-2006压缩天然气汽车高压管路 QC/T29009汽车用电线接头技术条件中国船级社《天然气燃料动力船舶规范》 JB/T12336—2015
表1调速特性
稳态特性
动态特性
调速等级 1级 2级 3级
稳态转速波动率%
转速回复时间
标定调速率 %
瞬时转速差 %
5a 10 15
1.5 2 2.5
10 18 22
5 8 10
配发电机组时，发动机的调速特性应达到1级， 一般用途时达到2级或3级。 见GB/T2820.5
4.6噪声
发动机在标定工况运行时，其噪声应符合GB15739或其他相关标准的规定。 4.7耐久性
发动机根据用途按GB/T1147.2的规定进行耐久试验后应符合下列规定： a）主要零部件无损坏，非主要件损坏不超过5件： b）主要零件磨损值应符合产品技术文件的规定： c）生物质气热耗率比耐久试验前增加不超过5%： d）机油消耗率比耐久试验前增加不超过30%： e）标定功率下降不超过5% f）故障停机不多于4次。 注：主要零部件是指机体、气缸套、气缸盖垫片、气缸盖及其螺栓；活塞、活塞销、活塞环、连杆、连杆衬套、连
杆轴瓦和连杆螺栓；曲轴及其连接螺钉、主轴承或主轴瓦、轴承盖、飞轮及其螺栓；正时齿轮、凸轮轴及其轴瓦、摇臂和摇臂轴：气门、气门座、气门导管、气门弹簧、气门挺杆和气门推杆：输油泵、喷油泵、调速器、 喷油器、各种滤清器、燃气/空气混合器、点火线圈：水泵、水箱、冷凝器、热交换器：机油泵、机油冷却器：增压器和中冷器：电控单元、泄压阀、调压器、电磁阀、各种传感器和安全装置等。
4.8系统安全性2》 4.8.1基本功能要求 4.8.1.1生物质气供给系统应能适应下列工作环境温度：
a）安装在发动机舱内：-40℃～120℃； b）安装在其他地方：-40℃-一85C。
4.8.1.2移动式发动机及其燃料供给系统示意图参见图1，固定式发动机及其燃料供给系统示意图参见图2 4.8.1.3在下列情况之一时，燃料供给系统应能自动切断生物质气的供给：
a）点火开关未打开： b）发动机故障停机或熄火： c）生物质气管路破裂。
4.8.1.4发动机曲轴箱应根据《天然气燃料动力船规范》中有关气体燃料发动机的规定，按照缸径大小安装不同数量的防爆阀。 4.8.1.5为防止燃气/空气混合器和进气系统回火，应在气缸盖进气口和燃气/空气混合器之间加装阻火器，参见SAEJ1928。
2) 参见ISO15501—1和ISO15501—2。
4 JB/T12336—2015
区 X
说明：
5—电磁阀（主截止阀》： 6——手动截止阀； 7—储气瓶+气瓶阀+安全阀+溢流阀： 8加气口。
发动机：一燃气/空气混合器：
2-
3卸压阀《过压保护）：
一调压器：
图1 移动式生物质气发动机及其燃料供给系统示意图
T
13
说明：
发动机：燃气/空气混合器：电磁阀（主载止阀）：
8- 加压泵： 9 手动截止阀： 10—储气罐+安全阀+溢流阀： 11—脱硫罐； 12——脱水罐： 13— 一沼气池。
-
7
7
4—调压器： 5- 一过滤器： 6 一压力表：
稳压箱+安全阀：
7
图2固定式生物质气发动机及其燃料供给系统示意图
4.8.2 加气口 4.8.2.1 一般要求 4.8.2.1.1加气口接口型式及尺寸应符合GB/T18363的规定
