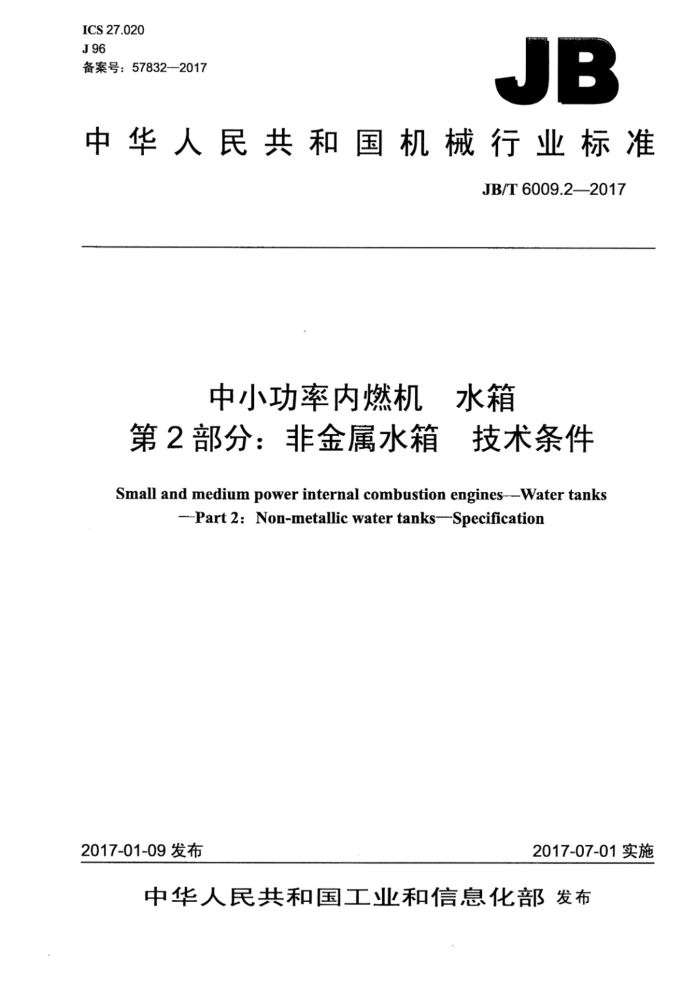

ICS27.020 J96 备案号：57832-2017
JB
中华人民共和国机械行业标准
JB/T6009.2--2017
中小功率内燃机 水箱
第2部分：非金属水箱 技术条件 Small and medium power internal combustion engines--Water tanks
--Part 2: Non-metallic water tanks-Specification
2017-01-09发布
2017-07-01实施
中华人民共和国工业和信息化部发布 JB/T6009.2-2017
目 次
前言 1范围 2 规范性引用文件技术要求
II
3
3.1 材料物理化学性能 3.2 尺寸公差， 3.3 密封性能. 3.4 黏接强度与接缝质量 3.5 耐高温性能 3.6 耐低温冲击性能 3.7 耐振动耐久性能. 3.8 外表面油漆涂层. 3.9 外观。 4试验方法，
2
2
2
二
4.1 材料理化性能 4.2 尺寸精度 4.3 密封性能 4.4 黏接强度与接缝质量 4.5 耐高温性能.. 4.6 耐低温冲击性能. 4.7 耐振动耐久性能 4.8 外表面油漆涂层 4.9外观 5检验规则. 标志、包装、运输和贮存
L
EEEEFEEETEEEE
6
6.1标志 6.2包装和运输，
心
6.3贮存. 6.4其他..
C
.EE.
表1水箱材料物理化学性能表2油漆涂层质量要求.
00F000EE0080EE0EE00E0SE0E
工 JB/T6009.2-2017
前言
JB/T6009《中小功率内燃机水箱》分为两个部分：一第1部分：金属水箱技术条件；
-第2部分：非金属水箱技术条件。 本部分为JB/T6009的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。 本部分起草单位：上海内燃机研究所、广西玉林达业机械配件有限公司、江苏和平动力机械有限公
司、浙江正信车辆检测有限公司、浙江安康汽车零部件有限公司、上海汽车集团股份有限公司商用车技术中心。
本部分主要起草人：沈红节、陈斌强、魏刚、夏立峰、乔亮亮、孟红霞、陈传安、韦世宝、王文文。 本部分为首次发布。
II JB/T6009.2—2017
中小功率内燃机、水箱第2部分：非金属水箱技术条件
1范围
JB/T6009的本部分规定了中小功率内燃机非金属水箱的技术要求、试验方法、检验规则、标志包装、运输和贮存。
本部分适用于工程塑料制造的中小功率内燃机蒸发式非金属水箱（以下简称水箱）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1043.1--2008塑料简支梁冲击性能的测定第1部分：非仪器化冲击试验 GB/T1447--2005纤维增强塑料拉伸性能试验方法 GB/T1448一2005纤维增强塑料压缩性能试验方法 GB/T1449--2005 纤维增强塑料弯曲性能试验方法 GB/T1463--2005 纤维增强塑料密度和相对密度试验方法 GB/T1634.2—2004 塑料负荷变形温度的测定第2部分：塑料、硬橡胶和长纤维增强复合
材料
GB/T2406.2—2009 塑料用氧指数法测定燃烧行为第2部分：室温试验 GB/T2423.1—2008 电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2--2008电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T6388运输包装收发货标志 GB/T9286色漆和清漆漆膜的划格试验 GB/T14486—2008塑料模塑件尺寸公差
3技术要求
3.1材料物理化学性能
水箱推荐采用物理化学性能符合表1规定的玻璃纤维增强工程塑料制造，也可采用满足使用要求的其他工程塑料材料制造。
表1水箱材料物理化学性能
序号 1 2 3 4
单位 g/cm3 MPa MPa MPa
质量指标按产品图样规定
检测项目密度拉伸强度压缩强度弯曲模量
≥70 ≥70 ≥1500
1 JB/T6009.2—2017
3.9外观
水箱外表面应平整、饱满、光滑、过渡自然，不充许有明显的凹坑、磕碰伤、刻痕等缺陷。
4试验方法
4.1材料理化性能 4.1.1密度
按GB/T1463一2005中浮力法的规定进行检测。
4.1.2拉伸强度
按GB/T1447一2005的规定进行检测，试样采用直接模塑成型或在模塑成型坏件上采用机械加工法制取，试样型式为I型，模塑条件与水箱的模塑条件相同。 4.1.3压缩强度
按GB/T1448一2005的规定进行检测，试样采用直接模塑成型或在模塑成型坏件上采用机械加工法制取，模塑条件与水箱的模塑条件相同。 4.1.4弯曲模量
按GB/T1449一2005的规定进行检测，试样采用直接模塑成型或在模塑成型坏件上采用机械加工方法制取：模塑条件与水箱的模塑条件相同。 4.1.5简支梁无缺口冲击强度
按GB/T1043.1一2008的规定进行检测，试样采用直接模塑成型或在模塑成型坏件上采用机械加工方法制取，模塑条件与水箱的模塑条件相同。 4.1.6热变形温度
按GB/T1634.2--2004中A法的规定进行检测，试样按平放方式放置。试样采用直接模塑成型或在模塑成型坏件上采用机械加工方法制取，并采用优选试样尺寸。模塑条件与水箱的模塑条件相同。 4.1.7燃烧行为氧指数
按GB/T2406.2一2009中方法A一—顶面点燃法的规定进行检测。试样采用直接模塑成型或在模塑成型坏件上采用机械加工方法制取，模塑条件与水箱的模塑条件相同。
4.2尺寸精度
采用游标卡尺或专用检具进行检测。 4.3密封性能
密封性试验可以采用下述湿式密封性试验台或干式密封性试验台进行，当两种方法检查所得结论不一致时，优先采用湿式密封性试验台：
a）在湿式密封性试验台上，向沉没在水槽内的水箱通入3.3规定的30kPa的干燥压缩空气，历时
30s，同一位置不得出现3个连续以上气泡： b）在干式密封性试验台上，向水箱通入3.3规定的30kPa的干燥压缩空气，历时30s，漏气量应
3
